Установка на регулирующем клапане – монтажные детали и дополнительное оснащение
EB 8387-5 RU
21

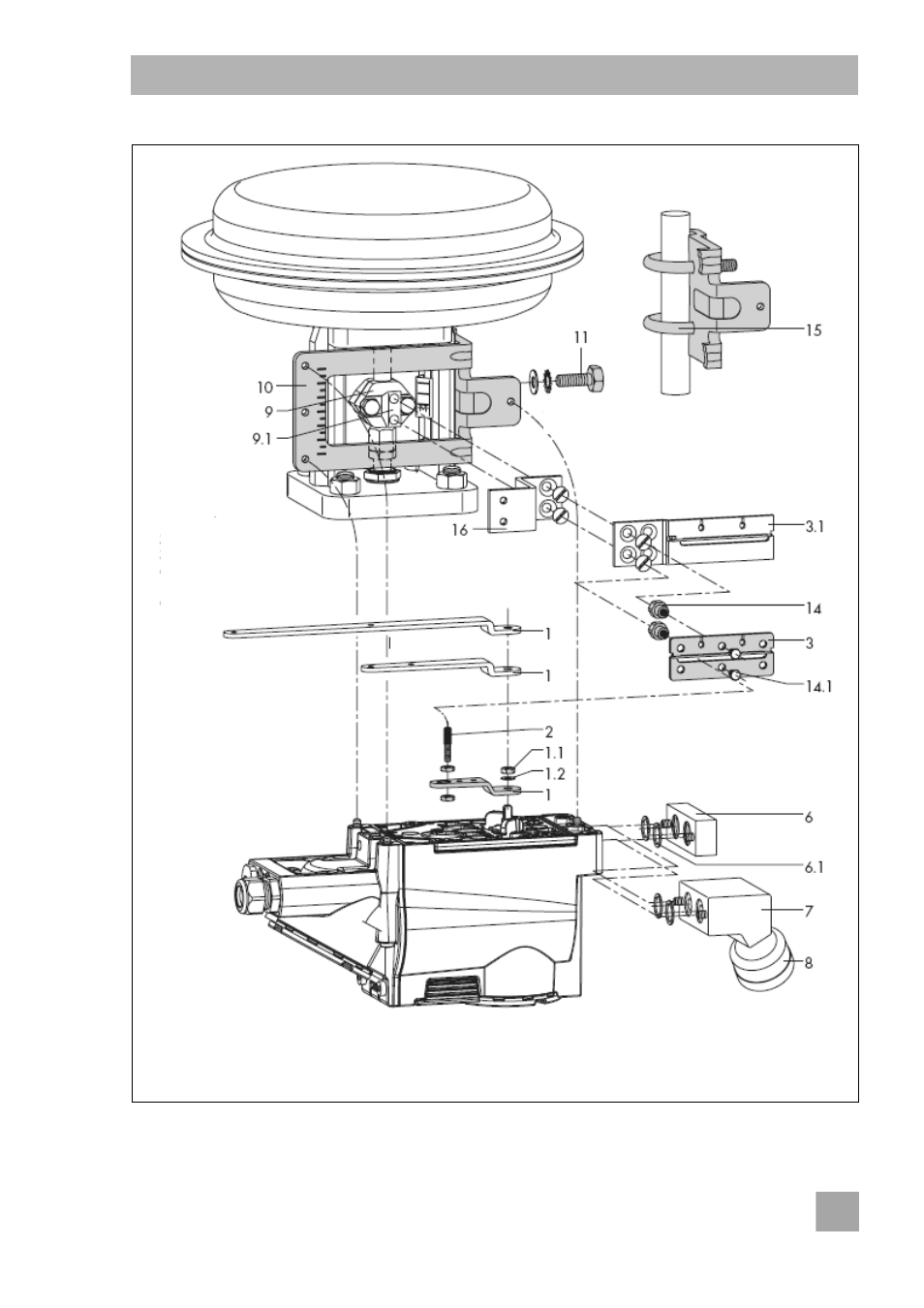

Рис. 6 · Монтаж в соответствии с IEC 60534-6 (NAMUR)
View A
Actuator stem
1
Рычаг
1.1 Гайка
1.2 Тарельчатая пружина
3
Пластина следящего
механизма
3.1 Плата поводка
retracts
Стержневой монтаж
Стержни диаметром от 20 до 35 мØ
Установить вкручиваемый
ограничитель в выход (38) для
приводов с мембранами менее 240 см²
Монтаж на
ребре NAMUR
6
Плата подключения (только для
G ¼)
6.1 Уплотнительные кольца
7
Кронштейн манометра
8
Монтажный комплект
манометра
9
Муфта
9.1 Кронштейн
10 Кронштейн NAMUR
11 Винт
14 Пальцы
14.1 Вины
15 Скоба
16 Уголок
Дополнительный уголок для
приводов с мембраной 2800 см²
и ходом
60 мм
Рычаг XL и L
