Ввод в эксплуатацию – Настройки
44 EB 8385-5 RU
Примечание: Выполнение процедуры
инициализации может быть прервано
нажатием комбинированной кнопки ( ).
На экране дисплея на три секунды
появляется надпись StOP (Стоп) и затем
позиционер переходит в положение
безопасности.
Переход в положение безопасности
может быть снова прерван Кодом 0.

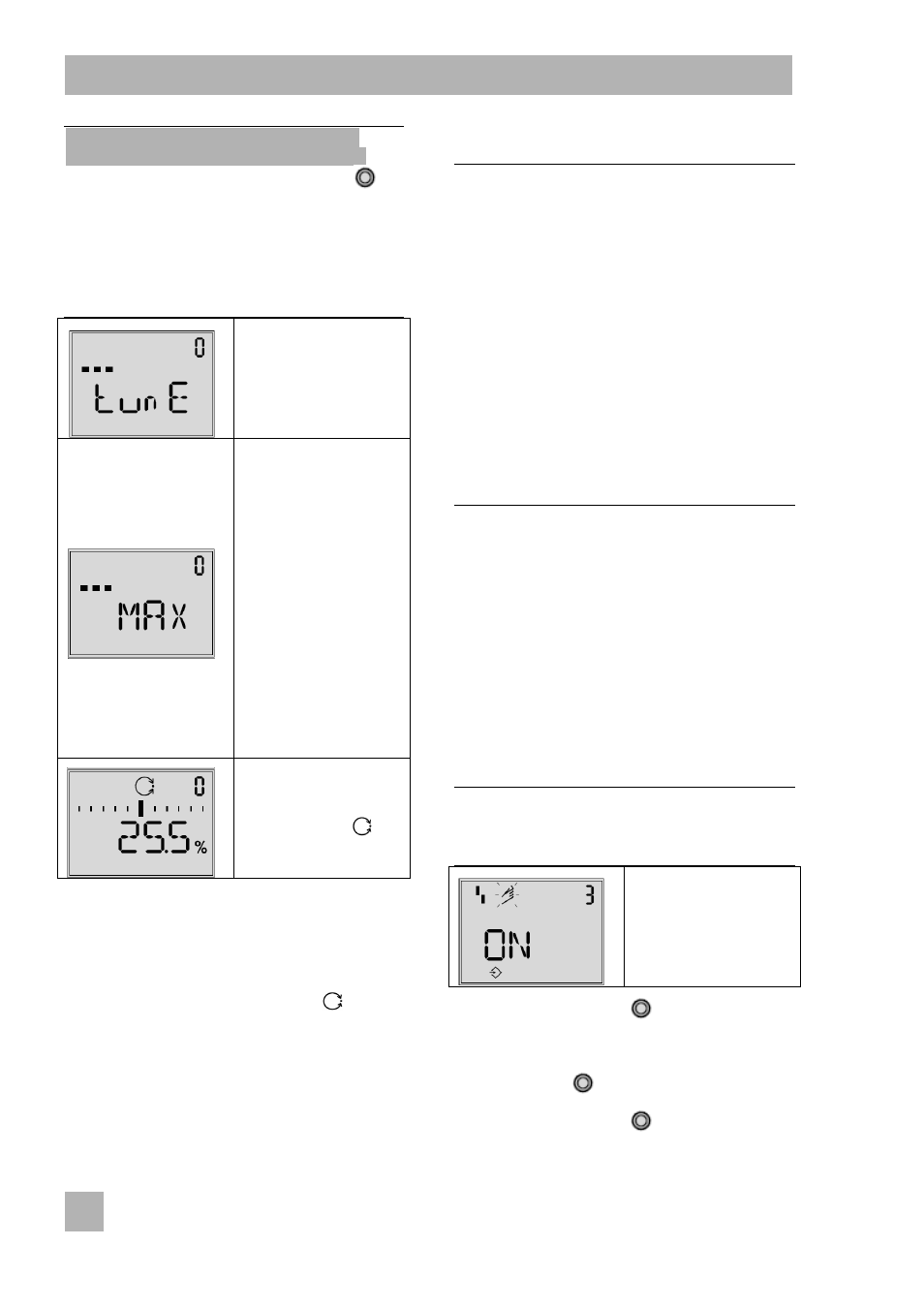

Альтернативная
индикация: идет
инициализация
Показывает процесс
инициализации
(в зависимости от
выбранного режима
инициализации
появляется надпись
MAX
(МАКСИМАЛЬНЫЙ
ДИАПАЗОН), NOM
(НОМИНАЛЬНЫЙ
ДИАПАЗОН), MAN
(ВЫБИРАЕМЫЙ
ВРУЧНУЮ
ДИАПАЗОН) или
SUB (КАЛИБРОВКА
ДЛЯ ЗАМЕНЫ))
Инициализация
успешно завершена
Позиционер в
автоматическом
режиме работы
Необходимое на инициализацию время
зависит от скорости рабочего хода привода
и может занимать несколько минут.
После успешной инициализации
позиционер работает в автоматическом
режиме, обозначаемом иконкой
работы
с обратной связью.
Неправильное срабатывание ведет к
нарушению процесса работы. На экране
дисплея появляется сообщение ошибке
инициализации в соответствии с тем, как
она была классифицирована сводным
состоянием. См. Раздел 8.3 на странице
56).
Примечание: Позиционер с расширенной
системой диагностики EXPERT+ после
завершения
инициализации
автоматически включает построение
графиков
управляющих сигналов
(управляющего сигнала y d1 и
гистерезиса d2). На экране
последовательно появляются надписи
«TEST d1 (Проверка d1 )» и «TEST d2
(Проверка d2)».
Неудачное построение графиков
управляющих сигналов индицируется на
дисплее Кодом 81.
Сам позиционер продолжает нормально
работать,
даже если построение
графиков управляющих сигналов
завершилось неудачно.
7.5.1. Инициализация по
максимальному диапазону MAX
(maximum range)
Позиционер определяет ход / угол
поворота закрывающего элемента из
положения
ЗАКРЫТО (CLOSED) до
противоположного положения и принимает
этот ход / угол поворота в качестве
рабочего диапазона от 0 до 100 %.
Разрешение конфигурирования:
Примечание: Если в течение 120 секунд
не вводится никаких установок, функция
разрешения конфигурирования
отключается.
Конфигурирование
разрешено
Значение по
умолчанию: OFF
(ВЫКЛ)
Поворачивать кнопку , пока на экране
дисплея не появится Код 3, на дисплее
появляется также надпись OFF
Нажать кнопку , Код 3 начинает мигать.
Поворачивать кнопку , пока на экране
дисплея не появится ON (ВКЛ)
