Органы управления и показания приборов оператора
EB 8387-5 RU 39
Показания и их значения
AUtO Automatic mode
(Автоматический
режим работы) RES Reset (Сброс)
и
вместе
Блок датчика AO
(AO Transducer
Block) находится в
ручном режиме
работы
CL По часовой стрелке RUN Пуск
CCL Против часовой
стрелки SAFE Безопасное при отказе
положение
начинает
мигать
Аварийный
режим, см. Код 62
Err Error (Ошибка) Sub Калибровка для замены
начинает
мигать
Не
инициализировано
ESC Escape (Выход) TunE Идет процесс
инициализации
начинает
мигать
Клапан находится
в механическом
безопасном при
отказе положении
MAN Ручная настройка YES Имеется
MAX Максимальный
диапазон ZP Балансировка нуля
NO Не доступно tEStinG Самодиагностика
NOM Номинальный ход tESt Активна функция
тестирования
ON Вкл.
OFF Выкл.  увеличение/увеличение
 увеличение/уменьшение

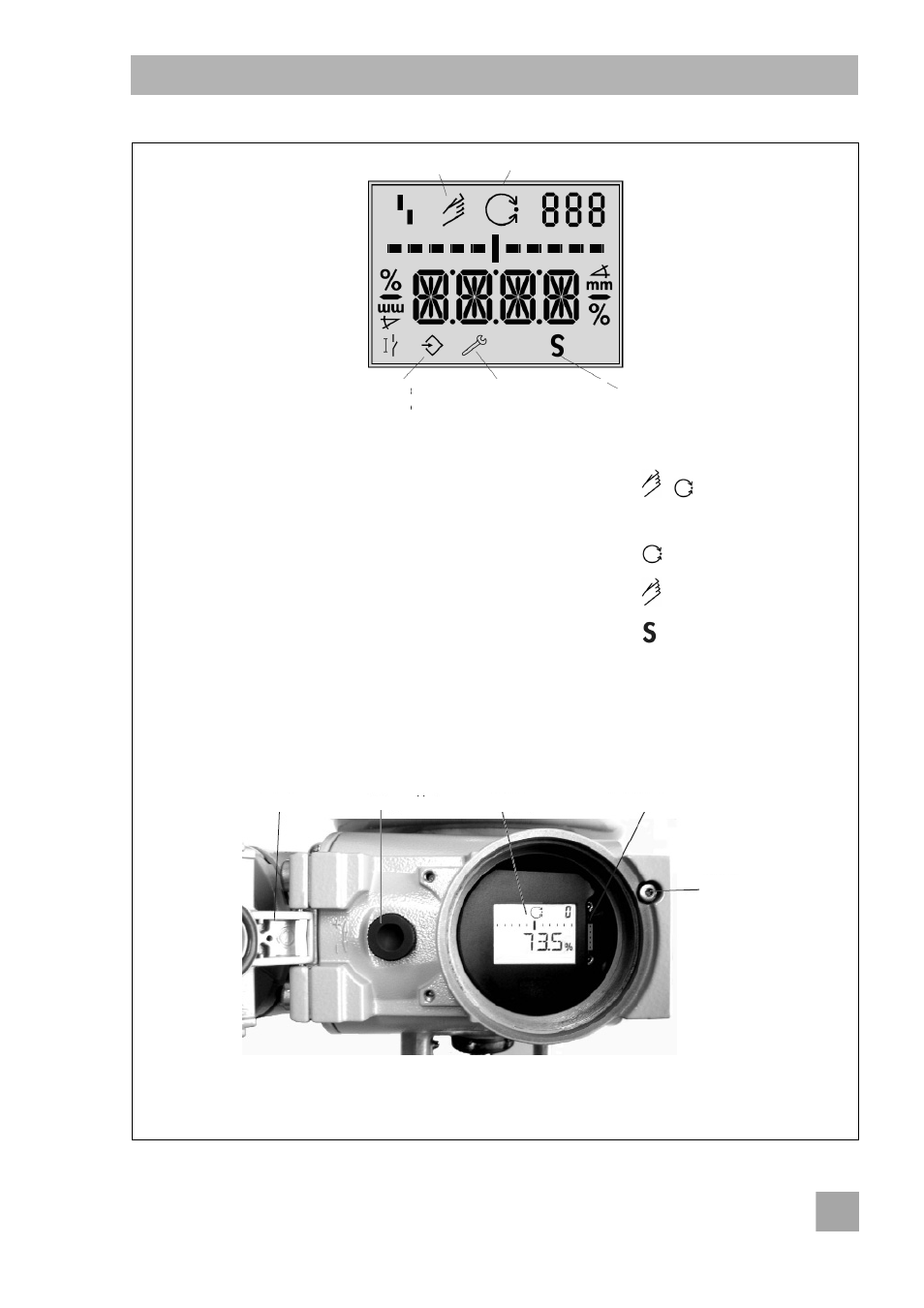

Рис. 14 · Показания и органы управления оператора
Signal
Наименование
Положение
Параметр
Конфигурирование
доступно
Сегментный
индикатор
величины
рассогласования и
длины рычага
Дискретный вход
Руной режим работы
неисправность
Код
Режим регулирования
Требуется техническое
обслуживание
Запрашивается техническое
обслуживание
Активно
положение
безопасности
Защитная крышка Комбинированная кнопка ЖК дсиплей
Стопорный
винт
Последовательный интерфейс
