Установка на регулирующем клапане – монтажные детали и дополнительное оснащение
EB 8387-5 RU 25

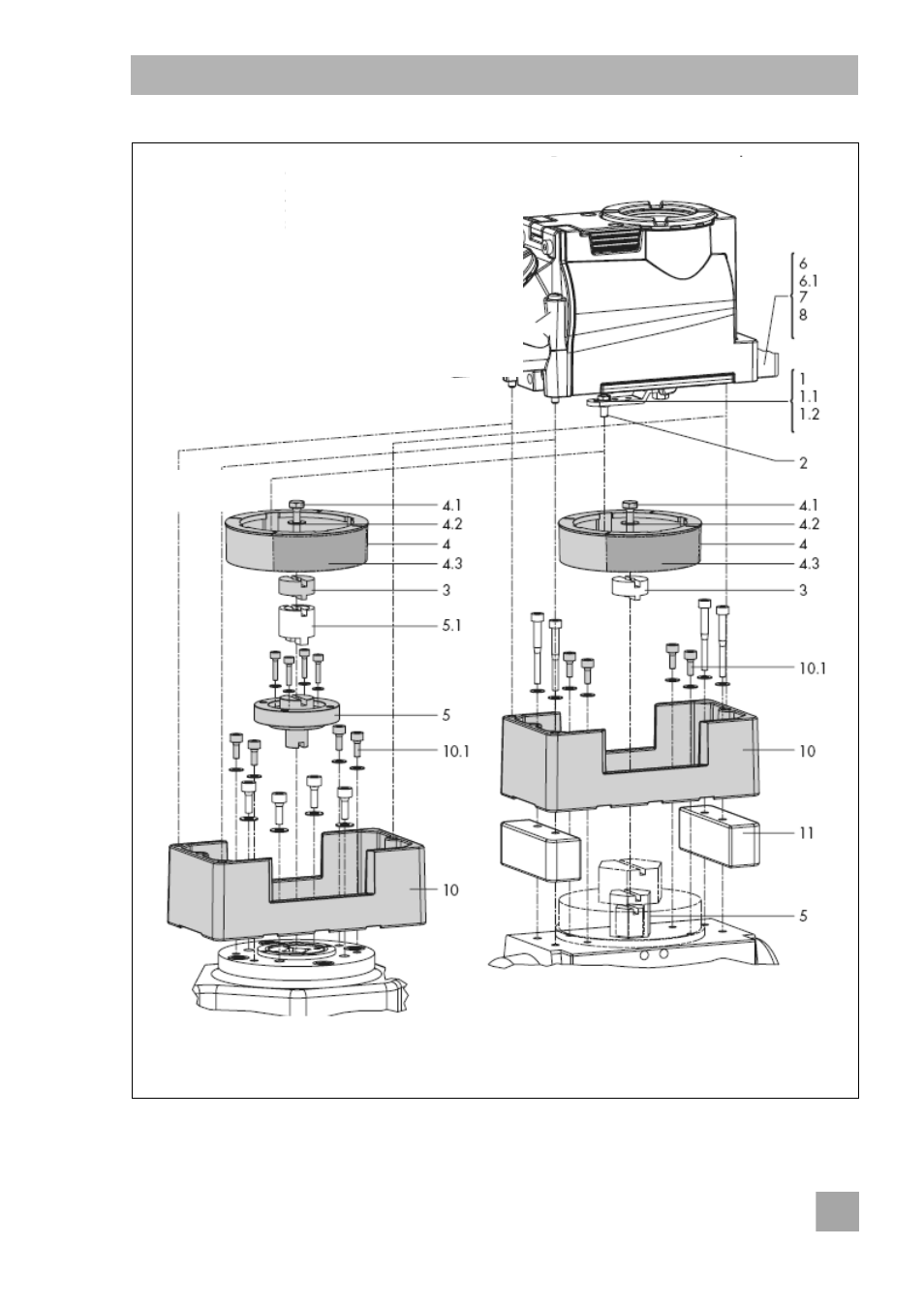

Рис. 9 · Монтаж на поворотных приводах
Монтировать вкручиваемый ограничитель на выходе
сигнального давления для приводов с объемом < 300 см³
1 Рычаг
1.1 Гайка
1.2 Тарельчатая
пружина
2 Штифт следящего
механизма
3 Переходник
4 Соединительная
муфта
4.1 Винт
4.2 Тарельчатая
пружина
4.3 Самоклеящаяся
наклейка
5 Вал привода или переходника
5.1 Переходник
6 Плата подключения (только для G ¼)
6.1 Уплотнительные кольца
7 Кронштейн манометра
8 Монтажный комплект
10 Корпус переходника
10.1 Пальцы
11 Дистанционные прокладки
