Установка на регулирующем клапане – монтажные детали и дополнительное оснащение
EB 8387-5 RU
13
4.
Монтаж на регулирующем
клапане – монтажные детали и
дополнительное оснащение
ОСТОРОЖНО!
При монтаже позиционера соблюдать
следующую последовательность:
1. Смонтировать позиционер на
регулирующем клапане
2. Подключить сжатый воздух
3. Подключить электропитание
4. Выполнить настройки для ввода в
эксплуатацию
Позиционер подходит для следующих
типов монтажа:
Прямой монтаж на приводе SAMSON
типа 3277
Монтаж на приводах в соответствии с
IEC 60534-6 (NAMUR)
Монтаж на микроклапан типа 3510
Монтаж на поворотных приводах
ПРЕДУПРЕЖДЕНИЕ
Во избежание повреждения позиционера
его следует монтировать на регулирующем
клапане, соблюдая приведенные ниже
инструкции.
– Для монтажа позиционера следует
использовать только детали /
вспомогательные устройства,
перечисленные в Таблицах с 1 по 5
(страницы с 28 по 30). Следует
соблюдать тип монтажа!
– Данный позиционер оснащен
пневматическими подключениями с
нормальной трубной резьбой ¼ NPT.
Если требуется резьба G ¼, следует
установить стыковую накладку (6),
перечисленную во вспомогательных
устройствах.
– Следует соблюдать соответствие
между рычагом и положением
штифта (см. таблицу ходов на
странице 14).
– Следует задавать ограничение
сигнального давления для приводов с
мембранами площадью менее 240 см²
(Таблица 5 на странице 30).
Рычаг и положение штифта
Позиционер настраивается на конкретный
привод и номинальный ход с помощью
рычага на задней стороне позиционера и
вставляемого в этот рычаг штифта.
В таблице ходов приводов на странице 14
представлен максимальный регулируемый
диапазон позиционера. Ход, который
может быть применен на конкретном
клапане,
ограничивается
положением
штифта и дополнительно выбираемым
положением
безопасности,
а
также
требуемым сжатием пружин привода.
Стандартно позиционер оснащается
рычагом M (с штифтом в положении 35).

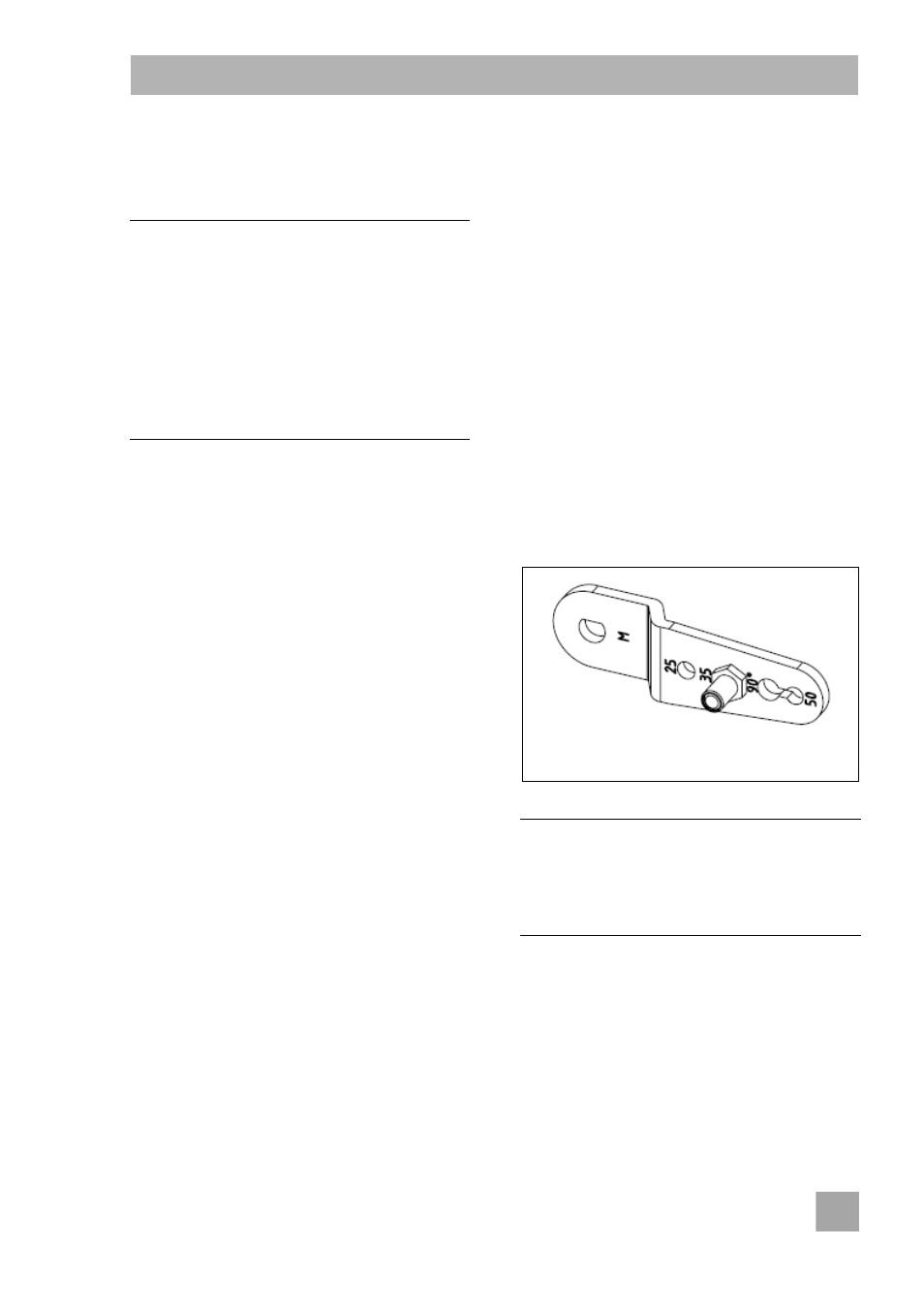

Рис. 3 · Рычаг M со штифтом в
положении 35 (состояние поставки)
Примечание: При замене стандартно
устанавливаемого рычага M вновь
устанавливаемый рычаг следует
переместить один раз по всему его ходу в
обоих направлениях, чтобы подогнать
его к наружному измерительному рычагу.
