Инструкция по эксплуатации Samson 3731-5 Ex d FF Электропневматический позиционер

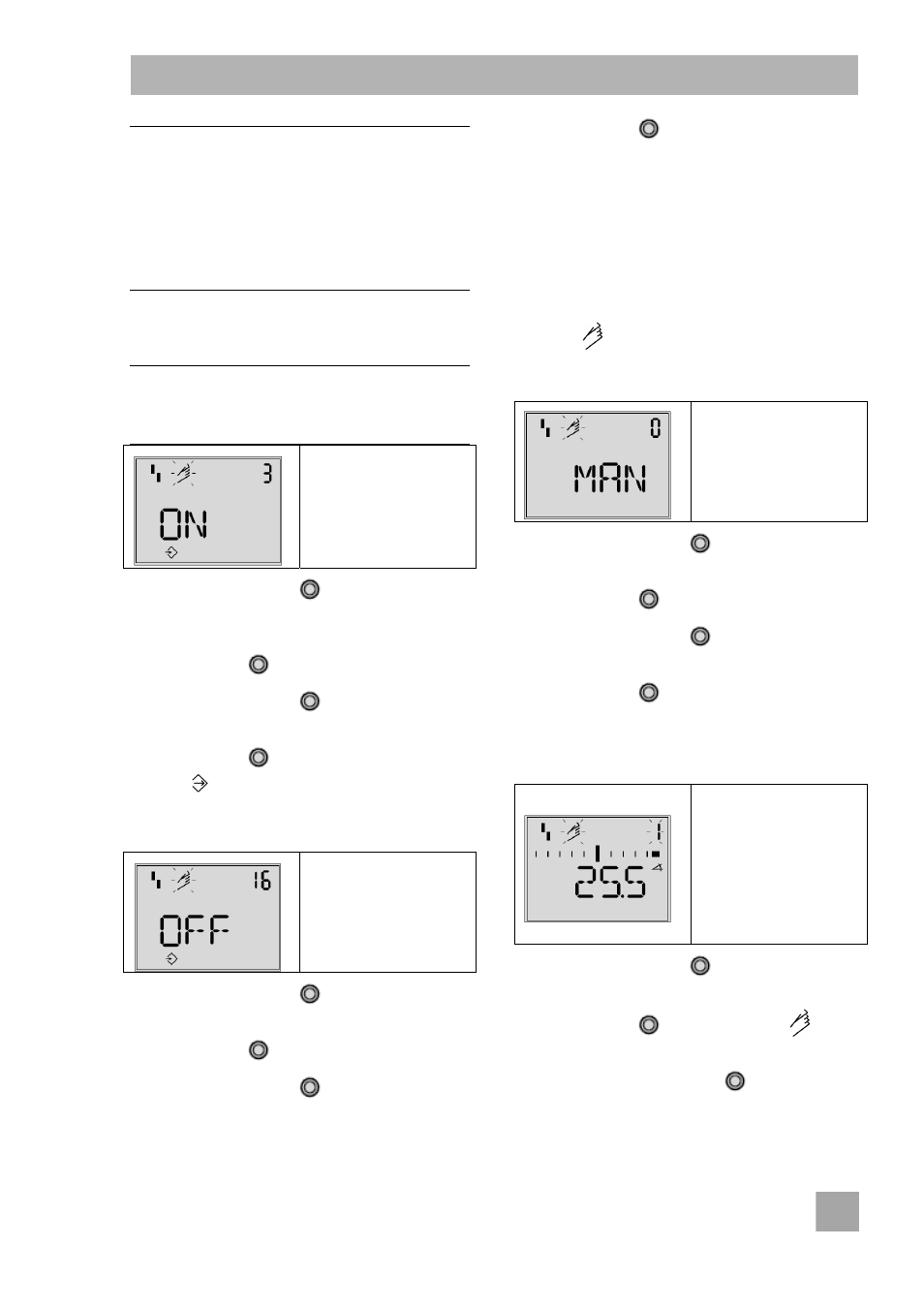

Страница 41
Ввод в эксплуатацию – Настройки
EB 8387-5 RU
41
ПРЕДУПРЕЖДЕНИЕ
Запрещается активировать функцию
ограничения давления в приводах с
функцией положения безопасности «AIR
TO OPEN (AtO) (Питающий воздух
открывает клапан), например в приводах
двойного
действия
(значение
OFF
задается по умолчанию).
Разрешить
конфигурирование
на
позиционере перед активацией функции
ограничения давления:
Примечание: Если в течение 120 секунд
не вводится никаких настроек, функция
разрешения
конфигурирования
отключается.
Конфигурирование
разрешено
Значение по
умолчанию: OFF
(ВЫКЛ)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 3, на дисплее
появляется OFF
Нажать кнопку
, Код 3 начинает мерцать.
Поворачивать кнопку
, пока на экране
дисплея не появится ON (ВКЛ)
Нажать кнопку
, на дисплее появляется
символ
Функция ограничения давления:
Ограничение
давления
Значение по
умолчанию: OFF
(ВЫКЛ)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 16
Нажать кнопку
, Код 16 начинает мигать.
Поворачивать кнопку
, пока не появится
требуемое предельное значение давления
(1,4/2,4/3,7 бар).
Нажать кнопку
, чтобы подтвердить
выбранное предельное значение давления.
7.3. Проверка рабочего диапазона
позиционера
Чтобы
проверить
механическое
соединение,
следует
проверить
перемещение клапана во всем рабочем
диапазоне позиционера в ручном режиме
работы
с помощью задаваемой вручную
переменной управляющего воздействия w.
Выбор ручного режима работы:
Режим работы
Значение по
умолчанию: MAN
(РУЧНОЙ)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 0
Нажать кнопку
, Код 0 начинает мигать.
Поворачивать кнопку
, пока на экране
дисплея не появится MAN (РУЧНОЙ)
Нажать кнопку
, чтобы перевести
позиционер в ручной режим работы.
Проверка рабочего диапазона:
Задаваемая
вручную
переменная
управляющего
воздействия
(появляется
имеющийся угол
открытия)
Поворачивать кнопку
, пока на экране
дисплея не появится Код 1
Нажать кнопку
, Код 1 и символ
мерцают.
Поворачивать
кнопку
,
пока
в
позиционере будет нарастать давление, и
управляющий клапан будет перемещаться
