Инструкция по эксплуатации Samson 3731-5 Ex d FF Электропневматический позиционер
Страница 36
Подключения
36 EB
8385-5
RU
Дополнительное электрическое питание,
подаваемое через линию шины
Проложить двухжильный провод линии
шины
к
клеммам
с
винтовыми
зажимами,
помеченными «Signal
(Сигнал)». Полярность соблюдать не
требуется.
Распределение клемм см. на Рис. 13
или на фирменной табличке с данными.
После подключения дополнительного
электропитания, по дисплею
позиционера бежит строка tEStinG
(Проверка).

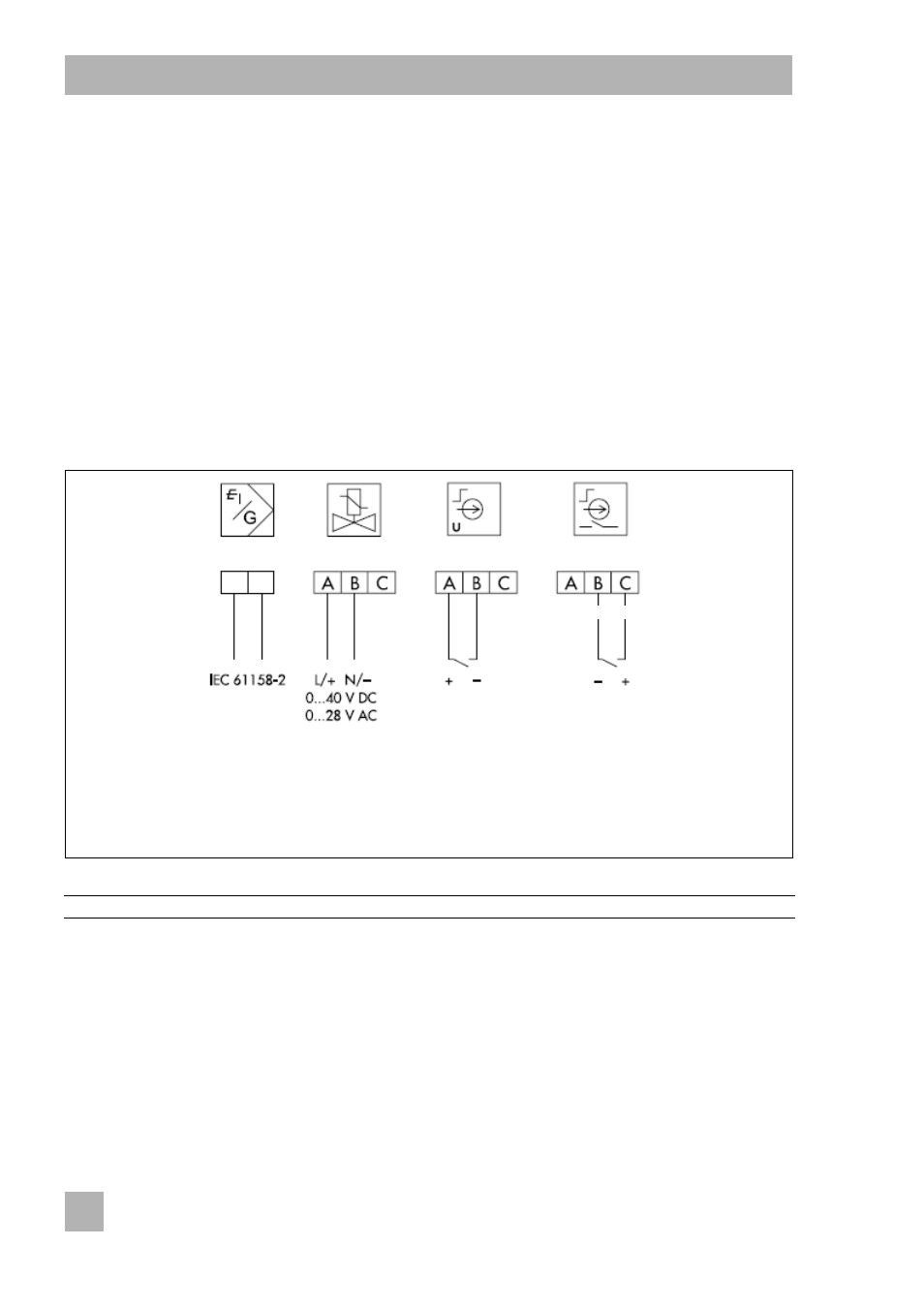

Рис. 13 · Электрические подключения
Примечание: Доступен только один дискретный вход (Вариант 1 либо Вариант 2).
Вариант 1 дискретного входа (клеммы
A–B)
В варианте 1 дискретного входа может
работать один активный контакт. Сигнал
переключения
состояния
позиционера
передается по протоколу шины.
Вариант 2 дискретного входа (клеммы
B–C)
В варианте 2 дискретного входа может
работать один плавающий пассивный
контакт. Позиционер получает состояние
переключения по протоколу шины.
Сигнал
Исполнение 1
Hazardous area
Дискретный ввод
или
Принудительная вентиляция
Опция
Опция
Опция
Исполнение 2
