Инструкция по эксплуатации Samson 3731-5 Ex d FF Электропневматический позиционер
Страница 40
Ввод в эксплуатацию – Настройки
40 EB
8385-5
RU
7.
Ввод в эксплуатацию –
Настройки
ОСТОРОЖНО!
Монтировать позиционер, придерживаясь
приведенной ниже последовательности:
1. Монтировать позиционер на
регулирующем клапане
2. Подключить подачу питающего
воздуха
3. Подключить электропитание
4. Выполнить настройки для ввода в
эксплуатацию

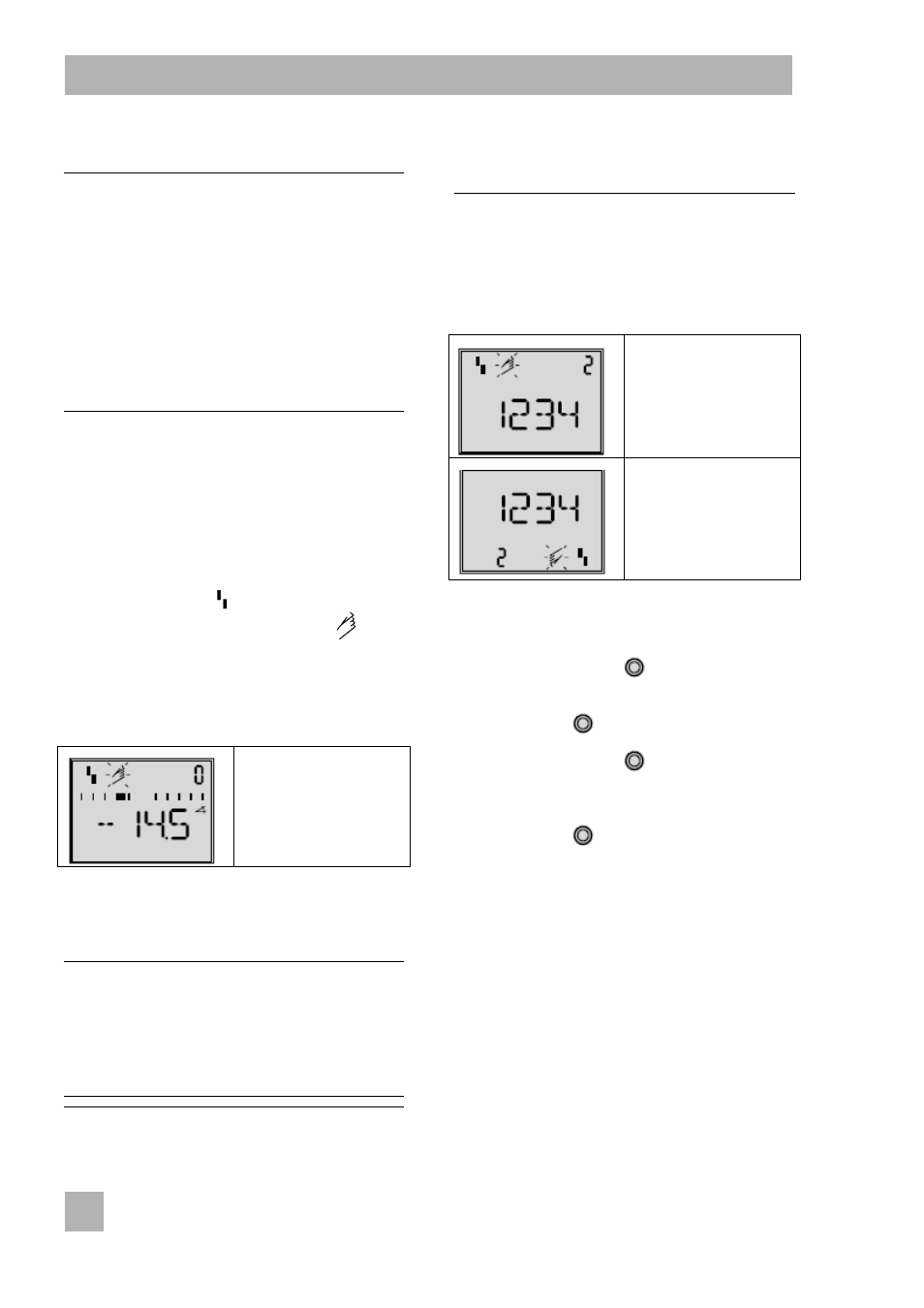

Показания на дисплее после
подключения вспомогательного
электропитания:
По экрану дисплея бежит надпись
tEStinG (Самодиагностика), а затем
появляется иконка предупреждения о
необходимости
технического
обслуживания
и начинает мигать
иконка ручного режима работы
, если
позиционер
еще
не
был
инициализирован. Данное показание
отображает
положение
рычага
в
градусах относительно длины оси.
Показания, когда
позиционер еще не
был
инициализирован
Код 0 появляется на дисплее, если
позиционер
инициализирован.
Позиционер находится в предыдущем
активном режиме работы.
ОСТОРОЖНО!
При выполнении настроек для ввода в
эксплуатацию шток привода движется.
Во избежание травм рук или пальцев
запрещается касаться штока привода
или ограничивать его перемещение.
ПРЕДУПРЕЖДЕНИЕ
Настройки для ввода в эксплуатацию
следует выполнять в приведенной
последовательности (Разделы с 7.1 по
7.5).
7.1.
Настройка вывода на дисплей
Чтобы настроить индикацию на дисплее в
соответствии с ситуаций позиционера при
монтаже, можно повернуть дисплей на
180°.
Направление
считывания
показаний для
монтажа
пневматических
подключений справа
Направление
считывания
показаний для
монтажа
пневматических
подключений слева
При перевернутом изображении
необходимо выполнить следующие
действия:
Поворачивать кнопку
, пока на дисплее
не появится Код 2
Нажать кнопку
, Код 2 начинает мигать.
Поворачивать кнопку
пока на экране
дисплея не появится требуемое
направление считывания показаний.
Нажать кнопку
, чтобы подтвердить
выбранное направление считывания.
7.2.
Ограничение управляющего
давления
Если максимальное усилие привода может
повредить клапан, сигнальное давление
должно быть ограничено.
