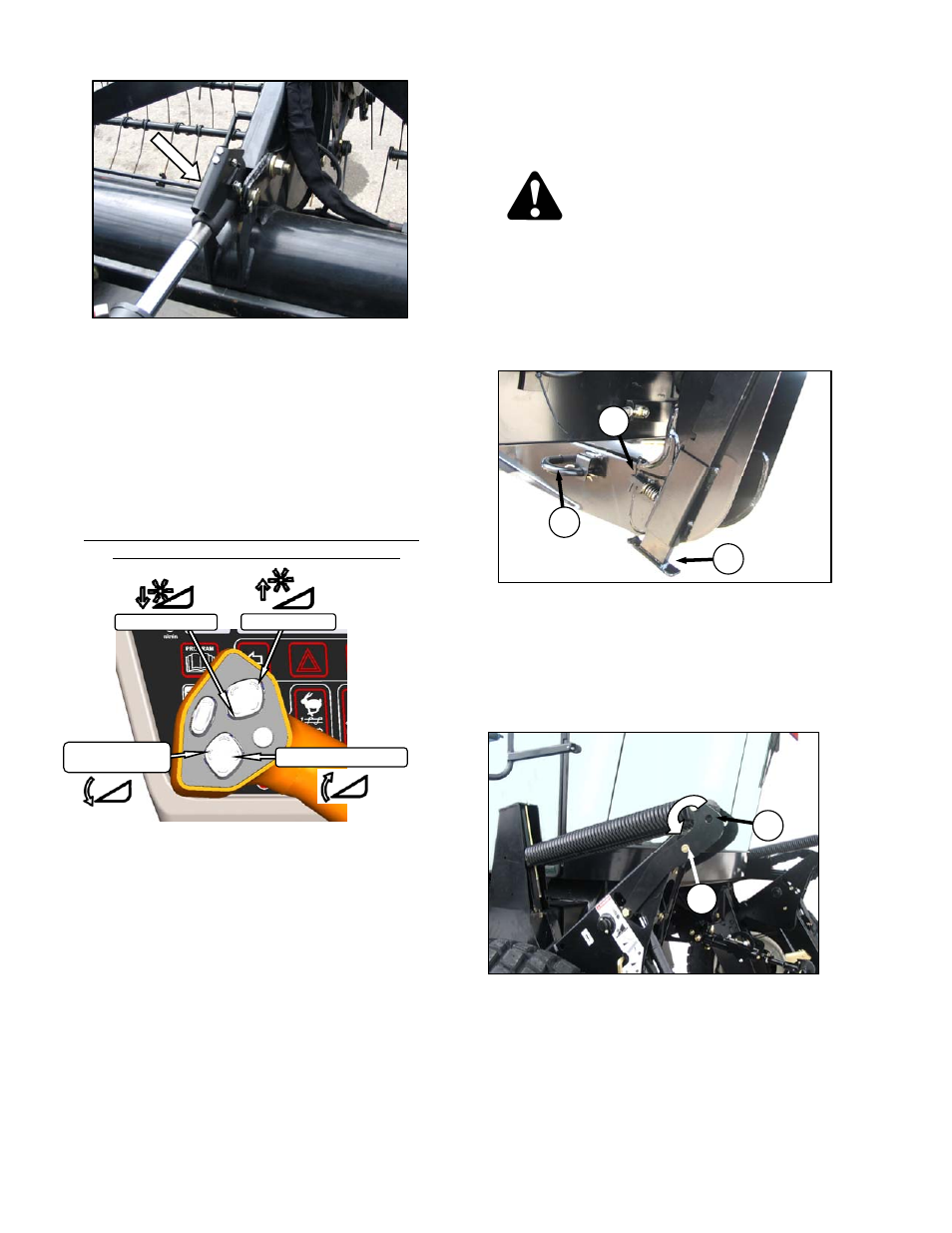

ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ D
Форма 169546 94 Издание A
ВАЖНО
Замок крюка должен быть внизу для задействия
само-закрывающегося механизма. Если замок
открыт (вверху) вручную нажмите его вниз после
того как крюк сядет на палец
4. Проверьте что центральное звено защелкнуто
на жатке потянув вверх конец штока цилиндра
5. Перйдите к шагу g
ГИДРАВЛИЧЕСКОЕ ЗВЕНО С ОПЦИЕЙ
САМОВЫРАВНИВАЮЩЕГО КОМПЛЕКТА
1. Отрегулируйте положение цилиндра
центрального звена при помощи
переключателей МОТОВИЛО ВВЕРХ, ВНИЗ,
НАКЛОН ЖАТКИ на рычаге скорости так чтобы
крюк был поверх пальца
ВАЖНО
Замок крюка должен быть внизу для задействия
само-закрывающегося механизма.Если замок
открыт (вверху) вруяную нажмите его вниз после
того как крюк сядет на палец
2. Опустите центральное звено на жатку
переключателем МОТОВИЛО ВНИЗ пока не
защелкнется в положении ( ручка вниз)
g. Полностью поднимите жатку при помощи
переключателя ЖАТКА ВВЕРХ на рычаге скорости.
Заглушите двигатель и выньте ключ из замка
зажигания
.
ОПАСНОСТЬ
Во избежание травм в результате падения
поднятой
жатки всегда опускайте
ограничители подъёмных цилиндров жатки
во время работы на ней или вблизи неё.
h. Опустите ограничители подъёмных цилиндров на
обоих подъёмных цилиндрах. См. Секцию 6.4.1
Ограничитиели подьемных цилиндров
.
i. Установите палец (F) в стойке жатки,
(активирующий U-образный кронштейн в
подъёмном соединении) по обеим сторонам и
зафиксируйте при помощи шпильки
.
j. Поднимите опору жатки (L) в положение хранения,
потянув палец (M) и подняв опору в максимально
верхнее положение. Отпустите палец (M)
.
k. Снимите палец (N) из положения хранения и
вставьте в отверстие (O) для активации пружин
копира. Зафиксируйте шпилькой
.
l. Разблокируйте ограничители подъёмных
цилиндров. См. Секц. 6.4.1 .
m. Заведите двигатель и опустите жатку полностью
переключателем на GSL .
L
M
F
Наклон жатки вверх
Наклон жатки
вниз
Мотов вверх Мотовило вниз
N
O
