ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ R
Форма 169546 119 Издание A
ГИДРАВЛИЧЕСКОЕ ЗВЕНО С ОПЦИЕЙ
САМОВЫРАВНИВАЮЩЕГО КОМПЛЕКТА

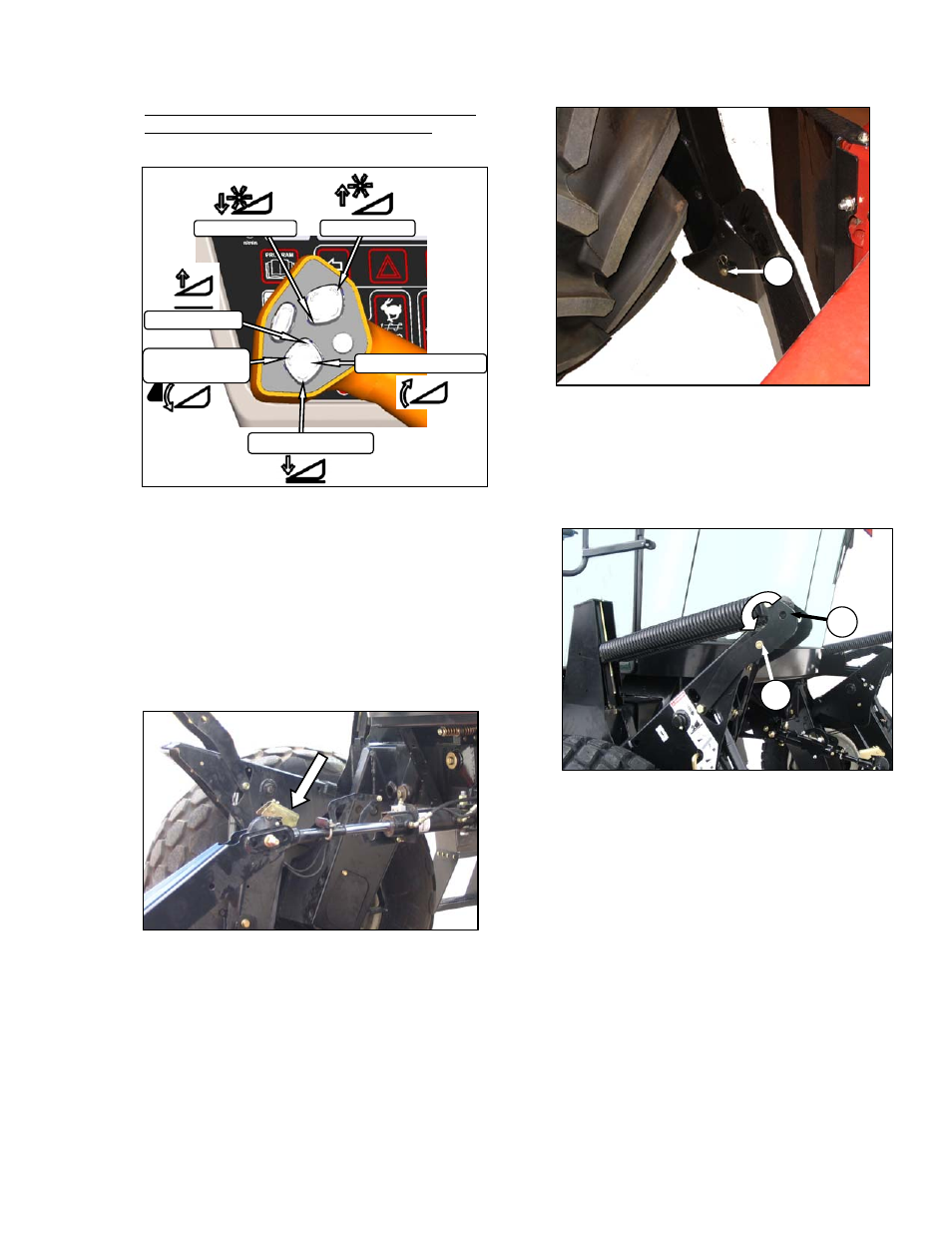

1. Отрегулируйте положение цилиндра
центрального звена при помощи
переключателей МОТОВИЛО ВВЕРХ, ВНИЗ,
НАКЛОН ЖАТКИ на рычаге скорости так
чтобы крюк был поверх пальца
ВАЖНО
Замок крюка должен быть внизу для
задействия само-закрывающегося механизма.
Если замок открыт (вверху) вручную нажмите
его вниз после того как крюк сядет на палец
.
2. Опустите центральное звено на жатку
переключателем МОТОВИЛО ВНИЗ пока не
защелкнется в положении( ручка вниз)
.
g. Полностью поднимите жатку переключателем
подьема, заглушите двигатель и выньте ключ .
h. Установите палец (A) в каждый башмак и лапу и
закрепите при помощи шпильки .
ВАЖНО
Убедитесь в том, что палец (A) полностью
вставлен и шпилька установлена за
кронштейном
.
i. Снимите палец (F) из положения хранения в
соединении и вставьте в отверстие (G) для
активации флотационных пружин. Закрепите при
помощи шпильки
j. Поднимите ограничители подъёмных цилиндров .
k. Заведите двигатель и нажмите переключатель
на рычаге скорости для того, чтобы полностью
опустить жатку. Заглушите двигатель и выньте
ключ из замка зажигания.
l. Подсоедините гидравлику привода жатки и
электропроводку к жатке. См. Руководство по
Эксплуатации шнековой жатки
.
A
Наклон жатки вверх
Наклон
жатки вниз
Мотов. вверх Мотовило вниз
Жатка вверх
Жатка вниз
F
G
