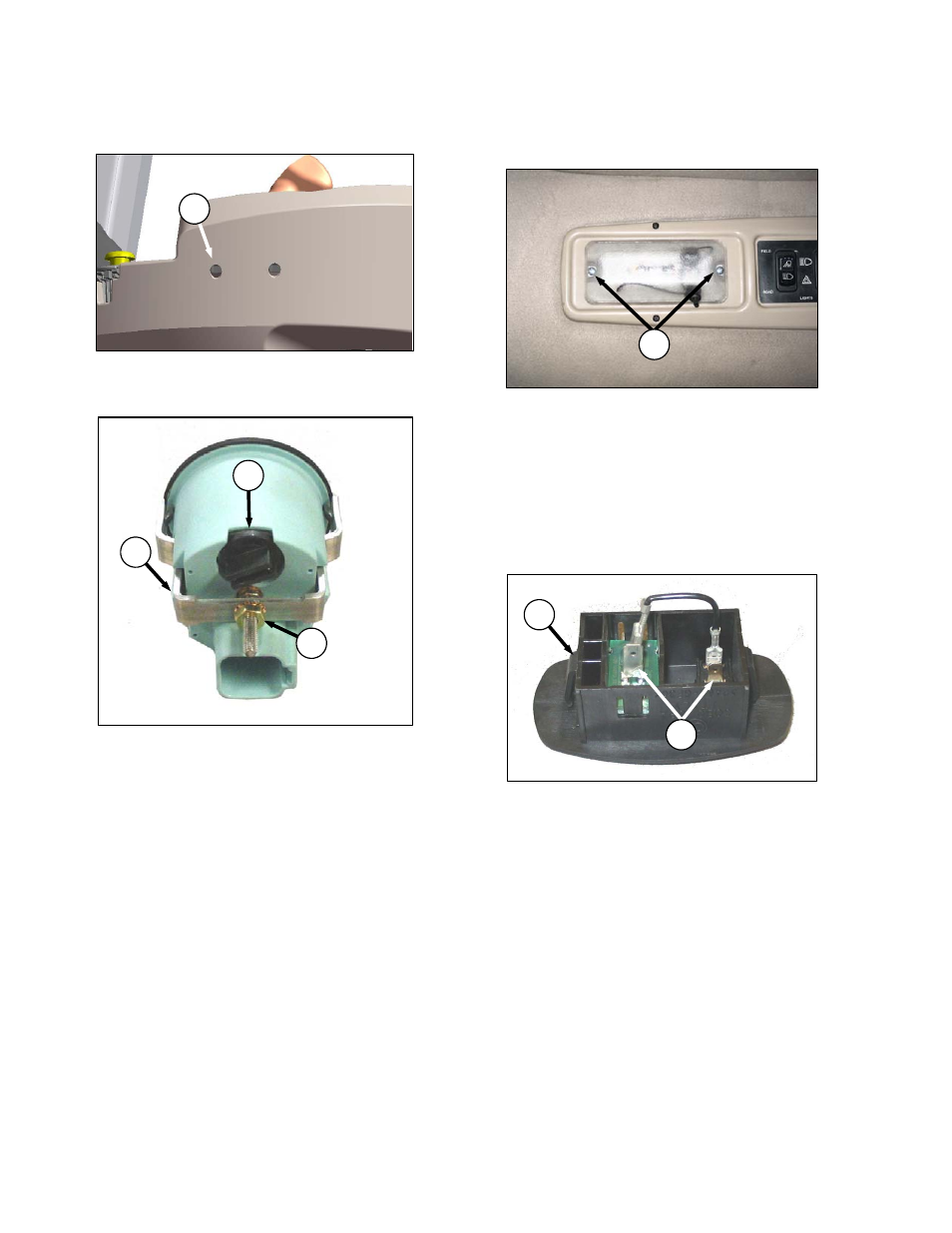

7.10.9 ПОДСВЕТКА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
a.
Заглушите двигатель и выньте ключ из замка
зажигания. Выключите фары
.
b. Снимите декаль из отверстия доступа к
измерительному прибору (A) позади консоли
оператора.
c. Открутите гайку (B) прикрепляющую крепежный
кронштейн (C) к измерительному прибору
внутри консоли.
d. Вытащите датчик из консоли. Необязательно
отсоединять
проводку
в
задней
части
измерительного прибора.
e. Поверните держатель лампы (D) против часовой
стрелки чтобы он ослаб, и вытяните его с задней
части датчика.
f.
Вставьте новую лампу в датчик и поверните по
часовой стрелке чтобы она закрепилась.
g. Вставьте датчик в консоль.
h. Установите кронштейн (C) на задней части
датчика и закрепите при помощи гайки (B).
Затяните гайку до 75-96 дюйм-унция (530-678
мНм).
i.
Снова установите декаль в отверстии доступа к
измерительному прибору (A)
.
7.10.10 ПЛАФОН
a. Заглушите двигатель
.
b. Выкрутите два винта (Е) с пластиковой линзы и
снимите линзу.
c. Замените лампу.
d. Снова установите пластиковую линзу при
помощи винтов (Е)
.
7.10.11 РАССЕЯННЫЙ СВЕТ
a. Заглушите двигатель.
b. Нажмите на шпонки (B) отвёрткой и вытяните
прибор рассеянного света из крыши кабины.
c. Снимите соединители (C)
d. Подсоедините провода к новой осветительной
арматуре.
e. Установите в крыше кабины так, чтобы прибор
удерживался на месте шпонками
7.10.12 ИНДИКАТОРЫ ПОВОРОТНЫХ СИГНАЛОВ
Если индикаторы сигнала поворота на дисплее в
кабине не работают, обратитесь к Вашему
дилеру
.
