ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма 169546 178 Издание A
7.10.5 ПРОЖЕКТОРЫ ЗАДНИЕ
ОПАСНОСТЬ
Заглушите двигатель и выньте ключ из
зажигания перед тем, как покинуть кресло
оператора по какой-либо причине. Ребёнок
или даже животное могут привести в
действие машину на холостом ходу.

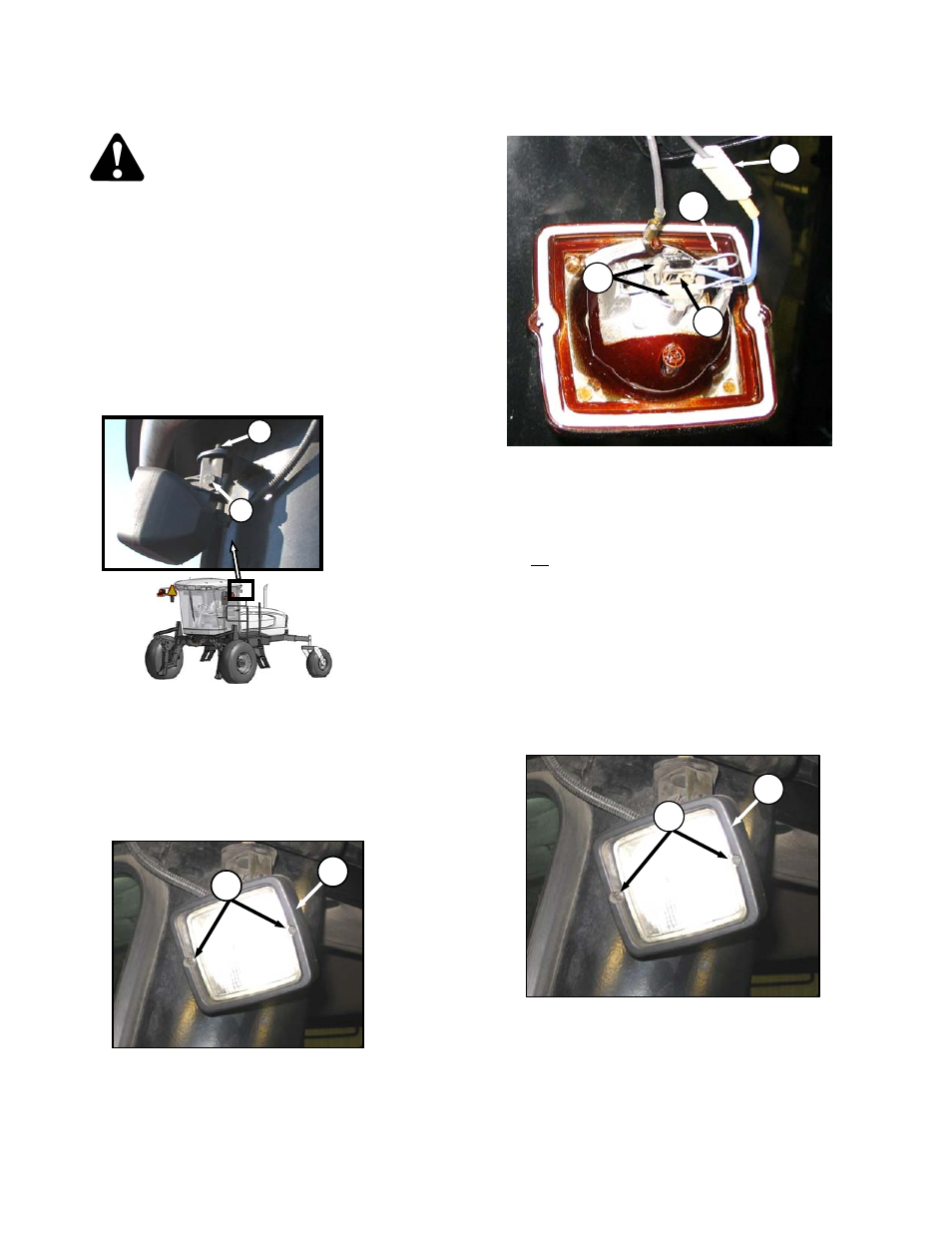

7.10.5.1 Регулировка
Задние прожекторы заливного света лучше всего
регулируются в поле или в аналогичных условиях
в соответствии с предпочтениями оператора
.
a. Заглушите двигатель и выньте ключ из замка
зажигания. Выключите фары .
b. Ослабьте болты (A) и (B) .
c. Установите фару в необходимое положение .
d. Затяните болты (A) и (B) .
7.10.5.2 Замена Ламп
a. Заглушите двигатель и выньте ключ из замка
зажигания. Выключите фары .
b. Снимите два винта (C) и снимите держатель
фары (D).
c. Снимите фару из гнезда .
d. Сожмите проволочный фиксатор (E) и снимите
его с крючков.
e. Снимите лампу (L) с корпуса и потяните провод с
соединителя (G).
ВАЖНО
Не прикасайтесь к стеклу галогеновой
лампы т.к. масло или другие химические
вещества на вашей коже могут повлечь
преждевременную поломку лампы
.
f. Совместите прорези на новой лампочке (F) с
проушинами (H) в оптическом блоке и вставьте
лампочку в блок.
g. Закрепите лампочку проволочным фиксатором
(E)
.
h. Вставьте провод в соединитель (G ).
i. Установите фару в гнездо, убедившись, что
верхняя часть направлена вверх и закрепите
при помощи оправки (D) и винтов (C)
.
C
D
G
E
F
H
C
D
A
B
