ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ R
Форма 169546
117
Издание A
ОСТОРОЖНО
Убедитесь в том, что люди покинули
рабочую зону.
b.

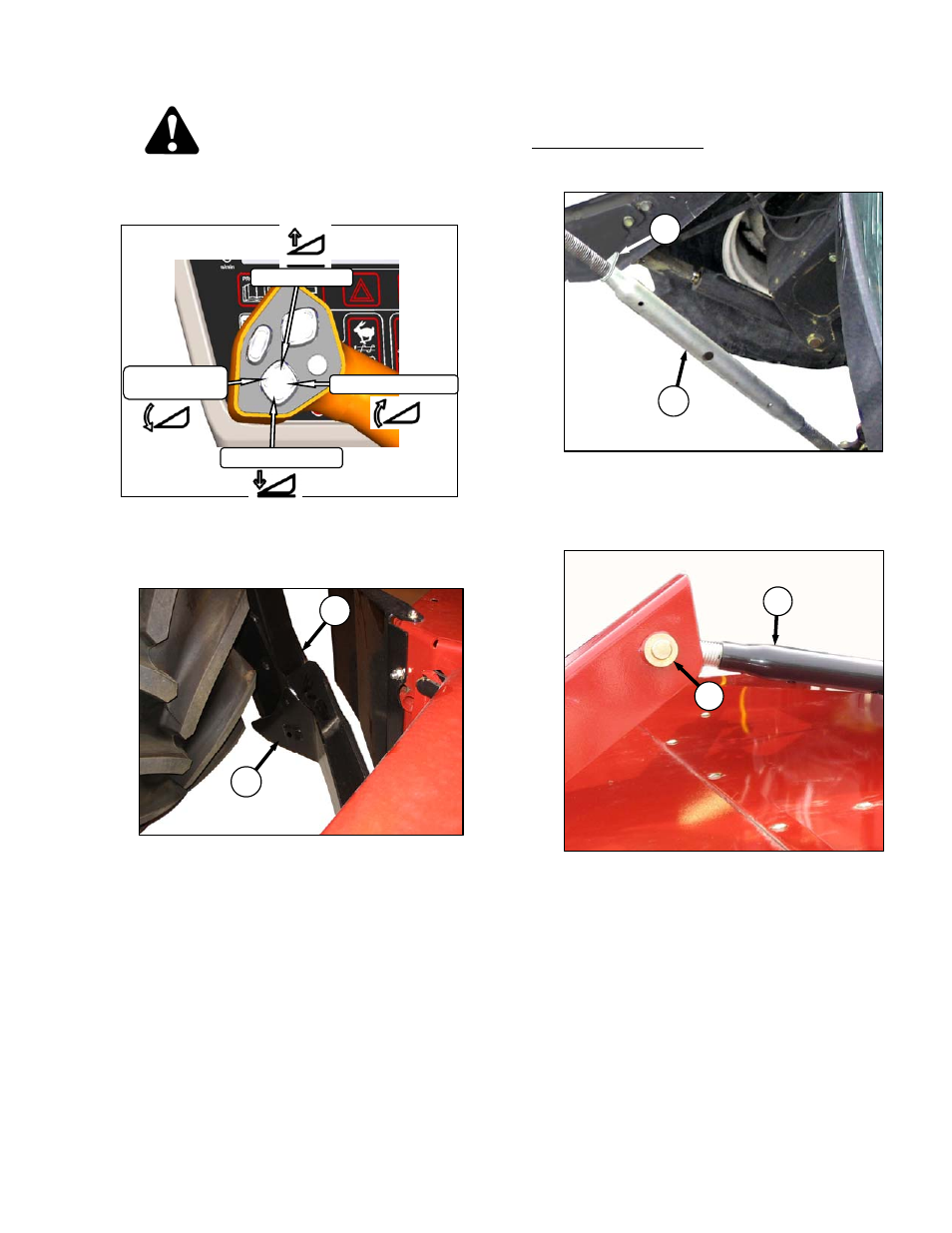

Заведите двигатель и нажмите кнопку опускания
жатки на рычаге скорости для того, чтобы
полностью втянуть подъёмные цилиндры.
c. Медленно передвиньте косилку вперёд так, чтобы
лапа (E) на косилке вошла в башмаки (B) на
жатке. Продолжайте медленно двигаться вперёд
пока лапа не сцепится с башмаком и жатка не
продвинется вперёд
d. Соедините центральное звено так :
MEХАНИЧЕСКОЕ ЗВЕНО
1. Ослабьте гайку
(F),
и поверните трубку
(G),
для регулировки длины таким
образом, чтобы звено сравнялось с
кронштейном жатки
.
2.
Установите палец (Н) и зафиксируйте его при
помощи шплинта
.
3. Отрегулируйте звено на необходимую
длину
чтобы
образовался
соответ-
ствующий угол, вращением цилиндра
(G).
Затяните гайку
(F)
относительно цилиндра.
Достаточно лёгкого постукивания молотком
4. Перейдите к шагу
e.
B
E
Жатка вверх
Наклон вверх
Жатка вниз
Наклон
жатки вниз
H
G
F
G
