ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма 169546
130
Издание A
7.5 ПЛАТФОРМЫ ДЛЯ
ТЕХОБСЛУЖИВАНИЯ
Передвижные платформы/лестницы, находятся
по обеим сторонам косилки для доступа к станции
оператора
и
отсеку
двигателя
для
техобслуживания
7.5.1
ОТКРЫВАНИЕ / ЗАКРЫВАНИЕ ПЛАТФОРМ

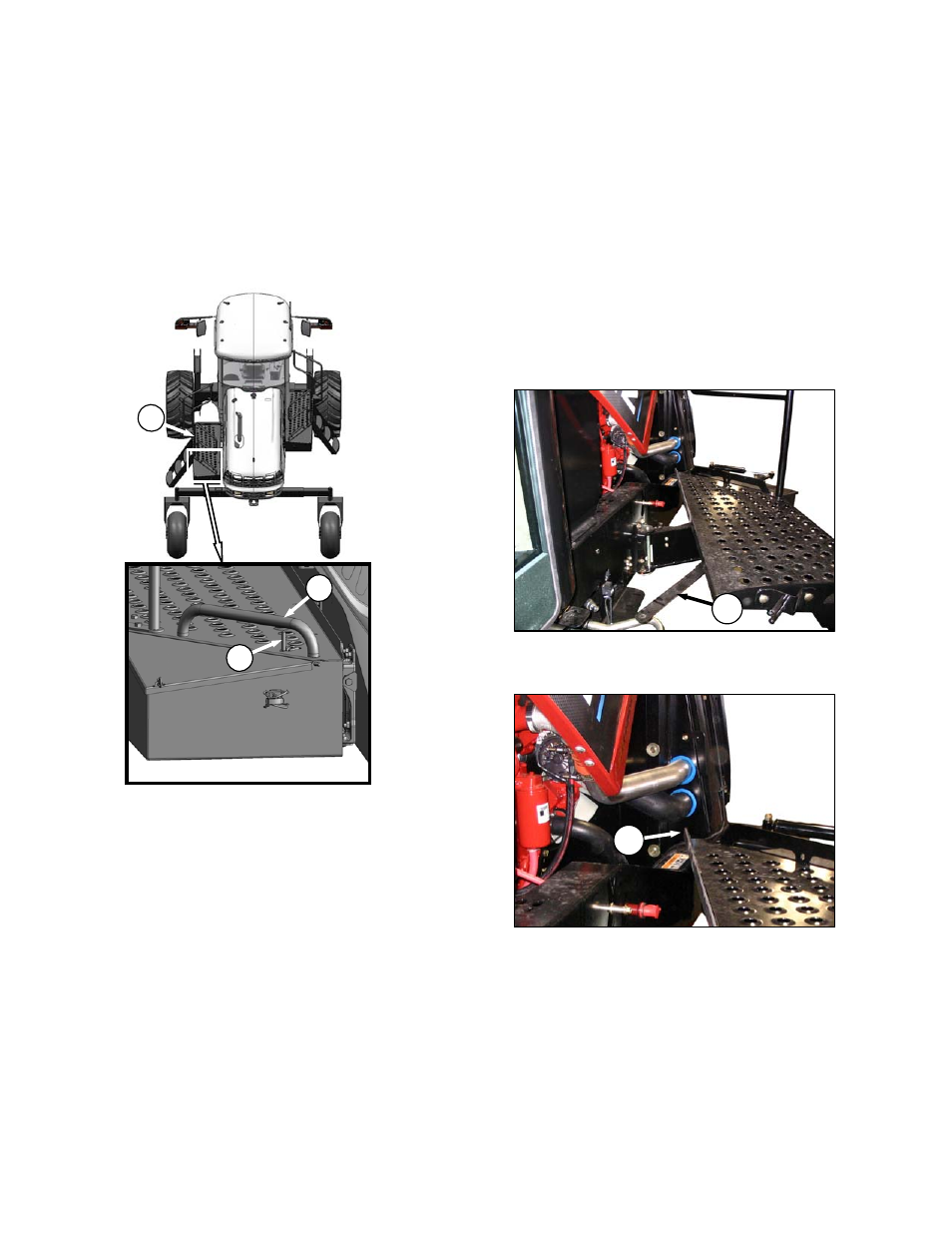

a. Нажмите защёлку (A) вниз и потяните
платформу (B) по направлению к заднему
мосту, пока она не остановится и пока
защёлка не зафиксируется в открытом
положении.
b. Для перемещения платформы назад в
закрытое положение, нажмите защёлку (A) и
переместите платформу вперёд пока она не
остановится и пока защёлка не защёлкнется.
7.5.2
ОТКРЫВАНИЕ/ЗАКРЫВАНИЕ ПЛАТФОРМЫ
ДЛЯ ОСНОВНОГО ОБСЛУЖИВАНИЯ
Для улучшения доступа к гидравлическим линиям
и аккумуляторам, платформы можно откинуть от
косилки. Показана левая платформа в положении
кабина вперёд.
a. Откройте капот двигателя в низкое положение
.
ВАЖНО
Если капот не открыть, это приведёт к его
повреждению при перемещении платформы
.
b.
Разомкните
защёлку (A) и
переместите
платформу (B) в открытое положение но не
фиксируйте в полном заднем положении
.
c. Снимите гайку и болт (C) и отодвиньте звено (D)
от аккумулятора или блока клапанов
.
d.
Одновременно потяните передний (кабина
вперёд) край платформы от рамы, передвигая её
по направлению к заднему мосту. Задний угол
(D)
платформы должен слегка выступать в
двигательный
отсек,
когда
достигнуто
оптимальное открытие
.
D
C
C
A
B
