ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ A
Форма 169546 106 Издание A

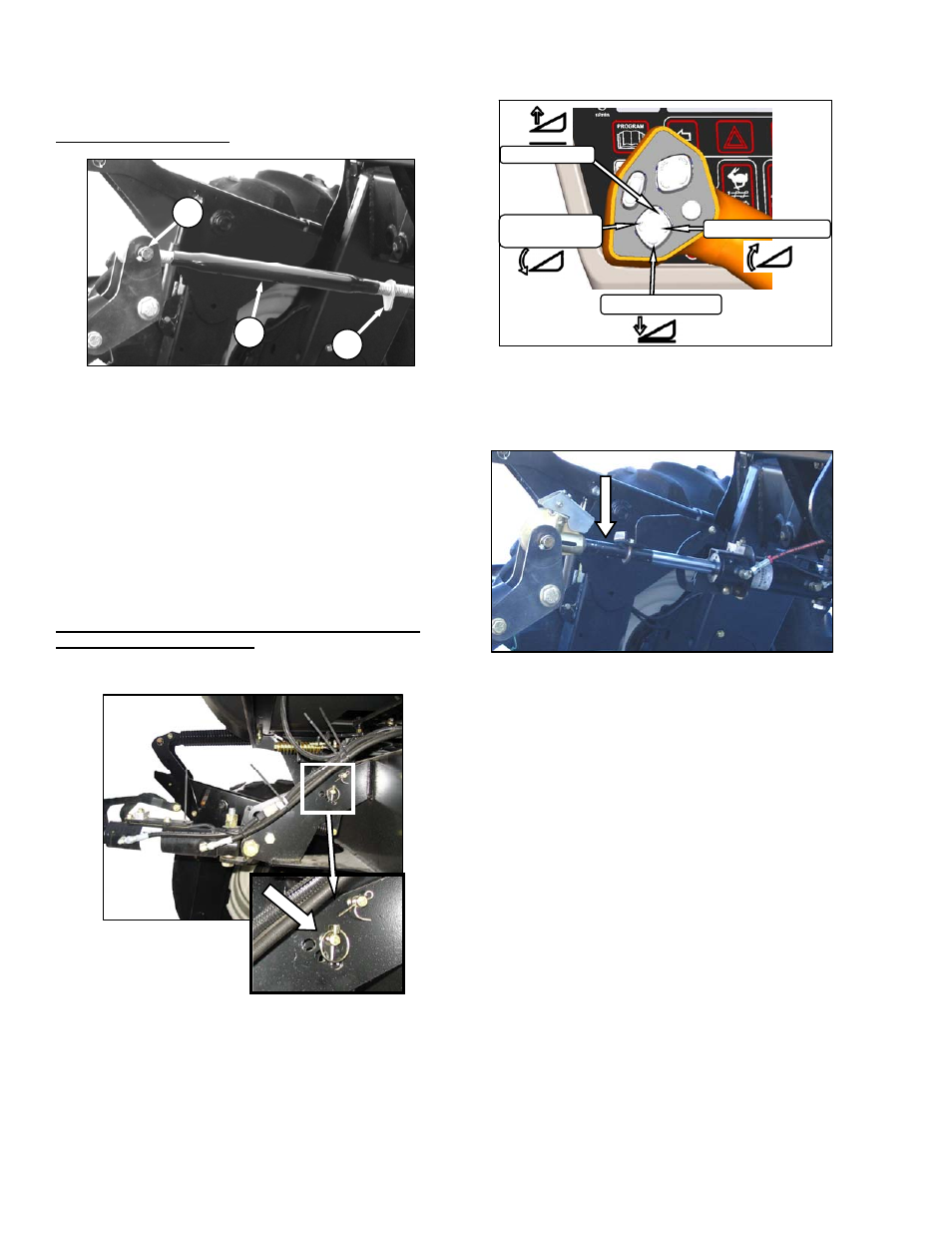

d. Coедините центральное звено так:
МЕХАНИЧЕСКОЕ ЗВЕНО
1. Ослабьте гайку (F), и поверните трубку
(G), для регулировки длины таким образом,
чтобы звено сравнялось с кронштейном
жатки
.
2. Установите палец (Н) и зафиксируйте его при
помощи шплинта .
3. Отрегулируйте звено на необходимую длину
чтобы образовался соответ-ствующий угол,
вращением цилиндра (G). Затяните гайку (F)
относительно цилиндра. Достаточно лёгкого
постукивания молотком.
4. Перейдите к шагу e.
ГИДРАВЛИЧЕСКОЕ ЗВЕНО – Без комплекта
самовыравнивания (опция)
1. Переставьте палец на раме как необходимо
чтобы расположить крюк поверх пальца на жатке
2. Активируйте переключатель цилиндра
наклона жатки на рычаге скорости чтобы
расположить центральное звено так, чтобы
оно могло соединиться с жаткой.
3. Надавите на конец стержня цилиндра
соединения (К) чтобы крюк сцепил палец с
жаткой и заблокировался
ВАЖНО
Замок крюка должен быть внизу для
задействия
само-закрывающегося
механизма. Если замок открыт (вверху)
вручную нажмите его вниз после того как
крюк сядет на палец
.
4. Проверьте что центральное звено
защелкнуто на жатке потянув вверх конец
штока цилиндра
G
F
H
Жатка вниз
Жатка вверх
Наклон жатки
Наклон жатки
вниз
