ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма 169546
172
Издание A

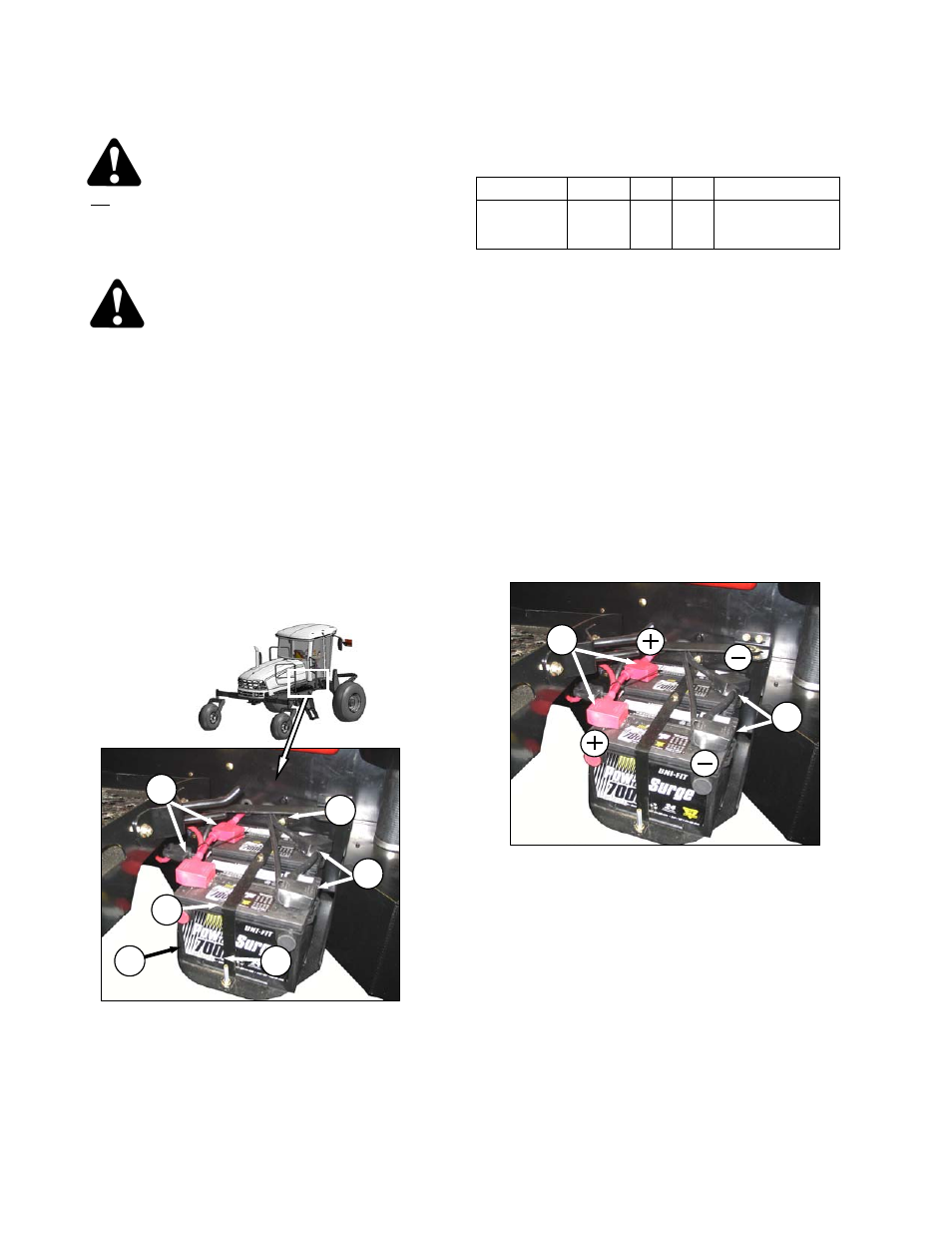

7.10.1.6 Замена Аккумулятора
ОСТОРОЖНО
Не пытайтесь проводить обслуживание
батареи,
не
имея
соответствующего
оборудования и опыта для выполнения этой
работы. Пусть это сделает квалифици-
рованный дилер
ОПАСНОСТЬ
Заглушите двигатель и выньте ключ из
замка зажигания перед тем, как покинуть
кресло оператора по любой причине.
Ребёнок или даже животное могут привести
в действие машину на холостом ходу.
a. Заглушите двигатель и выньте ключ
.
b. Переместите платформу с правой стороны
машины (кабина вперёд) в открытое положение
для получения доступа к аккумулятору
.
ПРИМЕЧАНИЕ
Если нужен более расширенный доступ,
откройте платформу как описано в
секции 7.5.2 Oткрытие/Закрытие
платформ
для
Генерального
обслуживания.
c. Переместите красную пластиковую крышку с
положительных клемм кабеля (A). Ослабьте
зажимы и снимите кабель с аккумуляторов.
d. Ослабьте зажимы (B) на отрицательных клеммах
и снимите кабель с аккумуляторов
.
e. Снимите болт (C), прикрепляющий планку (D) к
раме и снимите кронштейн.
f.
Поднимите аккумуляторы с подставки (E)
.
Мощность Группа CCA вопьт MAX. РАЗМЕРЫ
Тяжел.реж,
Внедорожн
Антивибрац.
BCI 31A
650
12
13x7.4x9.13 дм.
(334x188x232 mm)
ПРИМЕЧАНИЕ
Фиксирующую планку (E)
аккумулятора
можно удалить с рамы подняв ее и
потянув с рамы
g. Установите новые батареи на подставке (E).
h. Установите
поддерживающую
планку (D)
болтами (C).
ВАЖНО
АККУМУЛЯТОР
ОТРИЦАТЕЛЬНО
ЗАЗЕМЛЁН. Всегда подсоединяйте кабель
стартера к положительной (+) клемме
аккумулятора и кабель заземления к
отрицательной (-) клемме аккумулятора.
Противоположная полярность аккумулятора
или
генератора
могут
привести
к
необратимому
повреждению
электросистемы
.
i.
Подсоедините отрицательные клеммы (чёрные)
кабеля (B) к отрицательной клемме на
аккумуляторах и затяните зажимы.
j.
Подсоедините
клеммы
положительного
(красного) кабеля (A) к положительной клемме на
аккумуляторах и затяните. Снова установите
пластиковую крышку на зажимы.
k. Переместите платформу назад в закрытое
положение.
A
B
C
D
C
A
E
B
