ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ D
Форма 169546 93 Издание A

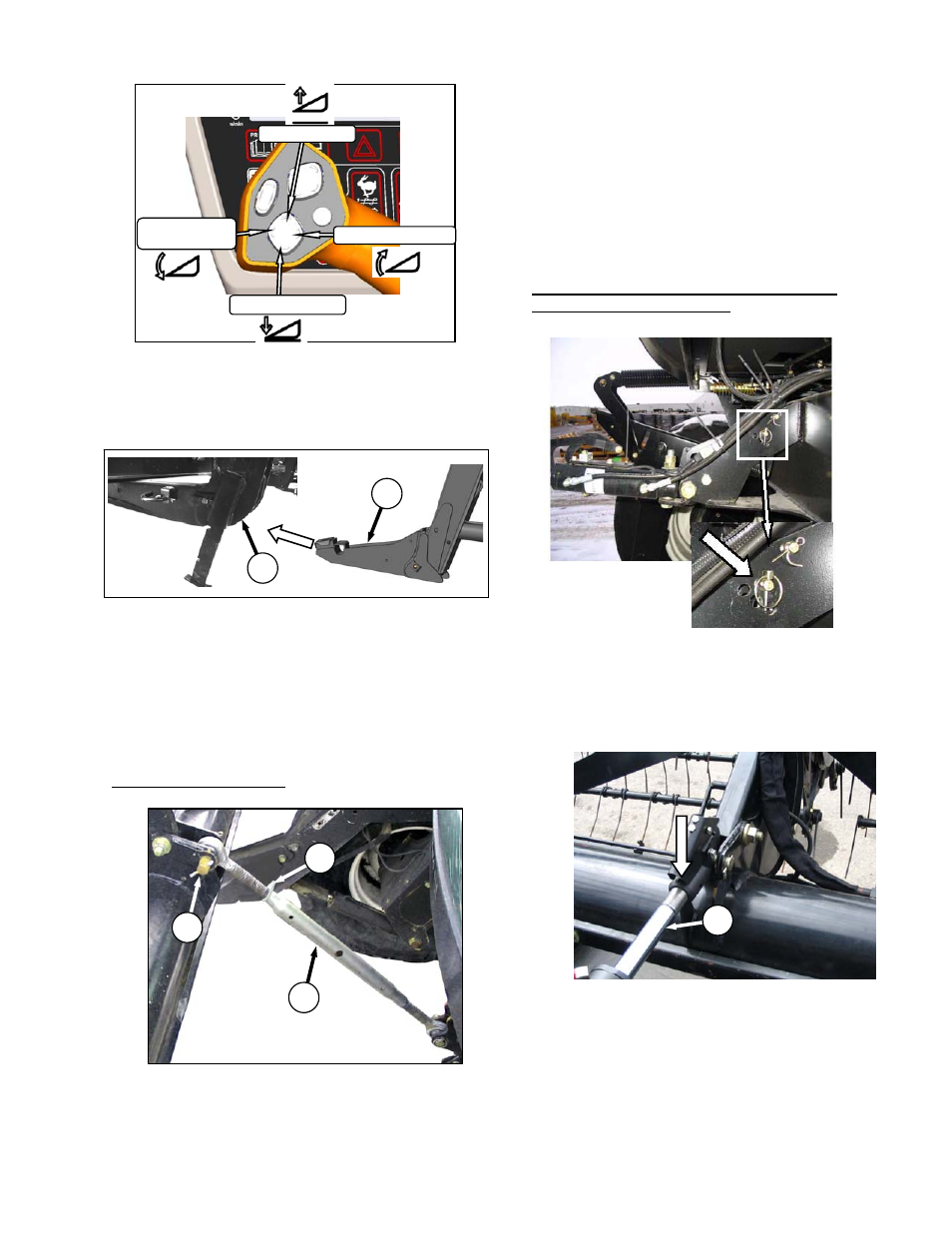

c. Заведите двигатель и нажмите кнопку опускания
жатки на рычаге скорости чтобы полностью
втянуть подъёмные цилиндры
.
d. Медленно переместите косилку вперёд так,
чтобы башмаки (D) вошли в стойки жатки (G).
Продолжайте медленно двигаться, пока соеди-
нения не соприкоснутся с опорными пластинами
в стойках и слегка подтолкнут ее вперёд
.
e. Убедитесь в том, что соединения закреплены
соответствующим образом в стойках жатки
соприкасаясь с опорными пластинами.
f. Соедините центральное звено так:-
МЕХАНИЧЕСКОЕ ЗВЕНО
1. Ослабьте гайку (G) и трубку (H) для
регулировки длины таким образом, чтобы
звено сравнялось с кронштейном жатки
2. Установите палец (J) и зафиксируйте его при
помощи шплинта.
3. Отрегулируйте звено на необходимую
длину чтобы образовался соответ-
ствующий угол, вращением цилиндра (H).
Затяните гайку (G) относительно цилиндра.
Достаточно лёгкого постукивания молотком.
4. Перейдите к шагу g.
ГИДРАВЛИЧЕСКОЕ ЗВЕНО – Без комплекта
самовыравнивания (опция)
1. Переставьте палец на раме как необходимо
чтобы расположить крюк поверх пальца на
жатке
2. Активируйте переключатель цилиндра
наклона жатки на рычаге скорости чтобы
расположить центральное звено так, чтобы
оно могло соединиться с жаткой.
3. Надавите на конец стержня цилиндра
соединения (К) чтобы крюк сцепил палец с
жаткой и заблокировался
Жатка вверх
Наклон вверх
Жатка вниз
Наклон
жатки вниз
D
G
J
H
G
K
