Опасность, Техуход / техобслуживание – Инструкция по эксплуатации MacDon M155 Operators Manual
Страница 140
ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма 169546
138
Издание A
7.7.5
СТОЯНОЧНЫЙ ТОРМОЗ
Тормоз применяется, когда блокировка полностью
включена. Для включения блокировки и затем
тормоза, рычаг скорости должен находиться в
положении N-DETENT и
рулевое
колесо
центрировано
.
7.7.5.1
Переключатель Блокировки
ОПАСНОСТЬ
Заглушите двигатель и выньте ключ из
замка зажигания перед тем, как покинуть
кресло
оператора.
Ребёнок
или
даже
животное могут привести в действие
машину, работающую на холостом ходу.
Переключатель
GSL
расположен внутри консоли,
но его легко снять для регулировки или замены.
Убедитесь
в
том,
что
рычаг
скорости
соприкасается с рычагом переключателя и
толкает плунжер. Отрегулируйте или замените
переключатель следующим образом:

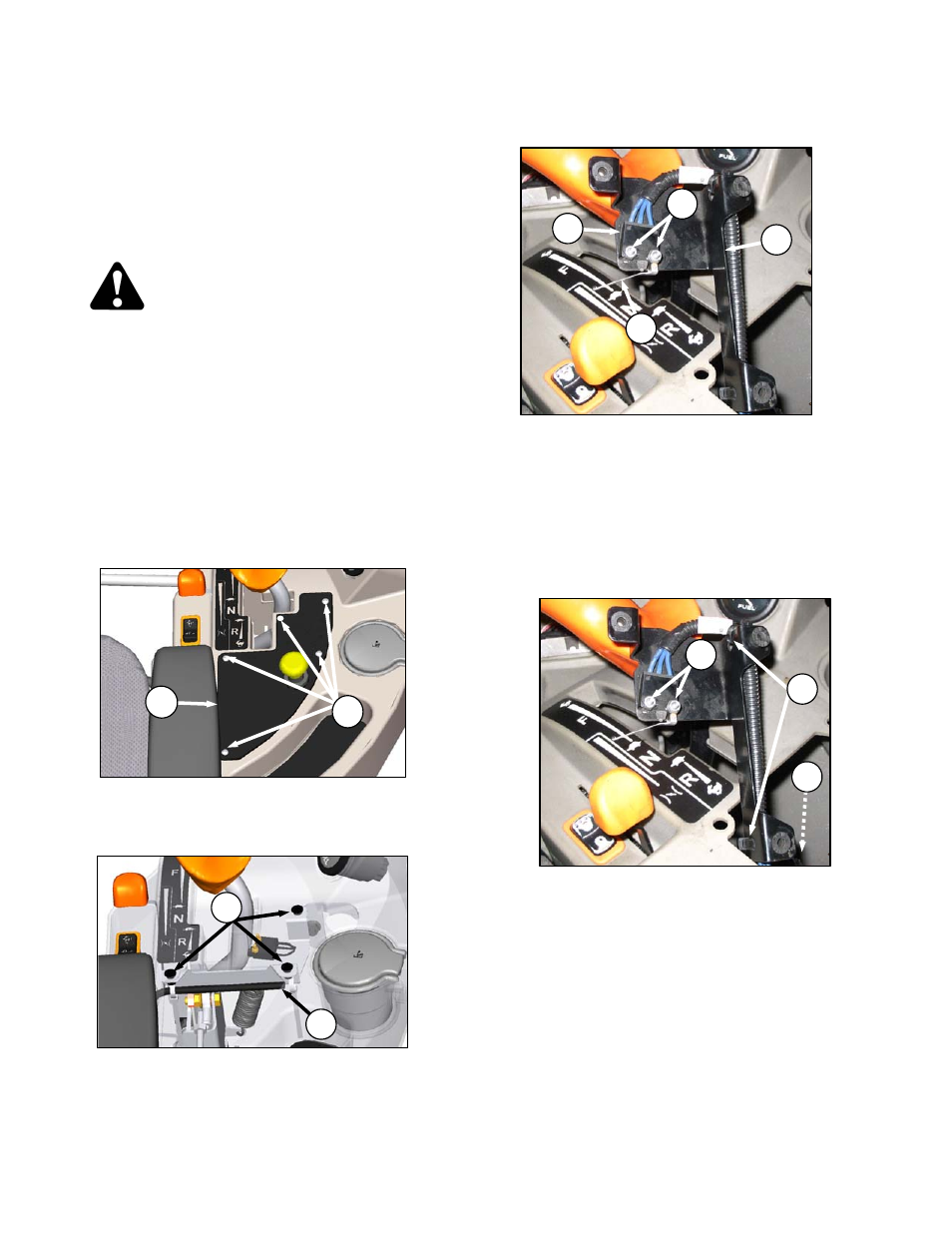

a.
Установите рычаг скорости в положение N-
DETENT, Заглушите двигатель и выньте ключ
.
b. Снимите четыре винта (A), прикрепляющих
пульт управления (B) к консоли, снимите панель и
положите в лоток
.
c.
Изнутри
консоли
потяните
опору
переключателя (C) так, чтобы резиновые гайки
(D) вышли из крепёжных отверстий и снимите
опору переключателя с консоли
.
d. Отрегулируйте переключатель (E) следующим
образом:
1. Ослабьте
винты (F) и
поверните
переключатель на опоре достаточно для
того, чтобы рычаг скорости соприкоснулся с
рычагом переключателя (G) и толкнул
плунжер.
2. Затяните винты (F).
e. Замените переключатель следующим образом
:
1. Отсоедините
электропроводку
от
соединителя (G).
2. Отрежьте нейлоновые кембрики (H).
3. Снимите винты (F) и снимите переключатель.
4. Установите новый переключатель на опоре с
винтами.
5. Закрепите электропроводку на опоре (C) при
помощи нейлоновых кембриков (H).
6.
Подсоедините
электропроводку
к
электропроводке консоли (G).
G
B
F
E
C
D
B
A
F
G
H
