ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ R
Форма 169546 118 Издание A

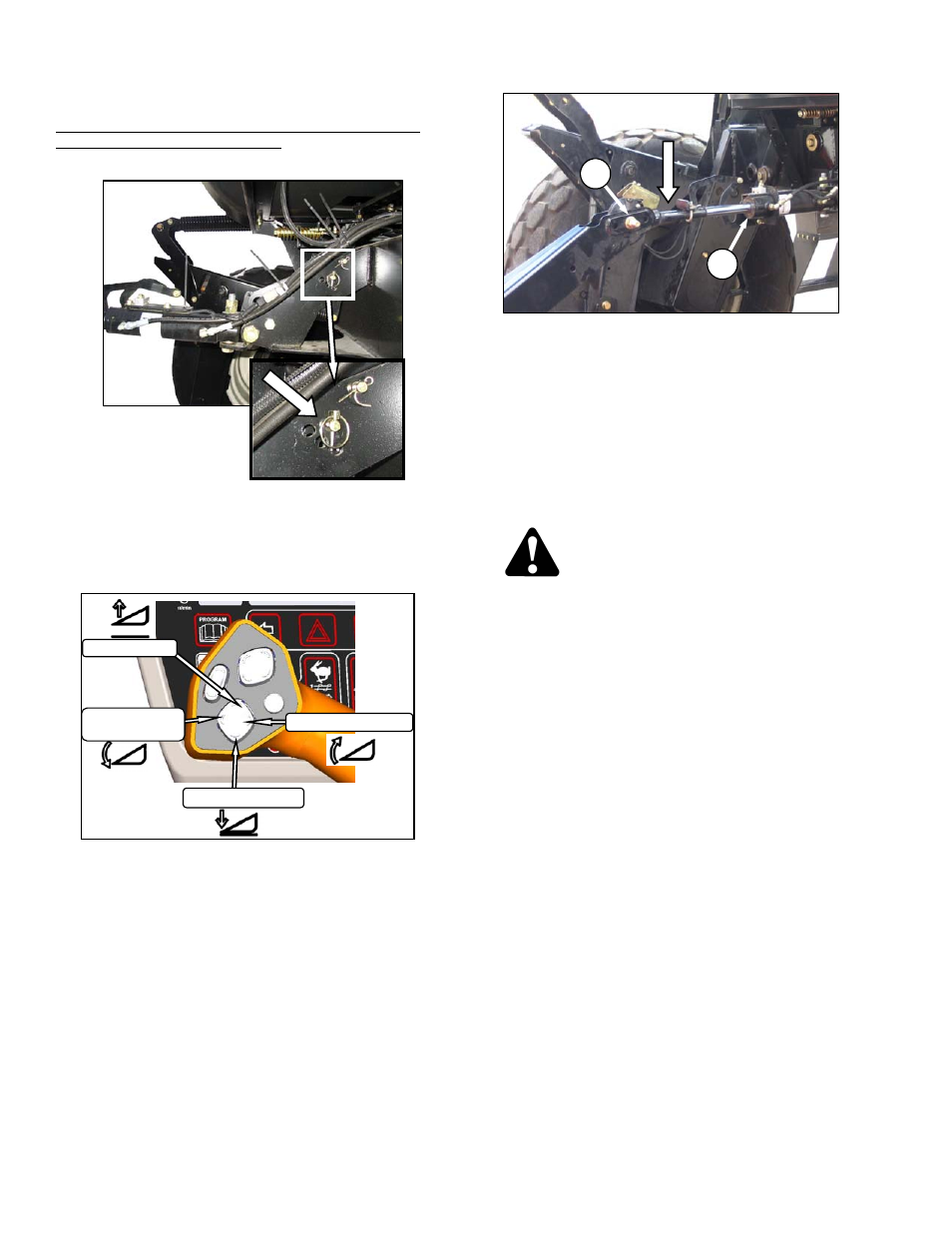

ГИДРАВЛИЧЕСКОЕ ЗВЕНО – БЕЗ КОМПЛЕКТА
САМОВЫРАВНИВАНИЯ (опция )
1. Переставьте палец на раме как необходимо
чтобы расположить крюк поверх пальца на
жатке
2. Активируйте переключатель цилиндра
наклона жатки на рычаге скорости чтобы
расположить центральное звено так, чтобы
оно могло соединиться с жаткой.
ВАЖНО
Замок крюка должен быть внизу для
задействия
само-закрывающегося
механизма. Если замок открыт (вверху)
вручную нажмите его вниз после того как
крюк сядет на палец
.
3. Надавите на конец стержня цилиндра
соединения (К) чтобы крюк сцепил палец с
жаткой и заблокировался
4. Проверьте что центральное звено
защелкнуто на жатке потянув вверх конец
штока цилиндра
e. Поднимите жатку полностью переключателем
ПОДЬЕМА ЖАТКИ на рычаге скорости.
Заглушите двигатель и выньте ключ .
ОПАСНОСТЬ
Во избежание травм в результате
падения поднятой жатки всегда опускайте
ограничители подъёмных цилиндров во
время работы на ней или вблизи неё.
f. Опустите ограничители на обоих подъёмных
цилиндрах
J
K
Жатка вниз
Жатка вверх
Наклон жатки
Наклон жатки
вниз
