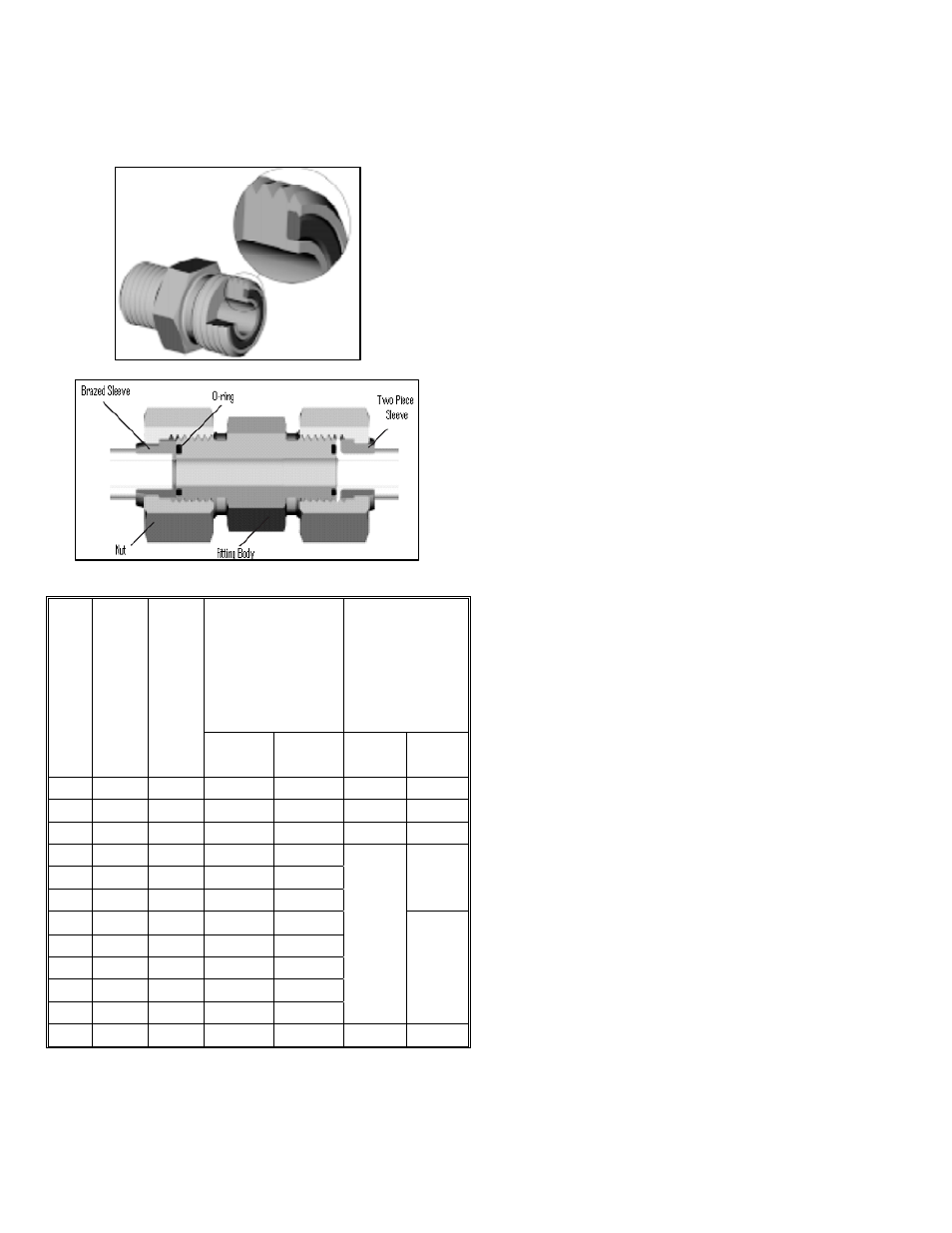

Гидравлические Фитинги с лицевым
О-Кольцом (ORFS)
* Значения крутящего момента и углы даны для смазанных
соединений как при повторной сборке .
** При проверке соответсвующеег крутящего момента всегда
обращайтесь к табличным данным
.
*** Для этих труб лицевое кольцо не предусмотрено.
a. Проверьте компоненты и убедитесь что
соединяемые поверхности и резьбы не имеют
заусениц,трещин,
царапин,
или
любых
загрязнений.
b. Нанесите смазку (обычно вазелин) на кольцо-
и резьбу. Если кольцо не установлено, то
установите его. Выровните трубки или
шланги.
c. Убедитесь что плоская лицевая сторона
фитинга в полном котакте с O-кольцом.
d. Закрутите трубку или гайку шланга рукой пока
не затянется. Гайка должна свободно
крутиться пока не дойдет вниз. Затяните
фитинг на количество указанное в таблице
(“
РЕКОМЕНДУЕМОЕ КОЛ-ВО ПОВОРОТОВ ДЛЯ
ЗАТЯГИВАНИЯ
(ПОСЛЕ
ЗАТЯГИВАНИЯ
ПАЛЬЦАМИ)
”), или по значению крутящего
момента указанного в противоположной
колонке таблицы.
ПРИМЕЧАНИЕ
Если возможно, всегда удерживайте
шестигранник на корпусе фитинга для
предотвращения нежелательной его
перекрутки
и
шланга
когда
затягиваете гайку фитинга.
e. При сборке 2х единиц или 2х шлангов,
необходимо использовать 3 гаечных ключа.
SAE
NO.
РАЗМ
РЕЗЬ-
БЫ
дюйм
Внешн.
Диам.
трубки
(дюйм
ЗНАЧЕНИЕ
КРУТЯЩЕГО
МОМЕНТА*
РЕКОМЕНДУ-
ЕМОЕ КОЛ-ВО
ПОВОРОТОВ
ДЛЯ
ЗАТЯГИВАНИЯ
(ПОСЛЕ
ЗАТЯГИВАНИЯ
ПАЛЬЦЕМ)**
фунт-
фут
N·m
Гайки
Трубки
Шарнир и
Шланг
3 *** 3/16 ---
---
--- ---
4
9/16
1/4
11 - 12
14 - 16
1/4 -1/2
1/2 - 3/4
5 *** 5/16 ---
---
--- ---
6
11/16
3/8
18 - 20
24 - 27
1/4 -1/2
1/2 - 3/4
8
13/16
1/2
32 - 35
43 - 47
10
1
5/8
45 - 51
60 - 68
12
1-3/16
3/4
67 - 71
90 - 95
1/3 -1/2
14
1-3/16
7/8
67 - 71
90 - 95
16
1-7/16
1
93 - 100
125 - 135
20
1-11/16
1-1/4
126 - 141
170 - 190
24
2
1-1/2
148 - 167
200 - 225
32
2-1/2
2 --- --- --- ---
