ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ A
Форма 169546 107 Издание A
ГИДРАВЛИЧЕСКОЕ ЗВЕНО С ОПЦИЕЙ
САМОВЫРАВНИВАЮЩЕГО КОМПЛЕКТА

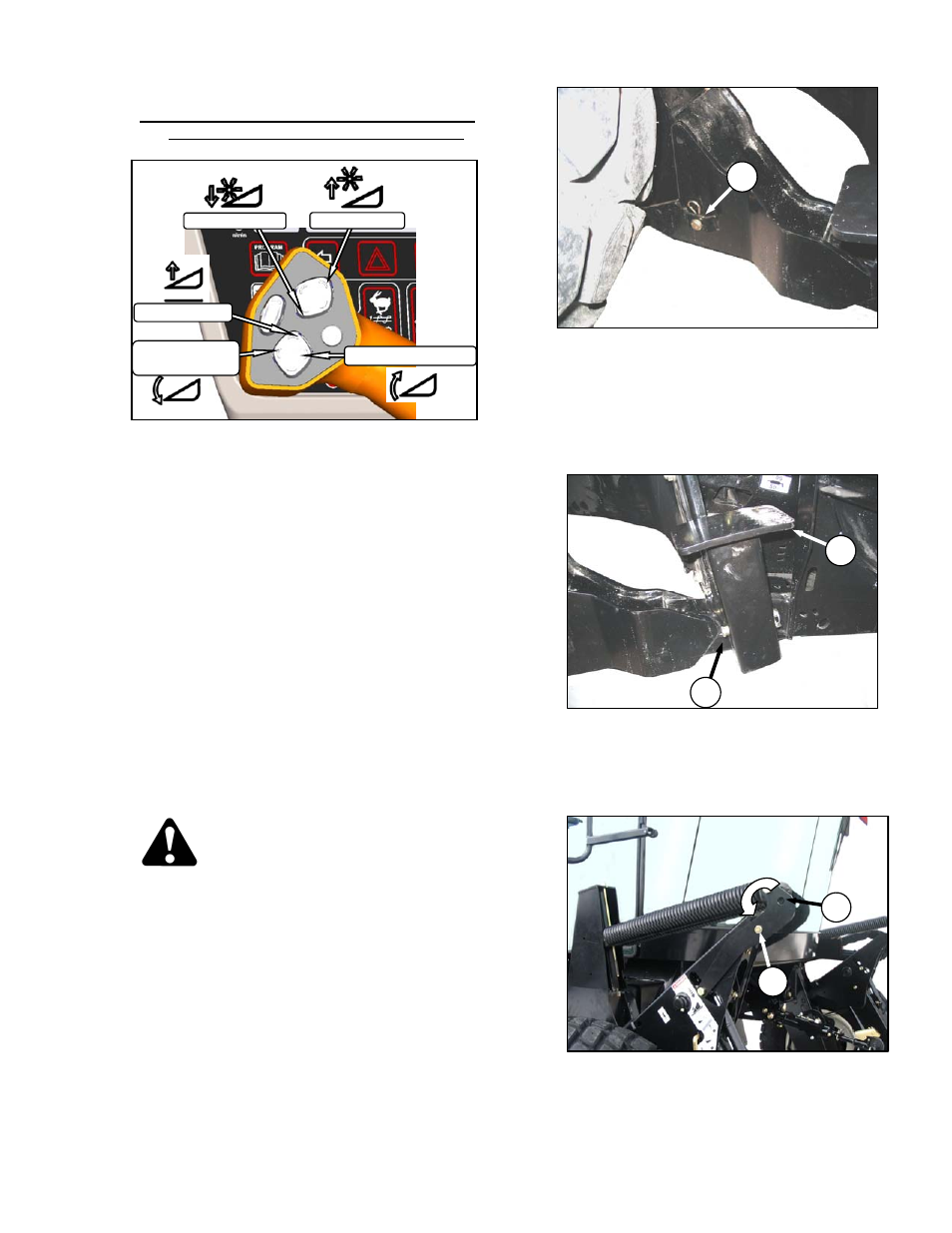

1. Отрегулируйте положение цилиндра
центрального звена при помощи
переключателей МОТОВИЛО ВВЕРХ, ВНИЗ,
НАКЛОН ЖАТКИ на рычаге скорости так
чтобы крюк был поверх пальца
ВАЖНО
Замок крюка должен быть внизу для
задействия само-закрывающегося механизма.
Если замок открыт (вверху) вруяную нажмите
его вниз после того как крюк сядет на палец
.
2. Опустите центральное звено на жатку
переключателем МОТОВИЛО ВНИЗ пока не
защелкнется в положении( ручка вниз)
.
e. Поднимите жатку полностью при помощи
переключателя ПОДЬЕМА ЖАТКИ на рычаге
скорости. Заглушите двигатель и выньте ключ из
замка
.
ОПАСНОСТЬ
Во избежание травм в результате падения
поднятой
жатки, всегда опускайте
ограничители подъёмных цилиндров жатки
во время работы на ней или вблизи неё.
f. Опустите ограничители подъёмных цилиндров на
обоих подъёмных цилиндрах.См. Секц 6.4.1
Ограничители подьемных цилиндров жатки
.
g. Установите палец (A) в каждом башмаке и в
каждой лапе и закрепите при помощи шпильки .
ВАЖНО
Убедитесь что палец (A) полностью встав-
лен и шпилька установлена за кронштейном
.
h. Снимите шпильку из пальца (J) в упоре (K).
i.
Удерживая упор, снимите палец (J).
j. Переместите упор в положение для хранения,
перевернув на кронштейн, как показано.
Вставьте палец (J) и закрепите шпилькой.
k. Снимите палец (Н) из положения для хранения и
вставьте в отверстие (J) для активации пружин
копира. Закрепите при помощи шпилькой
Наклон жатки вверх
Наклон
жатки вниз
Мотов. вверх Мотовило вниз
Жатка вверх
F
G
H
J
A
