ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма 169546
135
Издание A
7.7.3
РЕГУЛИРОВКА РЫЧАГА GSL
7.7.3.1
Поперечное Движение Рычага GSL
Рычаг GSL должен свободно перемещаться в
положение N-DETENT самостоятельно.
Отрегулируйте
сопротивление
поперечного
шарнира следующим образом:
ОПАСНОСТЬ
Заглушите двигатель и выньте ключ из
замка зажигания перед тем, как покинуть
кресло оператора по любой причине.
Ребёнок или даже животное могут привести
в действие машину на холостом ходу.

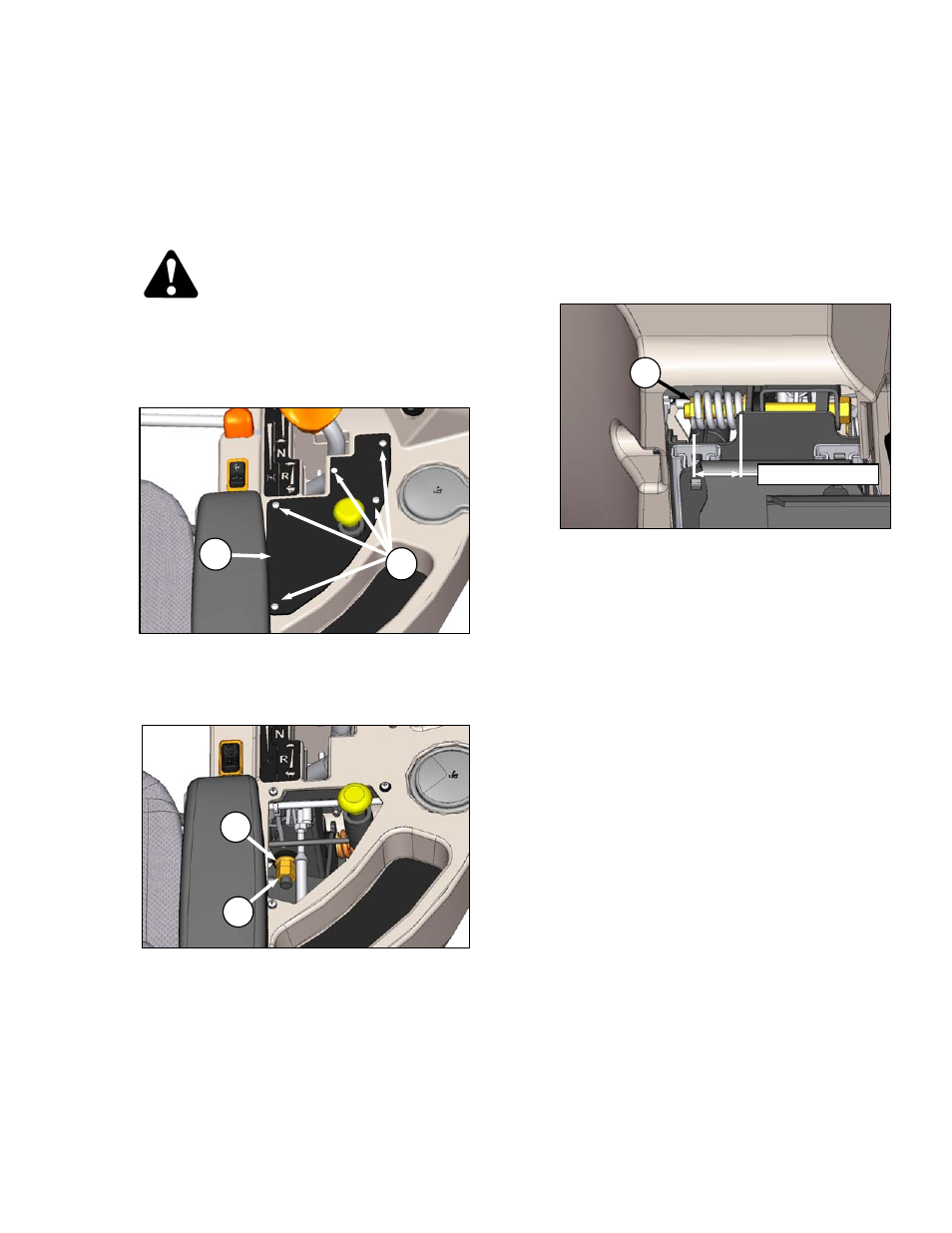

a. Снимите четыре болта (А), которые крепят
панель управления (В) к пульту, и положите её в
лоток
b. Отодвиньте контргайку (С) и поверните гайку (D)
для закручивания или откручивания шарнира.
Гайка должна быть затянута для плотной
установки, а потом её нужно отодвинуть на ½
оборота.
c. Затяните контргайку (С).
d. Проверьте движение Рычага Управления (GSL).
e. Верните на место панель управления (В),
закрепив её четырьмя болтами (А
)
7.7.3.2
Продольное Движение Рычага
Управления GSL
Рычаг Скорости (GSL) должен оставаться в том
положении, куда его установил оператор, и он
может двигаться ещё, без чрезмерного усилия.
Пружина устанавливается на заводе на 1.25
дюйма (32 мм), как показано на иллюстрации.
Регулируйте следующим образом:
a. Передвиньте консоль полностью вперёд, чтобы
облегчить доступ с обратной стороны
b. Для
увеличения
сопротивления
шарнира,
поверните гайку (Е) по часовой стрелке, чтобы
сжать пружину.
c.
Для уменьшения сопротивления, поверните
гайку (Е) против часовой стрелки, чтобы ослабить
напряжение пружины
D
C
B
A
E
1.25 in. (32 mm)
