ЭКСПЛУАТАЦИЯ ЖАТКИ –СЕРИЯ A
Форма 169546
110
Издание A
h.

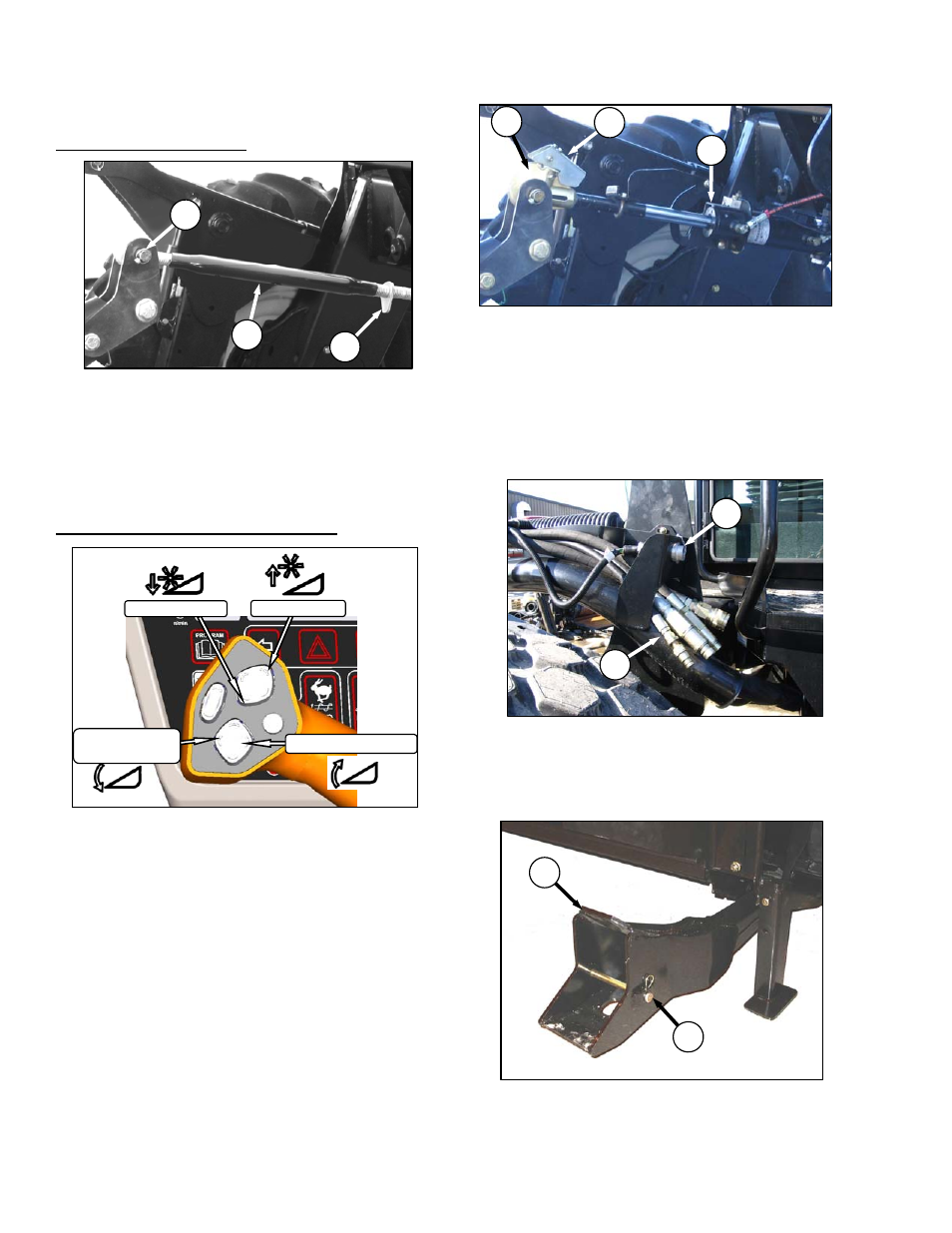

Отсоедините центральное звено так:
MЕХАНИЧЕСКОЕ ЗВЕНО
1. Ослабьте гайку (G) и поверните трубку (H)
чтобы ослабить нагрузку на звено
.
2. Снимите шплинт на пальце (J) и снимите
палец, чтобы отсоединить от жатки. Снова
установите палец в жатку
.
3. Перейдите к шагу i.
ГИДРАВЛИЧЕСКОЕ ЗВЕНО (ОПЦИЯ)
1.
Нажмите переключатель НАКЛОНА ЖАТКИ
на рычаге скорости для уменьшения нагрузки
на цилиндр центрального звена (K)
.
2. Поднимите отмычку крюка (L) и поднимите
крюк (M) с пальца жатки
.
ПРИМЕЧАНИЕ
Если установлена опция выравнивания
центрального
звена,
поднимите
расцепляющий механизм (L) и нажимая
переключатель МОТОВИЛО ВВЕРХ на
GSL, управляйте подъёмным цилиндром
для отсоединения от жатки.
i.
Отсоедините гидравлику привода жатки (N) и
электропроводку (O). См. Руководство по
Эксплуатации Шнековой Жатки
.
j.
Медленно отгоните косилку от жатки.
k. Установите пальцы (A) в башмаках жатки
(В).
H
G
J
K
L
M
Наклон жатки вверх
Наклон
жатки вниз
Мотов.вверх
Мотовило вниз
N
O
B
A
N
O
