ПРИМЕЧАНИЕ:
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
9. Установите верхнюю часть кожуха подшипника (134).
10. Верхняя и нижняя половины кожуха подшипника должны совмещаться на штифтах. Затяните
шестигранные винты корпуса подшипника.

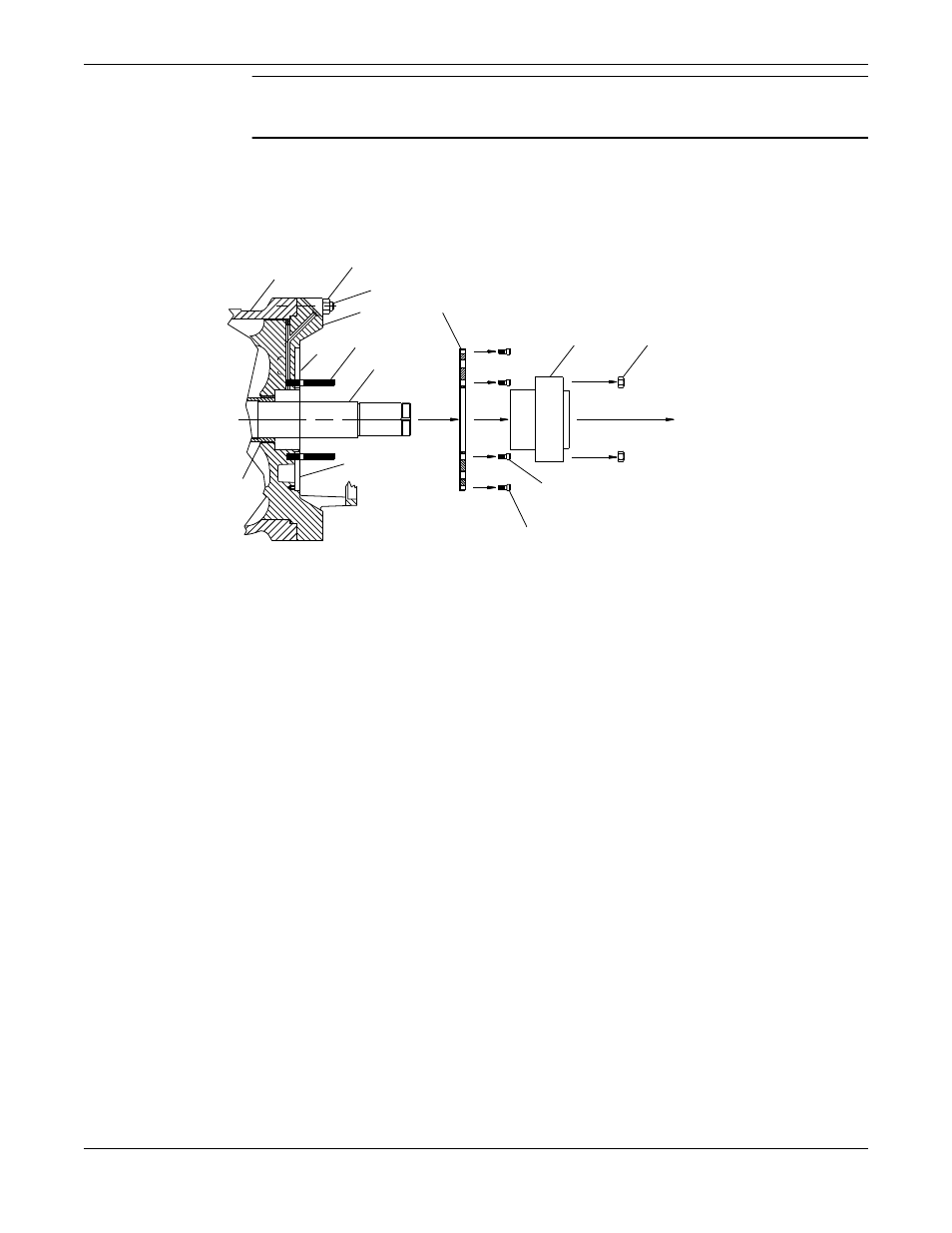

Сборка крышки дополнительной водяной рубашки
100
425
356A
184
353
122
490
250 355
125
388K
388G
360U
360S
1. Установите прокладки крышки водяной рубашки (360S и 360U) на блок (100) и головку (184).
2. Установите крышку водяной рубашки (490) на блок (100), а крышку водяной рубашки (490A) на
головку (184).
3. Вставьте винты с цилиндрической головкой и шестигранным углублением (388G и 388K),
которыми крепится водяная рубашка, и равномерно затяните их в шахматном порядке.
Затяните шпильки с моментами, величина которых указана в таблице «Максимальные моменты
затяжки для крепежных деталей».
Сборка узла втулка/сегментный подшипник Kingsbury
Если в насосе установлен редко поставляемый узел втулка/сегментный подшипник, для повторной
сборки подшипника скольжения обратитесь к разделам "Сборка узла радиального подшипника
(насосы типа втулка/шарикоподшипник)" и "Сборка узла упорного подшипника (насосы типа
втулка/шарикоподшипник)".
Также см. инструкции, предоставленные Kingsbury, в которых содержится специфическая
информация относительно сегментных гидродинамических подшипников.
Проверки после монтажа
После монтажа насоса и перед его запуском необходимо выполнить следующие действия:
• Вручную проверьте вращение вала; вал должен вращаться плавно и легко, без трения.
• Откройте запорные клапаны и проверьте насос на предмет протекания.
Указания по сборке
Максимальные моменты затяжки для крепежных деталей
В случае применения смазки значение составляет 2/3 от значения без применения смазки.
Техническое обслуживание
Model 3620, API Type BB2 Single Stage / ISO 13709 1st/2nd Editions / API 610 8th through 11th Editions
Руководство по установке, эксплуатации и техобслуживанию 91
