1
1. Регулировочные шайбы

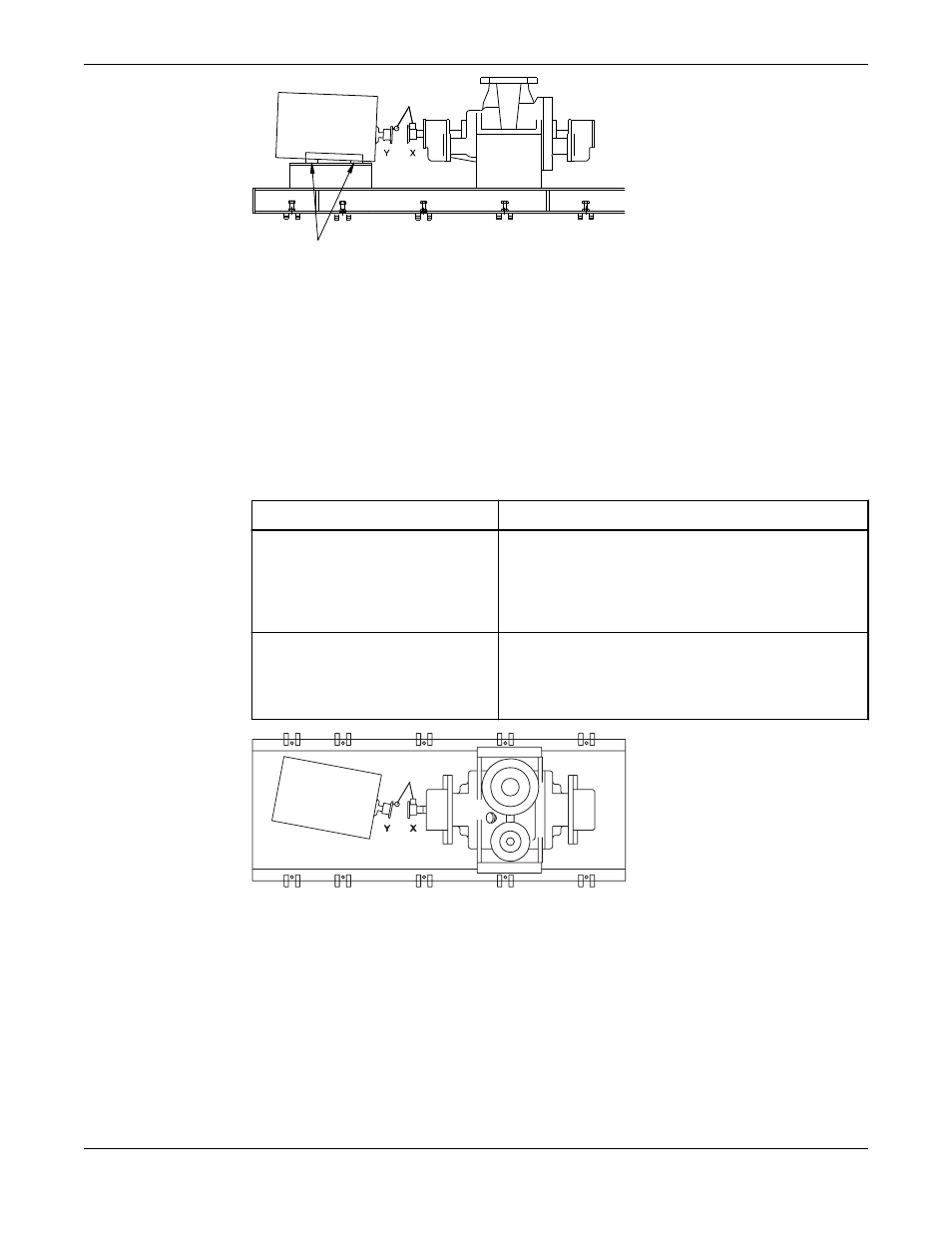

Рис. 6: Пример неправильной вертикальной соосности (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка угловой соосности для горизонтальной коррекции
1. Обнулите индикатор угловой соосности (А) в точке полумуфты привода (Y), на 90° отстоящей
влево от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показание индикатора.
Если показания индикатора... То...
Отрицательный Половины муфты находятся справа дальше друг от
друга, чем слева. Выполните один из следующих
шагов:
• Сместите торец вала привода влево.
• Сместите противоположный конец вправо.
Положительный Половины муфты находятся справа ближе друг к другу,
чем слева. Выполните один из следующих шагов:
• Сместите торец вала привода вправо.
• Сместите противоположный торец влево.
Рис. 7: Пример неправильной горизонтальной соосности (вид сверху)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка параллельной соосности для вертикальной коррекции
Перед выполнением данной процедуры убедитесь в правильной настройке циферблатных
индикаторов.
Агрегат имеет хорошую параллельную соосность, если индикатор параллельности (Р) не
изменяется более чем на 0,002 дюйма (0,05 мм) при измерении в четырех точках, отстоящих одна
от другой на 90°, при рабочей температуре.
1. Обнулите индикатор параллельной соосности (P) в верхнем центральном положении («на 12
часов») полумуфты привода (Y).
Установка
26 Model 3620, API Type BB2 Single Stage / ISO 13709 1st/2nd Editions / API 610 8th through 11th Editions
Руководство по установке, эксплуатации и техобслуживанию
