b) Установите гайки на каждую вторую шпильку.
c) Равномерно затяните гайки, чтобы поверхности головки и кожуха соприкасались,
образовывая металлический контакт.
d) Пометьте каждую из этих гаек как группу A.
e) Установите остальную половину гаек (группа B).
f) Затяните гайки группы B с моментом, равным примерно 150 фунтов силы на фут (203 Нм).
g) Проставьте монтажные метки на гайках группы B и головке.
h) Затяните гайки группы B сильнее, повернув каждую гайку по часовой стрелке на 17°-19°
относительно отметки на головке.
i) Ослабьте гайки группы A.
j) Повторите действия F – H для гаек группы A.
6. Установите на прежнее место дополнительную охлаждающую пластину (490), прокладки
(360U и 360S не показаны) и винты с цилиндрической головкой и шестигранным углублением
(388K и 388G).
7. Установите на вал патронное механическое уплотнение (250). Пока не затягивайте гайки
сальника.
355
250
490
388K
388G
122
353
100

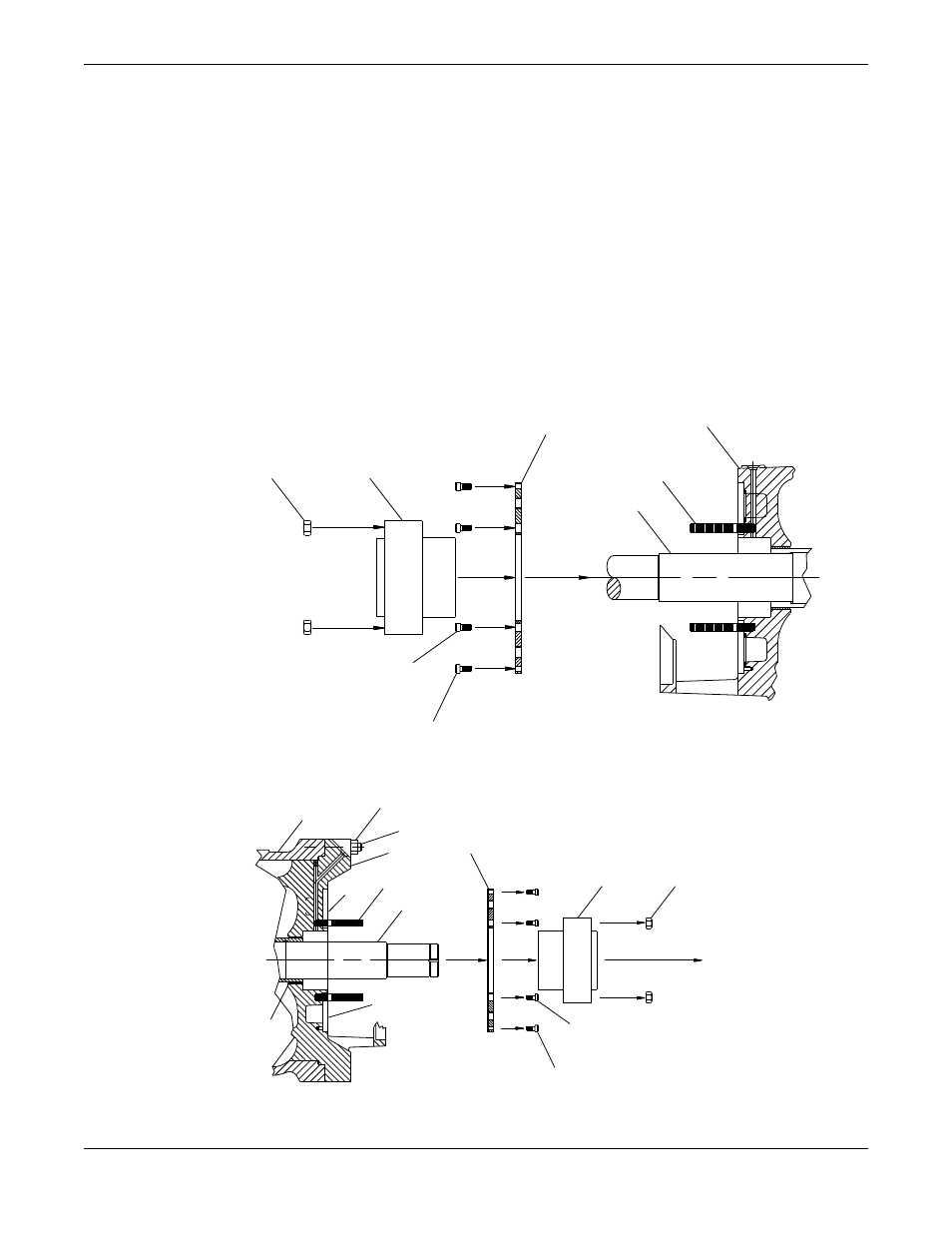

Рис. 11: Установите на радиальную сторону патронное механическое уплотнение
100
425
356A
184
353
122
490
250
355
125
388K
388G
360U
360S
Рис. 12: Установите на упорную сторону патронное механическое уплотнение
