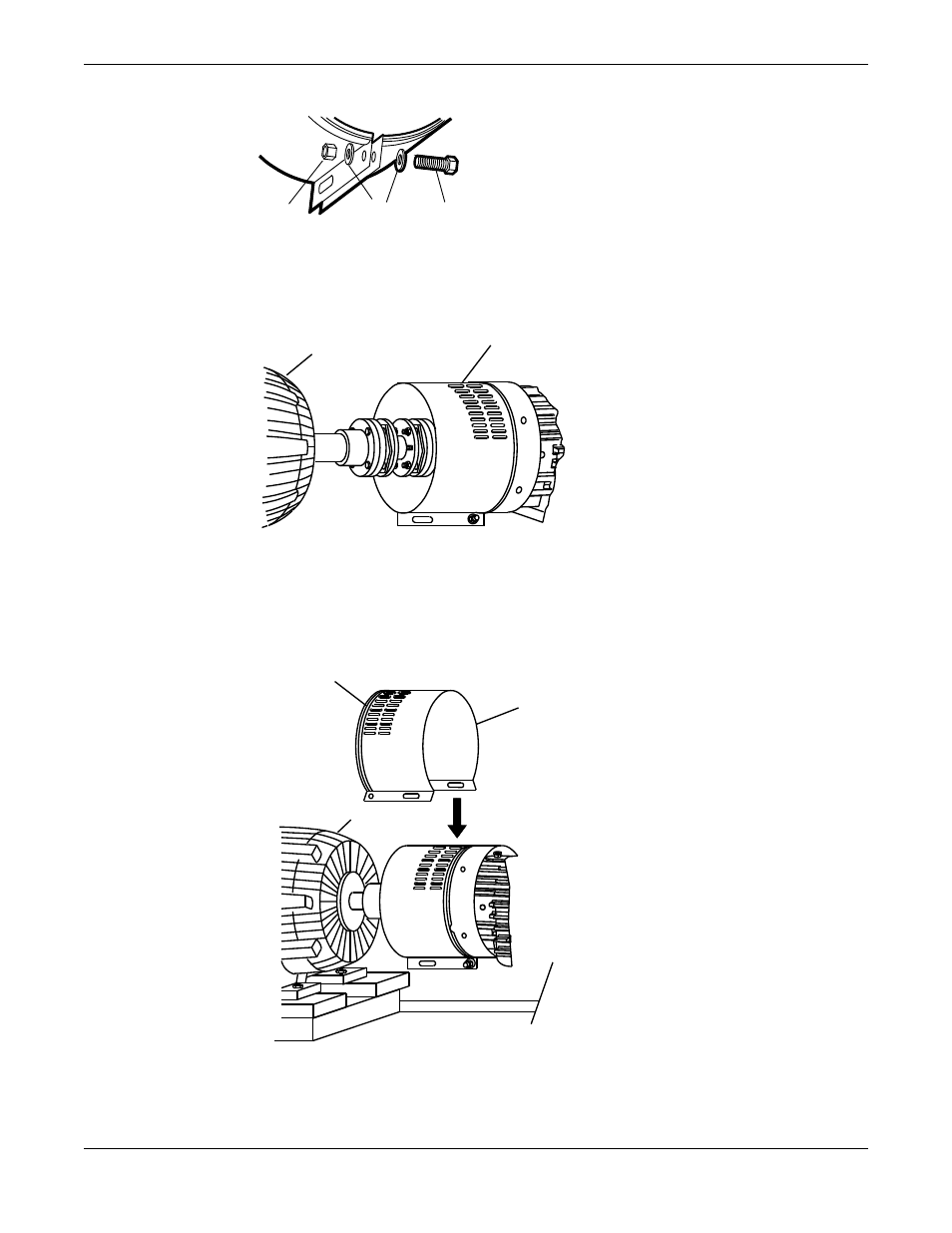

На следующем рисунке приведена правильная последовательность элементов.
1
2
3
1.
Гайка
2.
Шайба
3.
Болт
На следующем рисунке изображена установка в сборке.
1
2
1.
Привод
2.
Половина кожуха муфты
6. Слегка расширьте отверстие второй половины кожуха и наденьте его на установленную
половину таким образом, чтобы кольцевая канавка на второй половине кожуха была обращена
к приводу.
1
2
3
1.
Кольцевая канавка
2.
Половина кожуха муфты
3.
Привод
7. Наденьте концевую пластинку на вал привода и поместите концевую пластинку в кольцевую
канавку задней части половины кожуха муфты.
