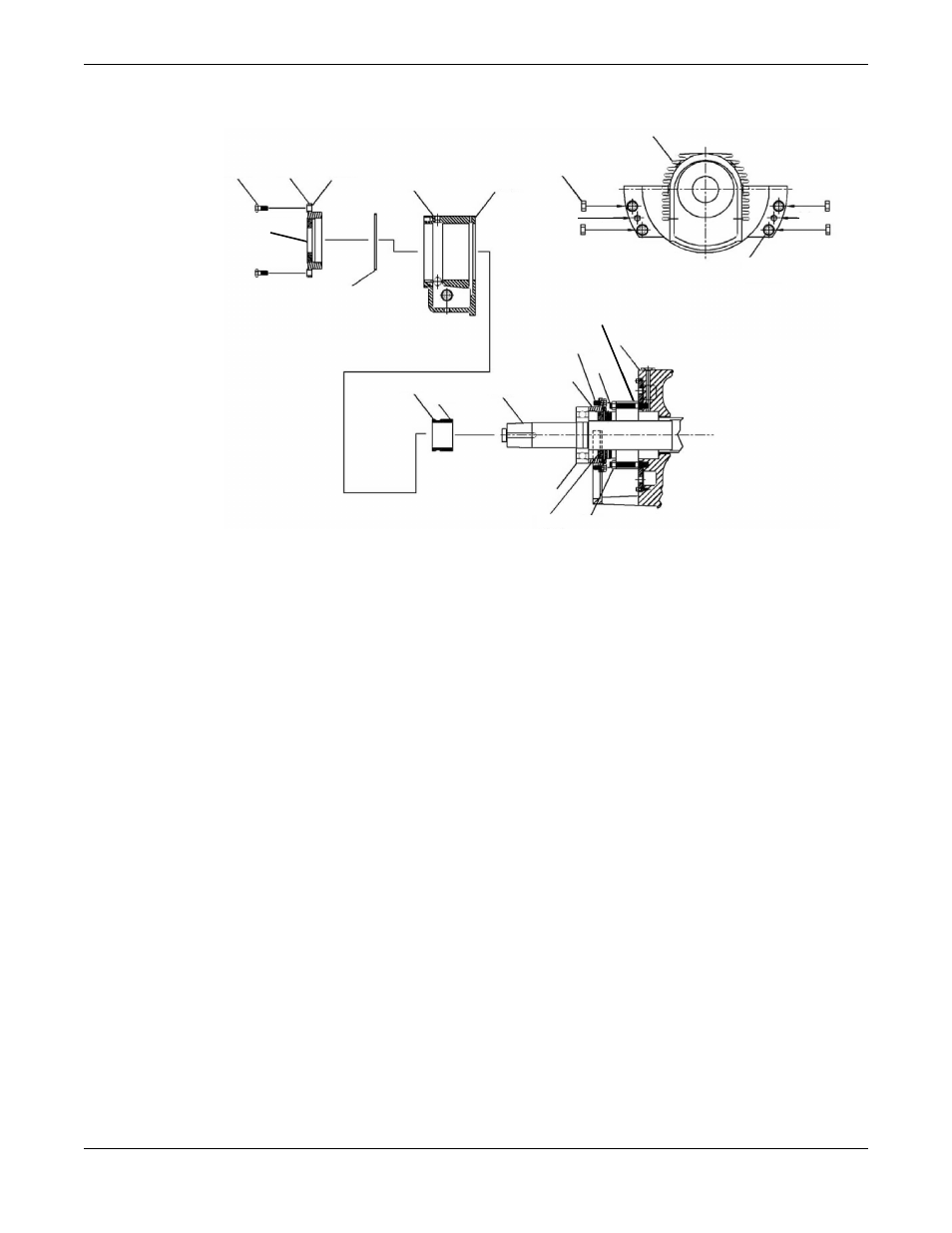

Разборка радиальной стороны (насосы с шарикоподшипником)
469J
469J
134
427J
371T
100
371C
353
160
250
122
168
333A 355
324
388L
360A
134
371C 160 360A
114
332A
1. Отвинтите и снимите болты крышки (371C) и наружную концевую крышку (160). Отпустите
внутреннюю концевую крышку (160) и болты крышки (371C).
С наружной крышкой (160) снимется лабиринтное уплотнение (332A) и прокладка корпуса
подшипника (360A).
2. Снимите штифты (469J) между фланцем кожуха подшипника и фланцем корпуса.
Место подсоединения кожуха к картеру упоминается как постель.
3. Отвинтите кожух подшипника от постели, сняв четыре гайки (427J).
4. Снимите шпильки (371T). Поверните корпус подшипника, чтобы снять болты внутренней
концевой крышки (371C).
5. Снимите маслоудерживающее кольцо (114).
6. Снимите корпус подшипника (134) с вала.
Прокладка (360A) останется на кожухе подшипника.
7. Отпустите винты (388L) на втулке маслоудерживающего кольца (324) и снимите втулку.
8. Используйте съёмник для подшипников, чтобы снять радиальный подшипник (168) с вала.
