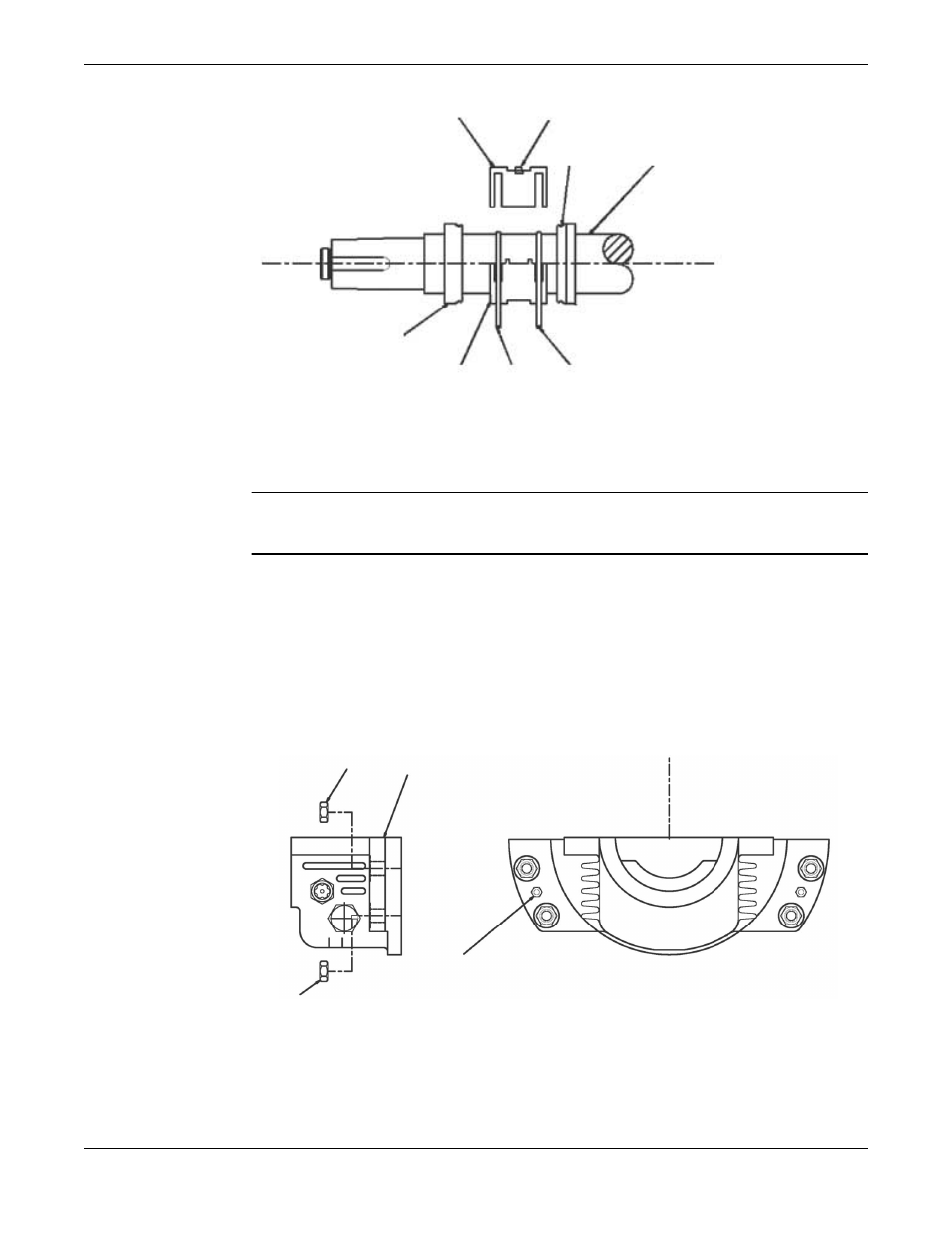

4. Поднимите нижнюю часть кожуха на место, установив на место внутренние
маслоудерживающие кольца (323) в канавки кожуха подшипника.
5. Поместите установленное внутреннее лабиринтное уплотнение (333A) в нижнюю часть
кожуха.
ПРИМЕЧАНИЕ:
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
6. Затяните от руки нижнюю часть кожуха к опорному фланцу на шпильках крепления кожуха
подшипника (371T) и гайки (427J).
7. Установите втулочный подшипник (117):
a) Поместите нижнюю часть втулочного подшипника (117) на вал (122) и поверните ее вокруг
вала в кожух нижнего подшипника вместе с соответствующими маслоудерживающими
кольцами. Поместите внутренние маслоудерживающие кольца (323) в канавки на
втулочных подшипниках.
b) Установите штифты (469J) в предварительно просверленные отверстия между корпусным
фланцем и опорным фланцем.
427J
427J
134
469J
c) Затяните гайки (427J) крепления кожуха подшипника на шпильках корпуса (371T).
d) Поместите верхнюю часть втулочного подшипника (117) на вал, переместив в сторону
маслоудерживающие кольца. Поместив на место верхнюю часть подшипника переместите
обратно маслоудерживающие кольца в кожух подшипника и канавки втулки.
8. Установите наружное лабиринтное уплотнение (332A).
