Монтаж и выравнивание опорной плиты

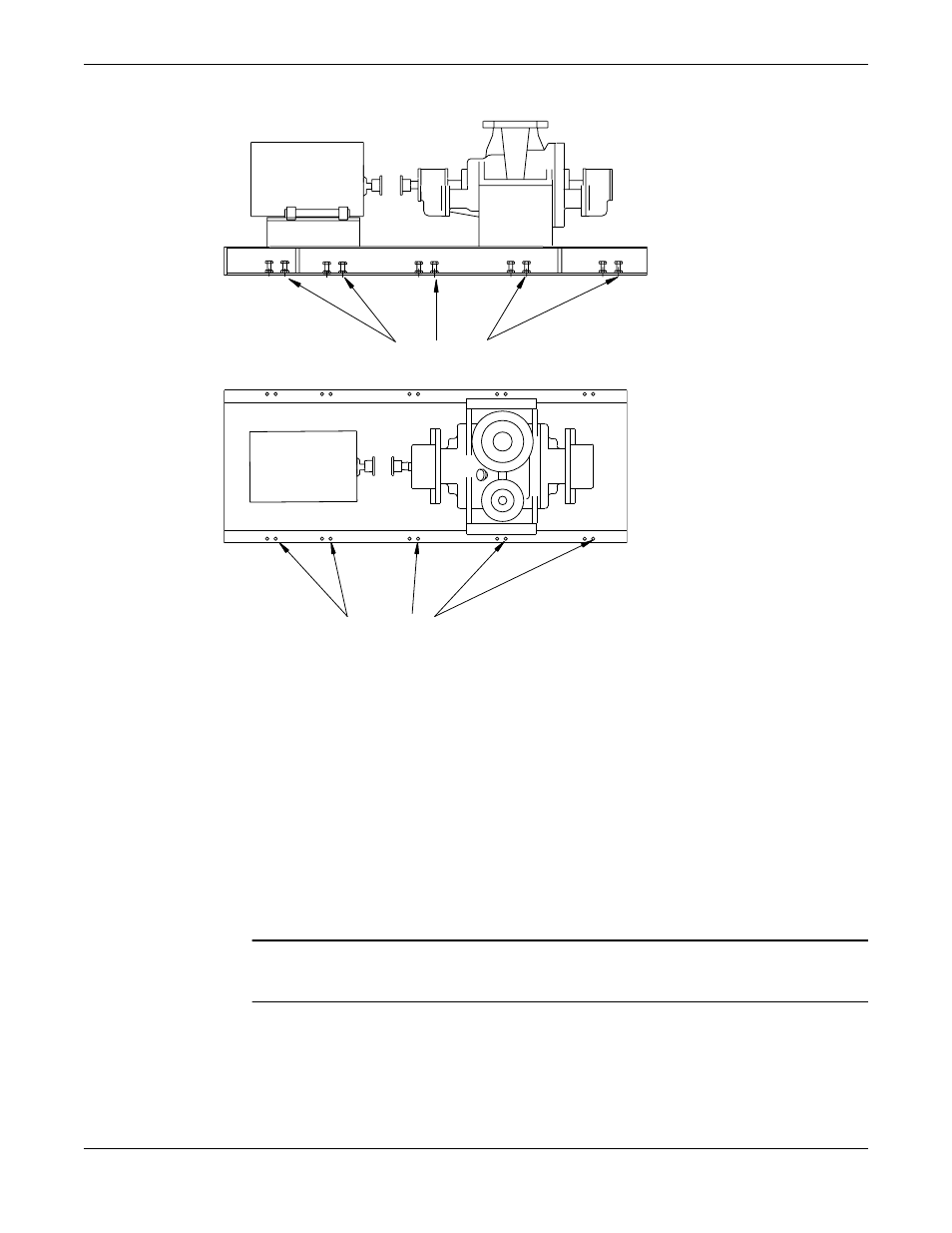

Рис. 4: Расположение зажимных винтов, вид сбоку
Рис. 5: Расположение зажимных винтов, вид сверху
1. Осторожно опустите опорную плиту на болты фундамента.
Опорная плита будет лежать сверху фундамента, удерживаемая зажимными болтами.
2. Отрегулируйте выравнивание зажимными болтами, расположенными рядом с отверстиями
фундаментных болтов, чтобы опорная плита лежала над фундаментом на высоте 1 – 2 дюйма
(25 – 50 мм) над фундаментом, чтобы выполнить соответствующее цементирование.
Это обеспечит равномерную нагрузку опорной плиты на фундамент после цементирования.
3. Выровняйте опорную плиту с точностью 0,002 дюйма./фут (0,167 мм/м) по длине или
ширине опорной плиты с помощью зажимных болтов.
• Максимальное общее отклонение между одной и другой сторонами опорной плиты
составляет 0,015 дюйма (0,38 мм)
• Для регулировки уровня используйте монтажную поверхность плиты.
4. Используйте не клейкий (противозадирный) компаунд, такой как смазочный воск для
покрывания части зажимных болтов, которые соприкасаются с цементным раствором.
Это поможет снять зажимные болты после цементирования.
ПРИМЕЧАНИЕ:
Не используйте масла или жидкий воск.
5. Наживите на фундаментные болты гайки и заверните их от руки.
Установка насоса, привода и муфты
1. Установите и прикрепите насос к опорной плите. Используйте подходящие болты.
2. Установите привод на опорную плиту. Используйте подходящие болты и затяните их
вручную.
