Описание изделия, Общее описание модели – Инструкция по эксплуатации Goulds Pumps 3620 - IOM
Страница 16
Описание изделия
Общее описание модели
Описание изделия

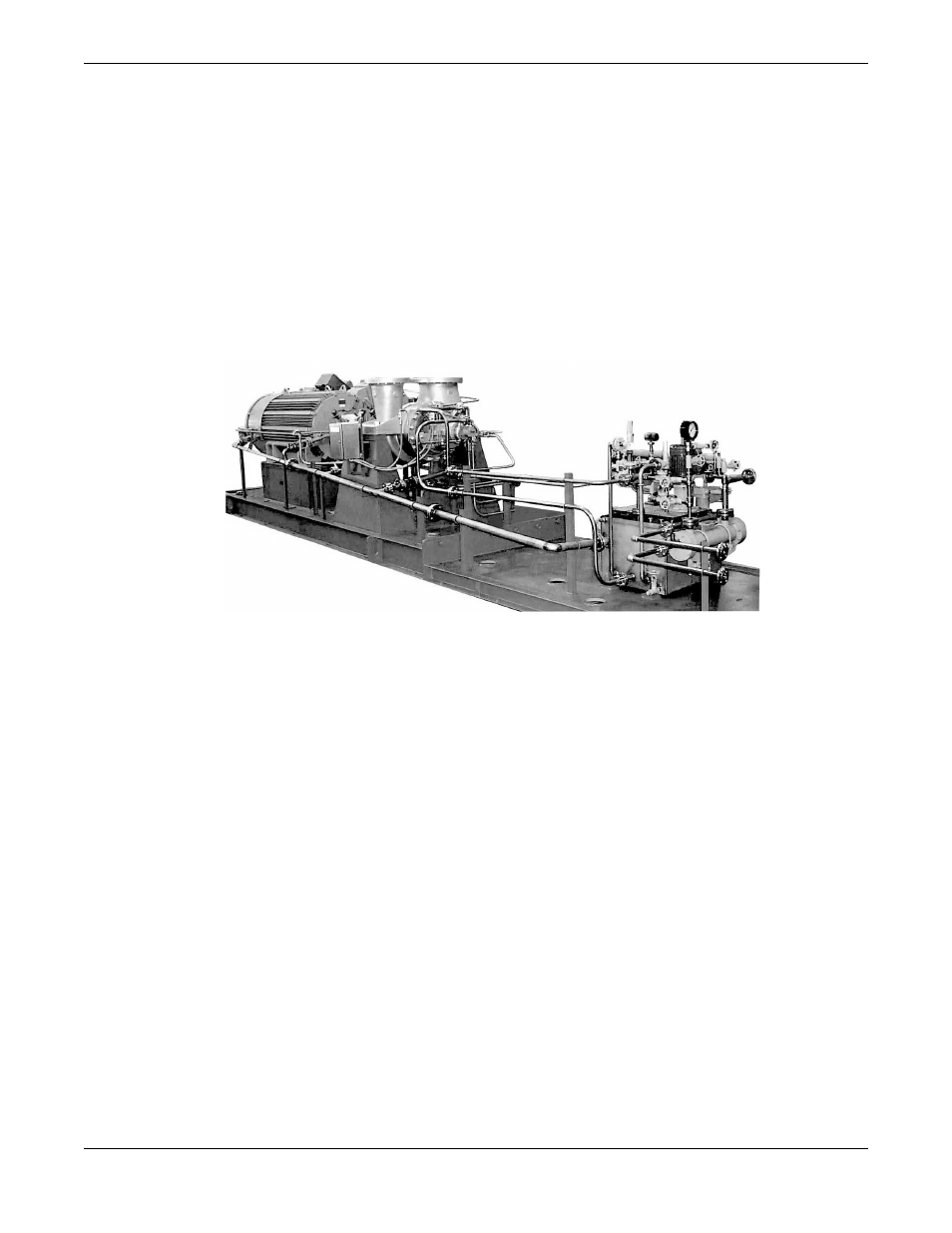

Модель 3620 представляет собой горизонтальный центробежный насос, отвечающий требованиям
стандарта API 610 (редакции с 8-ой по 11-ую) (стандарта ISO 13709, 1-ая и 2-ая редакции) и
обладающий следующими характеристиками:
• Высокое давление
• Высокая температура
• Одноступенчатый насос
• Между подшипниками
Кожух
Кожух крепится по осевой линии с верхним впускным и верхним нагнетательным патрубками.
Компрессионные прокладки на двух уплотняющих поверхностях с металлическим контактом
полностью герметичны.
Используются фланцы с выступающим ободком согласно ASME Class 300 и с концентрическими
канавками 125-250 RMS. Также предлагаются фланцы других типов:
• ASME Class 300 кольцевое соединение
• ASME Class 600 выступающий ободок с концентрическими канавками
• ASME Class 600 кольцевое соединение
Рабочее колесо
Рабочее колесо полностью закрыто, а крутящий момент передается с помощью шпонки.
Уплотнительная камера
Уплотнительная камера соответствует размерам, указанным в стандарте API 682 (2-ая редакция), что
обеспечивает улучшенные характеристики механических уплотнений. В стандартной
комплектации поставляются патронные механические уплотнения.
Приводная часть
Приводная часть обладает следующими характеристиками:
• В стандартной комплектации поставляются подшипники в корпусе из углеродистой стали.
• Уровень масла можно наблюдать через смотровой люк.
• В стандартной комплектации поставляются масляные резервуары постоянного уровня и
лабиринтные уплотнения.
Описание изделия
14
Model 3620, API Type BB2 Single Stage / ISO 13709 1st/2nd Editions / API 610 8th through 11th Editions
Руководство по установке, эксплуатации и техобслуживанию
