2. Поверните индикатор в нижнее центральное положение («на 6 часов»).
3. Запишите показание индикатора.
Если показания
индикатора... То...
Отрицательный Полумуфта насоса (Х) находится ниже, чем полумуфта привода (Y).
Удалите регулировочные шайбы с общей толщиной, равной
половине показателя индикатора, из-под каждой опорной стойки
привода.
Положительный Полумуфта насоса (Х) находится выше, чем полумуфта привода
(Y). Добавить регулировочные шайбы с общей толщиной, равной
половине показателя индикатора, под каждую опорную стойку
привода.
ПРИМЕЧАНИЕ:
Во избежание нарушения соосности под каждой опорой привода должно находиться равное
количество регулировочных шайб. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
1
1. Регулировочные шайбы

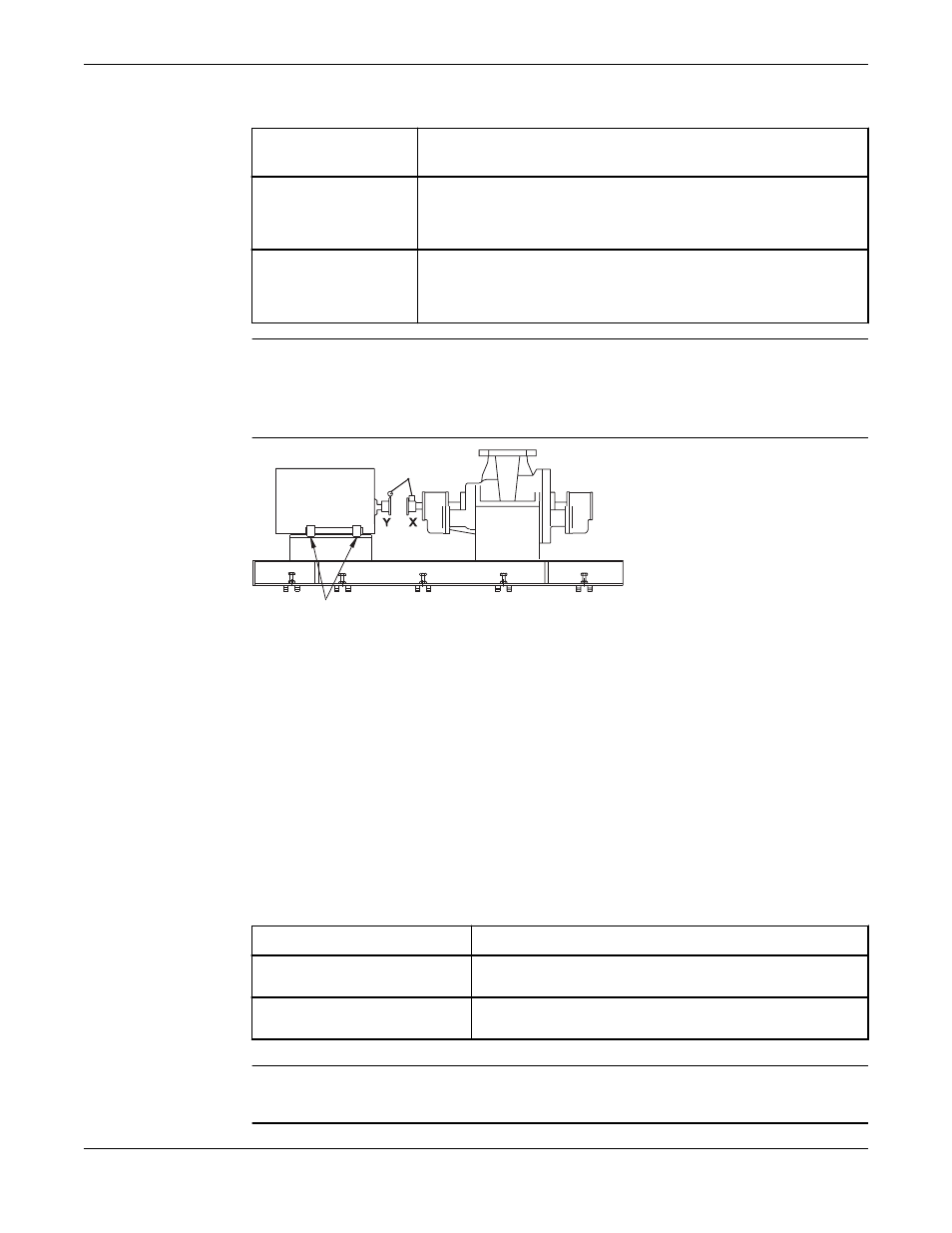

Рис. 8: Пример неправильной вертикальной соосности (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка параллельной соосности для горизонтальной коррекции
Агрегат имеет хорошую параллельную соосность, если индикатор параллельности (Р) не
изменяется более чем на 0,002 дюйма (0,05 мм) при измерении в четырех точках, отстоящих одна
от другой на 90°, при рабочей температуре.
1. Обнулите индикатор параллельной соосности (P) в точке полумуфты привода (Y), на 90°
отстоящей влево от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показание индикатора.
Если показания индикатора... То...
Отрицательный Полумуфта привода (Y) находится слева от полумуфты
насоса (X).
Положительный Полумуфта привода (Y) находится справа от полумуфты
насоса (X).
4. Осторожно сдвиньте привод в нужном направлении.
ПРИМЕЧАНИЕ: Привод должен перемещаться плавно. Несоблюдение данных требований
может отрицательно повлиять на коррекцию горизонтального угла.
Установка
Model 3620, API Type BB2 Single Stage / ISO 13709 1st/2nd Editions / API 610 8th through 11th Editions
Руководство по установке, эксплуатации и техобслуживанию 27
