Номера подшипников основаны на обозначениях SKF/MRC.
Табл. 3: Посадки шарикоподшипников модели 3620
Группа
типоразмера
насоса
Радиальный
подшипник
Упорный
подшипник
Отверстие в
кожухе
подшипника
Обточка вала
S
6309
7309/BECBM
3,9369
3,9379
1,7722
1,7718
M, MX
6312
7312/BECBM
5,1181
5,1191
2,3628
2,3623
L, LX
6313
7313/BECBM
5,5118
5,5128
2,5597
2,5592
XL
6318
7318/BECBM
7,4809
7,4820
3,5440
3,5434
X, XXL, XLX
6320
7320/BECBM
8,4652
8,4663
3,9377
3,9371
XX
6224
7320/BECBM
8,4652
8,4663
Упорный
3,9377
3,9371
Радиальный
4,7255
7,7249
Корпус подшипника
При осмотре корпуса подшипника выполните следующие виды проверки.
• Убедитесь в том, что корпус подшипника абсолютно чист и не имеет каких-либо неровностей.
• Удалите все свободные или чужеродные вещества.
• Проверьте соответствие отверстия в кожухе подшипника размерам, приведенным в таблице
«Посадки шарикоподшипников».
• При необходимости замените или отремонтируйте корпус.

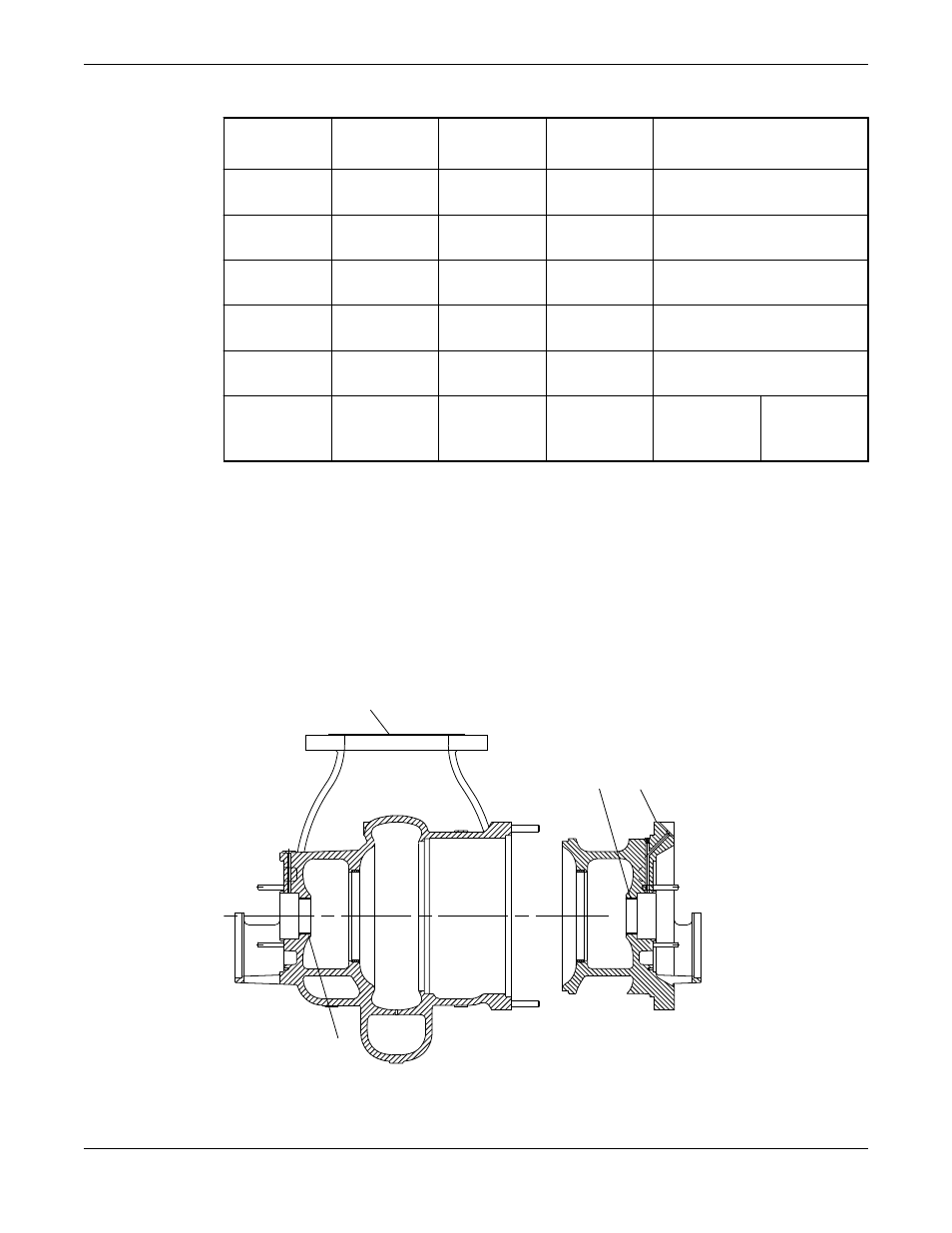

Замена изнашиваемых деталей
Замена сужающей втулки
100
184
125
125
Сужающая втулка (125) крепится запрессовкой и прихваточными сварными швами.
1. Снятие втулки:
a) Расшлифуйте прихваточный сварной шов.
Техническое обслуживание
74
