Инструкция по эксплуатации Goulds Pumps 3620 - IOM
Страница 88
355
333A
168
122
160
371C
353 250
100
134
357P
469J
360A
134
324
114
332A
360A
160A
371C
469J

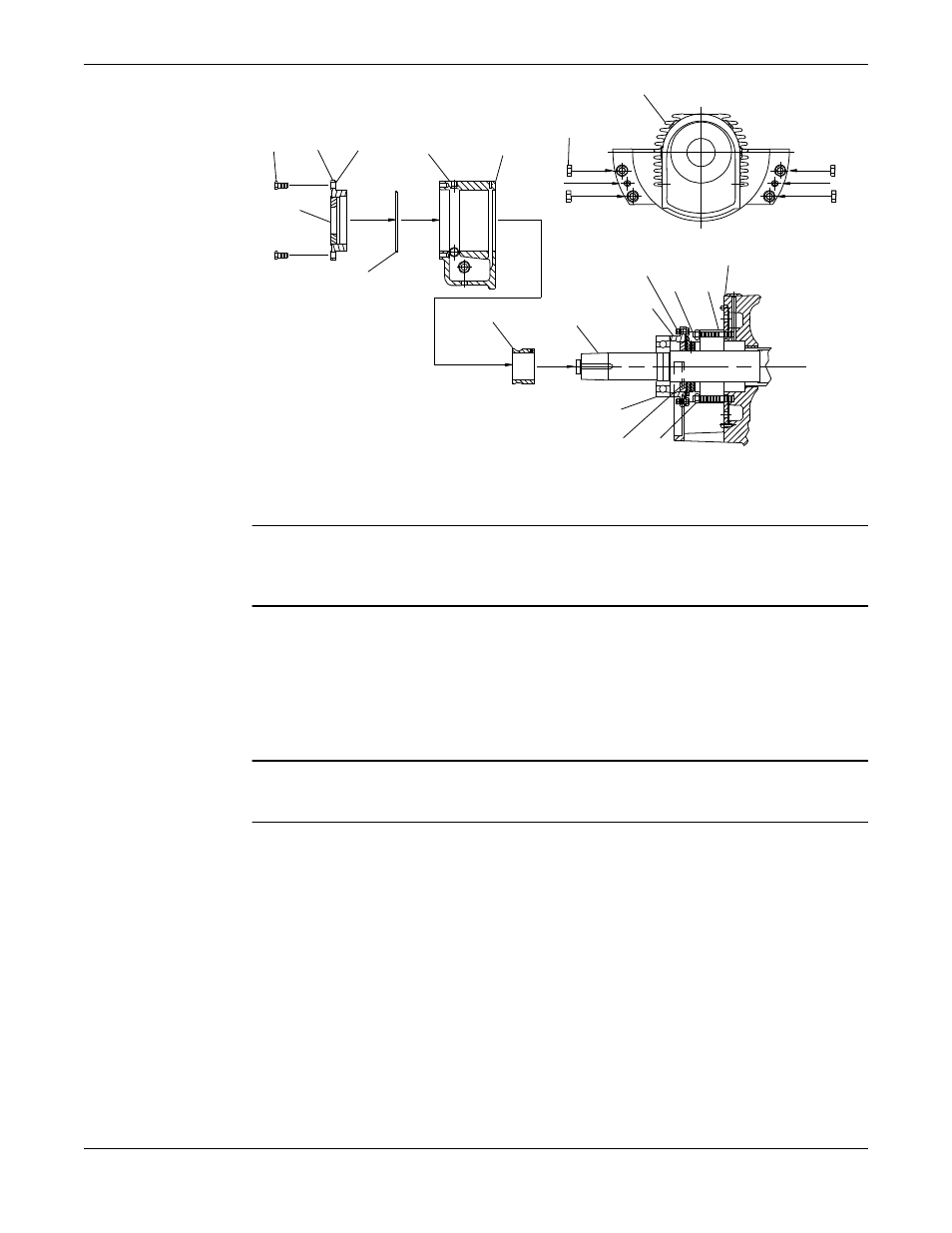

5. Установите кожух подшипника (134).
Для правильной установки на вал кожух подшипника устанавливается на штифт в корпусе
(100).
ПРИМЕЧАНИЕ:
Фланец кожуха подшипника должен без зазора прилегать к посадочному фланцу подшипника
(металл по металлу).
6. Установите маслоудерживающее кольцо (114).
7. Установите концевую крышку прокладки с наружной стороны (360A).
8. Соберите внешнее лабиринтное уплотнение (332A) на наружной крышке с радиальной
стороны (160):
a) Очистите концевую крышку растворителем.
b) Установите лабиринтное уплотнение (332A) на крышку отверстия (160).
c) Посадите на место уплотнение с помощью молотка.
ПРИМЕЧАНИЕ:
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
9. Установите концевую крышку (160). Затяните все винты концевой крышки (371C).
Техническое обслуживание
86
Model 3620, API Type BB2 Single Stage / ISO 13709 1st/2nd Editions / API 610 8th through 11th Editions
Руководство по установке, эксплуатации и техобслуживанию
