Рекомендация Пояснение/комментарий
Следует учитывать возникновение
нежелательных шумов и вибраций.
Шумы и вибрации наилучшим образом гасятся
при установке насоса на бетонном основании с
подстилающим слоем грунта.
При верхнем расположении насоса
необходимо принять отдельные меры по
снижению возможной передачи шума.
Рекомендуется получить консультацию
специалиста по защите от шума.
Требования к фундаменту
Требования
• Фундамент должен обеспечивать поглощение любых видов вибрации и служить постоянной
жесткой опорой для агрегата.
• Расположение и размер отверстий для болтов фундамента должно соответствовать монтажной
схеме, входящей в комплект документации насоса.
• Вес фундамента должен в два–три раза превышать вес насоса.
• Во избежание напряжений и перекосов при затягивании фундаментальных болтов фундамент
должен представлять собой плоское и прочное бетонное основание.
• Наиболее часто используются фундаментные болты втулочного типа и J-образные болты. Оба
указанных типа позволяют перемещение для окончательного регулирования болта.

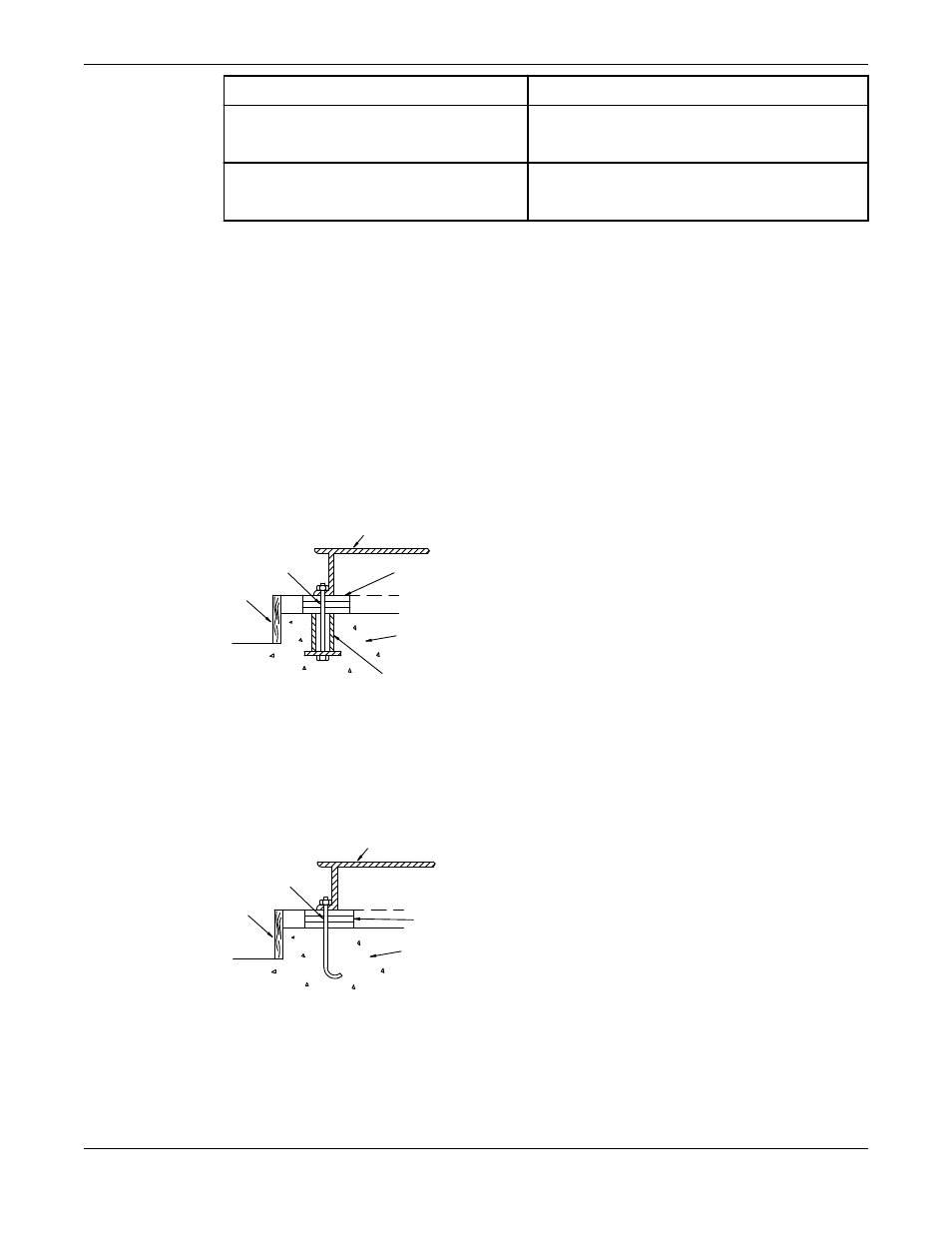

Болты втулочного типа
1
2
3
4
5
6
1. Опорная плита
2. Прокладки или клинья
3. Фундамент
4. Втулка
5. Порог
6. Болт
J-образные болты
1
3
2
4
5
1. Опорная плита
2. Прокладки или клинья
3. Фундамент
4. Порог
5. Болт
Установка
