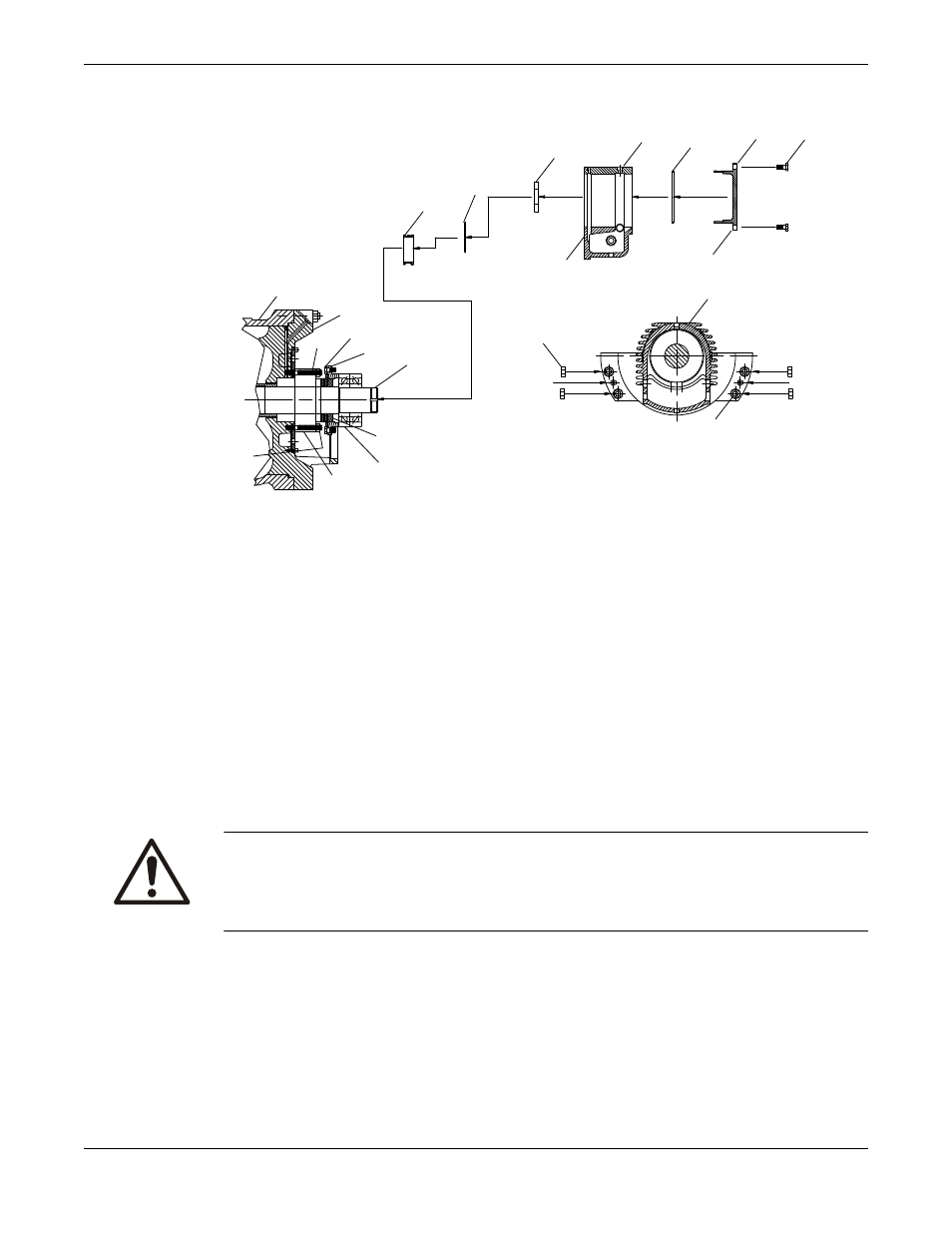

Разборка упорной стороны (насосы с шарикоподшипником)
443B
382
138
134
114
109A 371C
360A
360A
134
427J
469J
371T
100
184
353
371C
160 122
355
250
112A
333A
469J
1. Отвинтите болты крышки (371C) и снимите внешнюю концевую крышку упорного
подшипника (109A). Отпустите внутреннюю концевую крышку (160) и болты крышки (371C).
Прокладки кожуха подшипника (360A) останутся на концевых крышках (109A или 160).
2. Снимите штифты (469J) между фланцем кожуха подшипника и фланцем головки.
Место подсоединения кожуха к картеру упоминается как постель.
3. Отвинтите кожух подшипника от постели, сняв четыре гайки (427J).
4. Снимите шпильки (371T). Поверните кожух подшипника, чтобы снять болты внутренней
концевой крышки (371C).
5. Снимите маслоудерживающее кольцо (114).
6. Снимите корпус подшипника (134) с вала.
7. Снимите контргайку (136) и стопорную шайбу (382).
8. Снимите втулку маслоудерживающего кольца (443B). которая удерживается контргайкой (136).
9. Используйте съёмник для подшипников, чтобы снять упорный подшипник (112A) с вала.
Внутреннее кольцо этого сдвоенного подшипника после его снятия остается на валу. Для
снятия внутреннего кольца нагрейте его. Снимите его в сторону насоса.
ПРЕДУПРЕЖДЕНИЕ:
Насос может работать с агрессивными и токсичными жидкостями. Нагрев захваченной или
неосушенной жидкости может стать причиной взрыва. Поэтому производить нагрев запрещается.
Нагрев может также деформировать обрабатываемые поверхности.
