490
388G
388K
250
355
371C
333A
160
112A

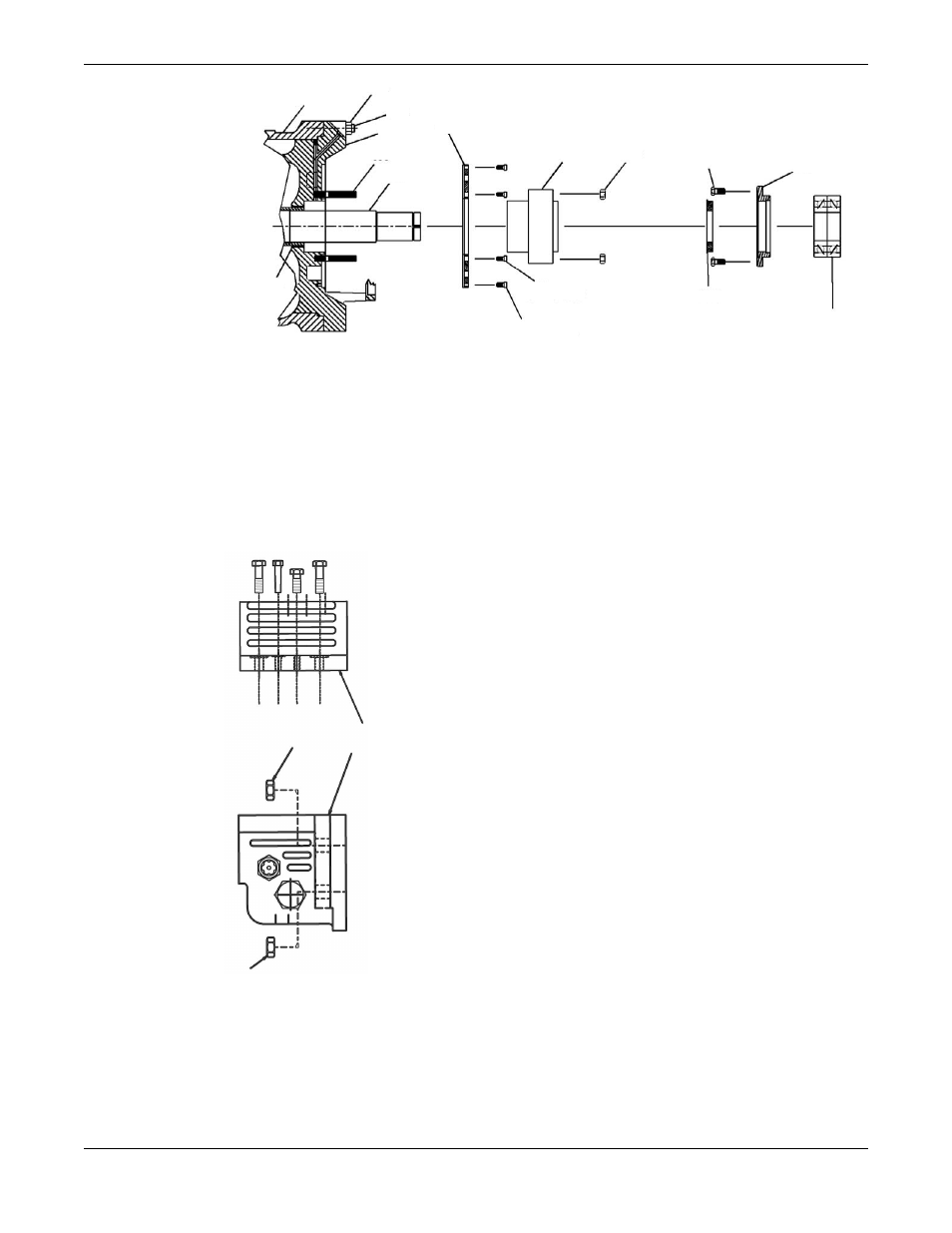

10. Снимите крышку внутреннего подшипника (160), внутреннее лабиринтное уплотнение (333A)
и внутренние болты крышки подшипника (371C).
11. Снимите гайки уплотнительной пластины (355) и механическое уплотнение (250).
Обратитесь к инструкциям производителя механического уплотнения.
12. (Дополнительно) Снимите болты пластины охлаждения (388K и 388G), пластину охлаждения
(490) и прокладки пластины охлаждения (360U и 360S не показаны).
Для снятия головки с картера снятие охлаждающей пластины не требуется.
Разборка радиальной стороны (насосы типа втулка/шарикоподшипник)
427J
134
427J
1. Верхняя и нижняя половины кожуха подшипника должны совмещаться на штифтах.
2. Снимите шестигранные винты, которые соединяют верхнюю и нижнюю половины кожуха
подшипника.
3. Затяните два зажимных винта горизонтальных частей фланца кожуха подшипника, чтобы
разделить две половинки.
4. Снимите верхнюю половину кожуха подшипника с верхней половиной втулочного
подшипника (117).
