Монтаж защитного кожуха муфты
Меры предосторожности
ПРЕДУПРЕЖДЕНИЕ:
• Эксплуатация насоса без надлежащим образом установленного защитного кожуха муфты
запрещена.
• Перед выполнением работ по монтажу или техническому обслуживанию необходимо
отключить подачу электрической энергии на привод. Если подача электрической энергии на
привод не будет отключена, это может привести к тяжелым производственным травмам.
• Муфты, используемые зонах, которые классифицируются как взрывоопасные ("Ex"), должны
иметь надлежащую сертификацию и быть изготовлены из искробезопасного материала.

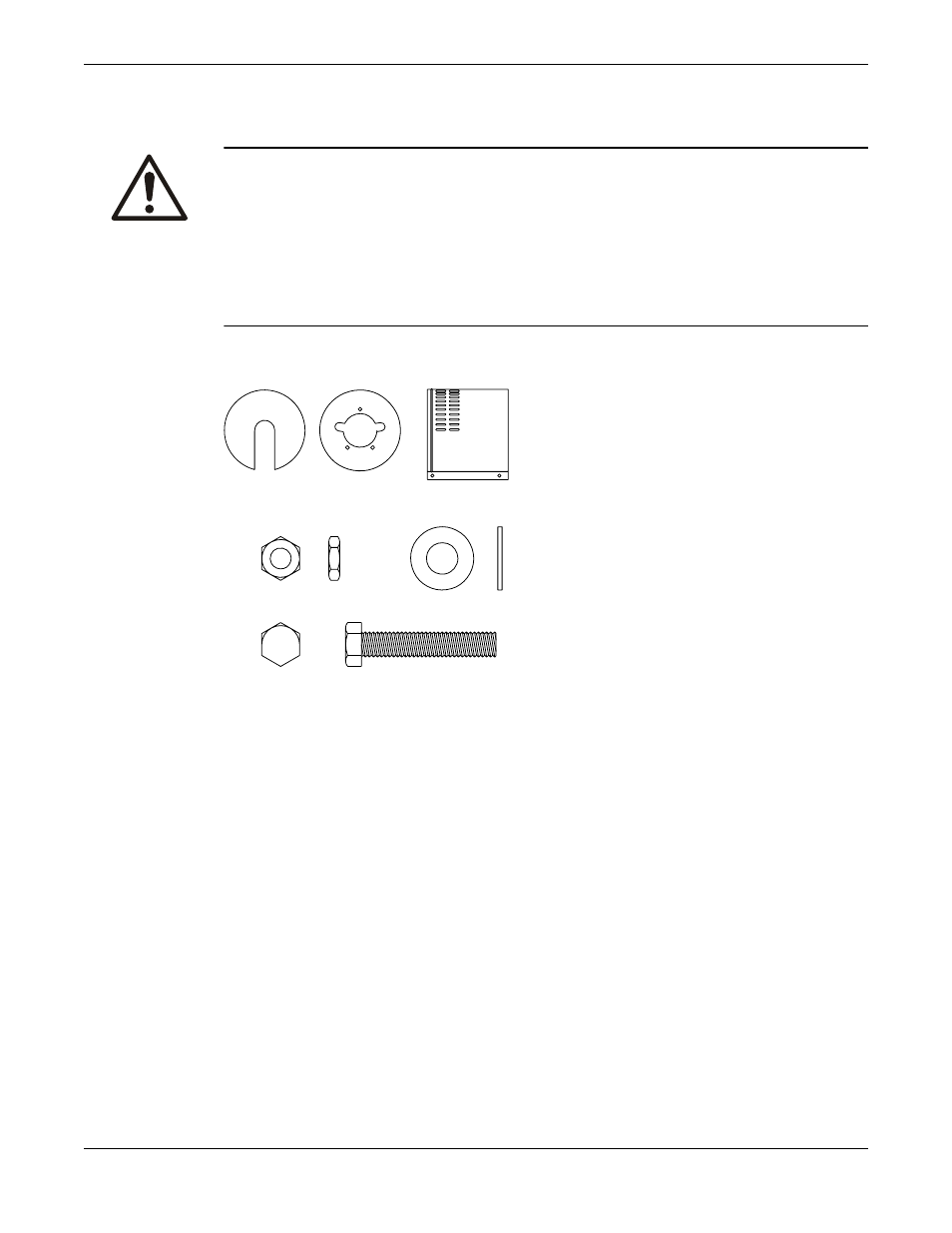

Необходимые детали
Требуются следующие детали:
1
2
3
4
5
6
1.
Концевая пластина (торец привода)
2.
Концевая пластина (торец насоса)
3.
Половина защитного кожуха, требуется 2
4.
гайка 3/8-16, требуется 3
5.
шайба 3/8 дюйма
6.
болт с шестигранной головкой 3/8-16 x 2 дюйма, необходимо 3 шт.
Установка защитного кожуха муфты
1. Установлена ли концевая пластинка (насосной части)?
• Если установлено: надлежащим образом отрегулируйте муфту и перейдите к шагу 2.
• Если не установлено: выполните эти пункты:
a) Снимите проставочную часть муфты.
Ознакомьтесь с инструкциями производителя муфты.
b) Если диаметр ступицы муфты превышает диаметр отверстия в концевой пластинке,
снимите ступицу муфты.
c) Извлеките винты концевой крышки упорного подшипника.
d) Совместите концевую пластину с торцевой крышкой упорного подшипника таким
образом, чтобы отверстия в концевой пластине совмещались с отверстиями торцевой
крышки.
e) Установите три винта концевой крышки упорного подшипника и затяните, соблюдая
моменты затяжки, указанные в таблице с описанием максимальных моментов затяжки для
крепежных деталей.
f) Установите ступицу муфты (если была снята) и проставочную часть муфты.
Ознакомьтесь с инструкциями производителя муфты.
