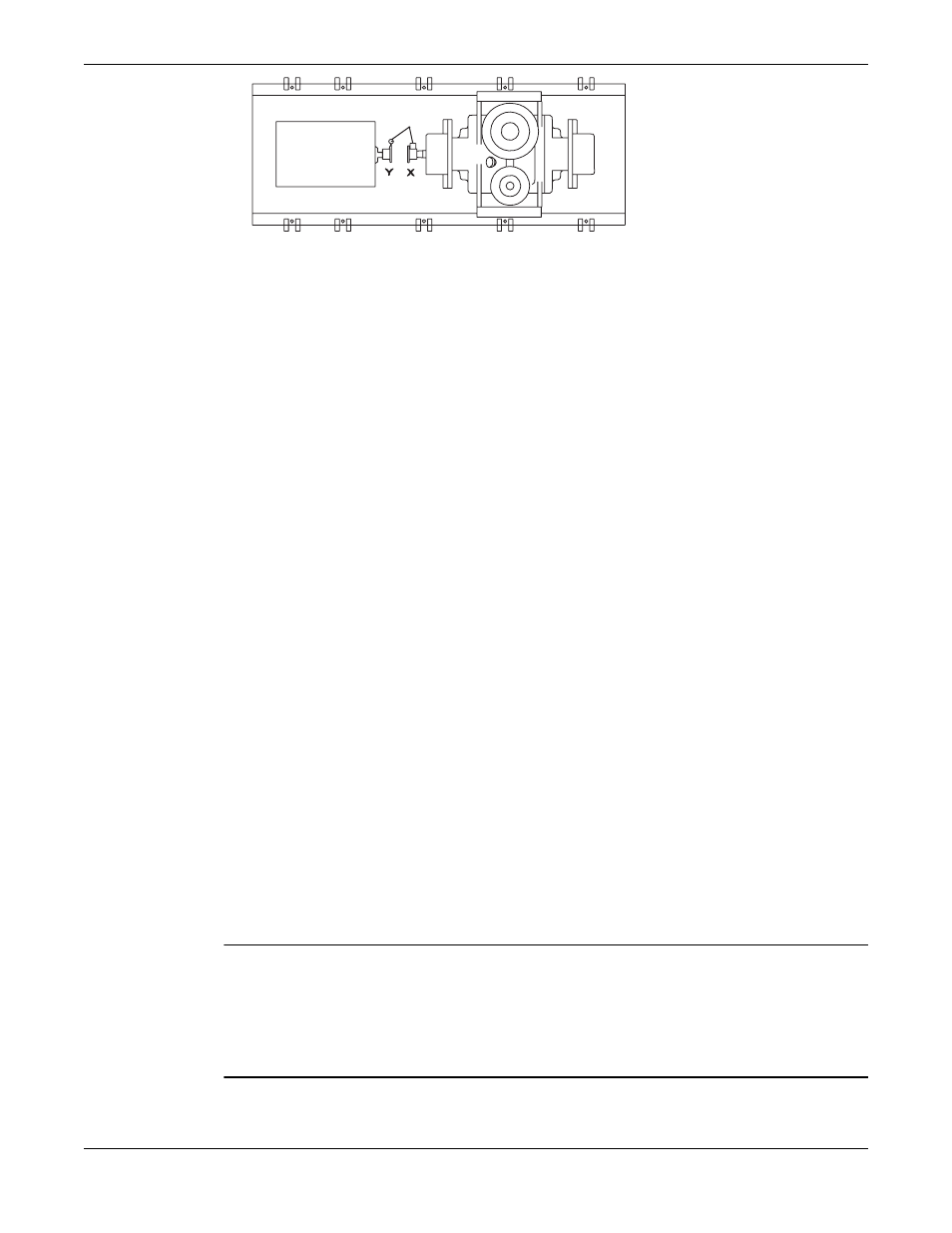

Рис. 9: Пример неправильной горизонтальной соосности (вид сверху)
5. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Окончательная регулировка для вертикальной коррекции
Установка полностью отрегулирована, если показатели как углового (А) так и параллельного (Р)
индикаторов колеблются в пределах не более чем 0,002 дюйма (0,05 мм) при измерении в четырех
точках, отстоящих одна от другой на 90°.
1. Обнулите два циферблатных индикатора (угловой и параллельный) в верхнем центральном
положении («на 12 часов») полумуфты привода (Y).
2. Поверните индикаторы в нижнее центральное положение («на 6 часов»).
3. Запишите показания индикатора.
4. Выполните коррекцию в соответствии с отдельными инструкциями по угловой и
параллельной соосности до тех пор, пока не будут достигнуты допустимые значения.
Окончательная регулировка для горизонтальной коррекции
Установка полностью отрегулирована, если показатели как углового (А) так и параллельного (Р)
индикаторов колеблются в пределах не более чем 0,002 дюйма (0,05 мм) при измерении в четырех
точках, отстоящих одна от другой на 90°.
1. Обнулите два циферблатных индикатора (угловой и параллельный) в точке на левой стороне
полумуфты привода (Y), отстоящей на 90° от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показания индикатора.
4. Выполните коррекцию в соответствии с отдельными инструкциями по угловой и
параллельной соосности до тех пор, пока не будут достигнуты допустимые значения.
Цементирование опорной плиты
Необходимое оборудование:
• Моющие средства. Не следует использовать моющие средства на основе масла, иначе
цементный раствор будет отставать от опорной плиты. Ознакомьтесь с инструкциями
производителя цементного раствора.
• Раствор. Рекомендуется безусадочный цементный раствор.
ПРИМЕЧАНИЕ: Предполагается, что монтажник, руководящий цементированием опорной
плиты, достаточным образом знаком с подходящими методами выполнения работ. Более подробно
соответствующие процедуры описаны в различных публикациях, в частности, в стандарте 610
Американского нефтяного института (API), 10-я редакция, Приложение L, в Рекомендуемой
практике работ 686 указанного института (API RP 686), глава 5 и прочих промышленных
стандартах.
1. Очистите все участки опорной плиты, которые будут иметь контакт с раствором.
2. Оградите фундамент порогом.
3. Тщательно увлажните фундамент, который будет иметь контакт с раствором.
