Насосы на опорном основании 3298 группы S размеров 1 x
1-1/2-6, 1 x 1-1/2-8, 1-1/2 x 3-7 и 2 x 3-6

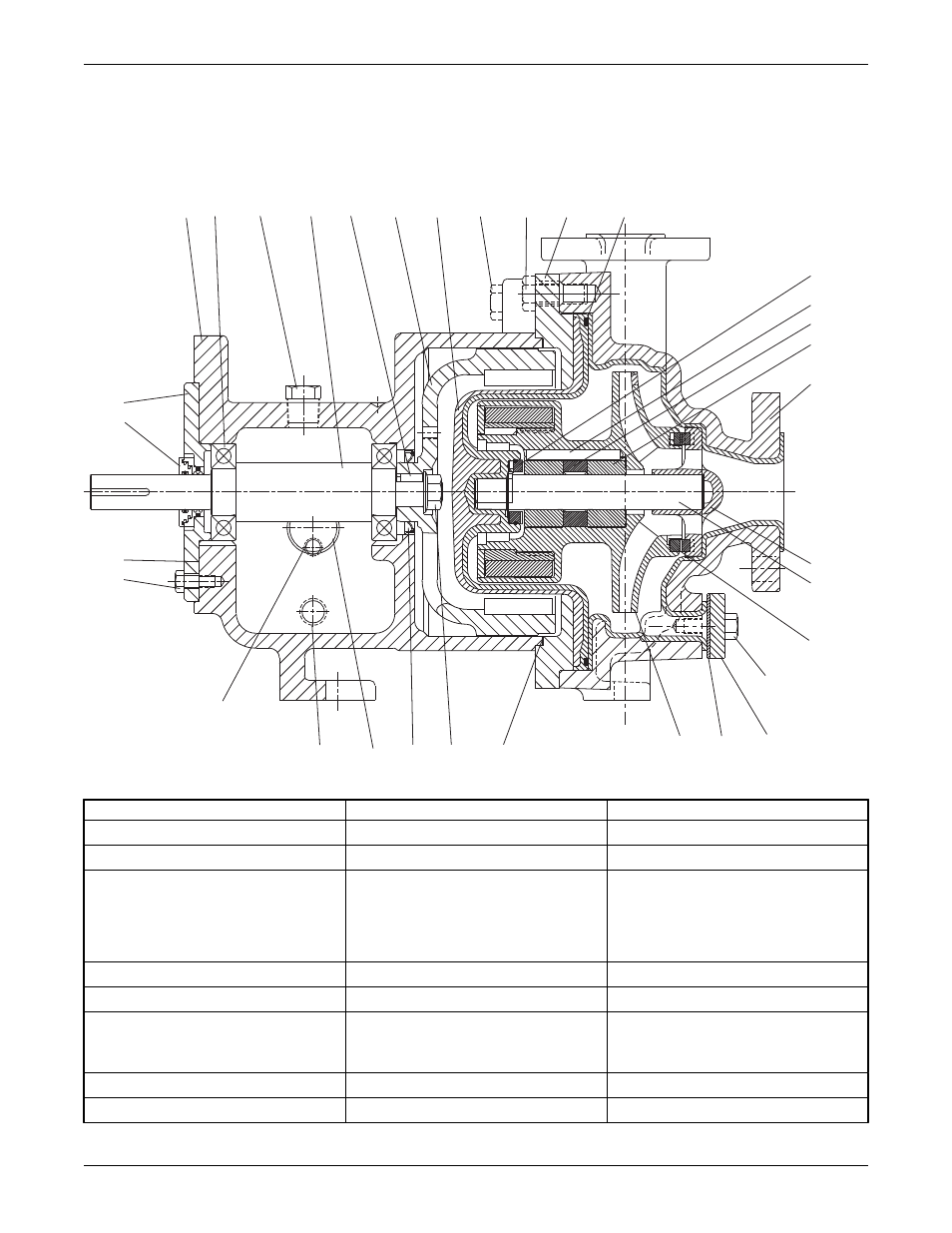

Чертёж насоса на опорном основании группы S
228 112 113A 228 178Y 740B 750 370B 356A 141C 412M
109A
332A
360A
370C
408J
408A 319 333D 355A 360W
101 351G 358
426A
197D
122A
101A
100
197B
157A
178S
197C
Перечень деталей насоса на опорном основании группы S
№ п/п Название детали Материал
100 Кожух Ковкое железо/тефзел
101 Узел крыльчатки Тефзел с углеродным наполнителем
101A 1 Кронштейн подшипника Стандартно: тефзел с углеродным
наполнителем/карбид кремния
Дополнительно: тефзел с углеродным
наполнителем/карбид кремния Dry-
guard
109A Торцевая крышка Эластичная сталь
112 1 Шариковые подшипники Сталь
122A Неподвижный вал Стандартно: карбид кремния
Дополнительно: карбид кремния Dry-
guard
122B Вал привода Сталь
141C Зажимное кольцо Эластичная сталь
Перечень деталей и чертежи поперечного сечения
