332A

370C

109A

360A

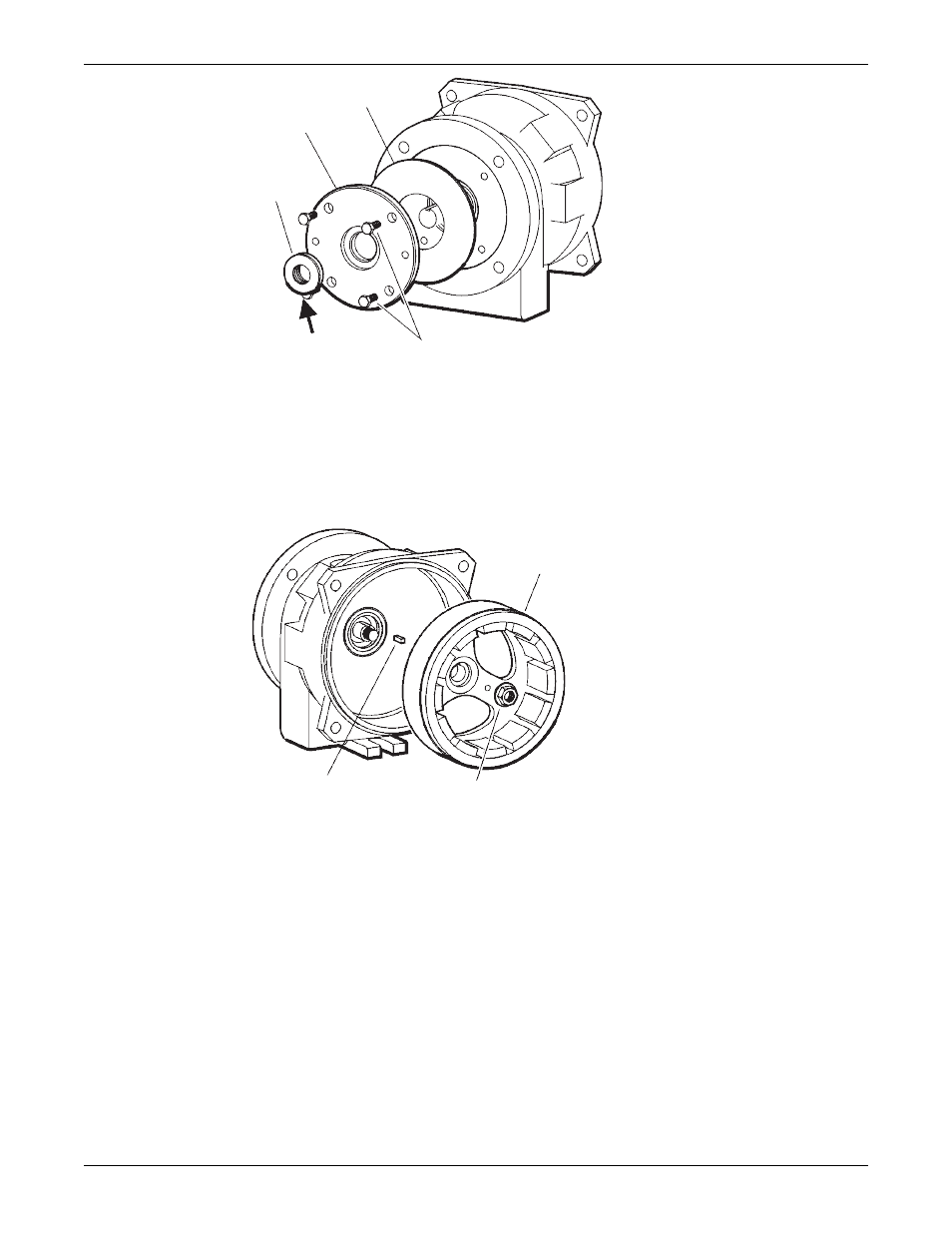

Рис. 68: Узел рамы подшипника

7. Придавите лабиринтное уплотнение (332A) к торцевой крышке (109A):

a) Убедитесь, что уплотнительное кольцо попало в лабиринтное уплотнение.
b) Установите выпускные отверстия в положение 6 часов и придавливайте уплотнение к

торцевой крышке подшипника (109A) до его погружения.
Дополнительная регулировка не требуется.

8. Установите ключ (178Y) на вал (122B).

740B

355A

178Y

Рис. 69: Магнитный узел привода

9. Установите магнитный узел (740B) на вал (122B).
10. Приложите гаечный ключ к валу привода (122B). Установите шестигранную гайку (355A) и

затяните её в соответствие с таблицей моментов затяжки болта в пункте “Повторная сборка”
раздела “Техническое обслуживание”.

11. Для групп M и L, выполните следующие действия.

a) Установите предохранительное кольцо (144A) на раму подшипника (228).
b) Выровняйте отверстие предохранительного кольца с резьбовым отверстием (228),

используя разметочную риску на кольце для определения положения резьбового отверстия
в раме.

c) Слегка ударьте по предохранительному кольцу (144A) резиновым молотком, чтобы оно

вошло в раму подшипника (228).

d) Для групп M и L, закрепите 5/16-дюймовый винт с шестигранной головкой (372Y) на

нижней части рамы (228).
Этот винт предотвращает вращение предохранительного кольца (144A) во время
эксплуатации насоса.

Техническое обслуживание

3298 Family Руководство по установке, эксплуатации и техобслуживанию

81
