Страница 81
740B
228
Регулировочная прокладка

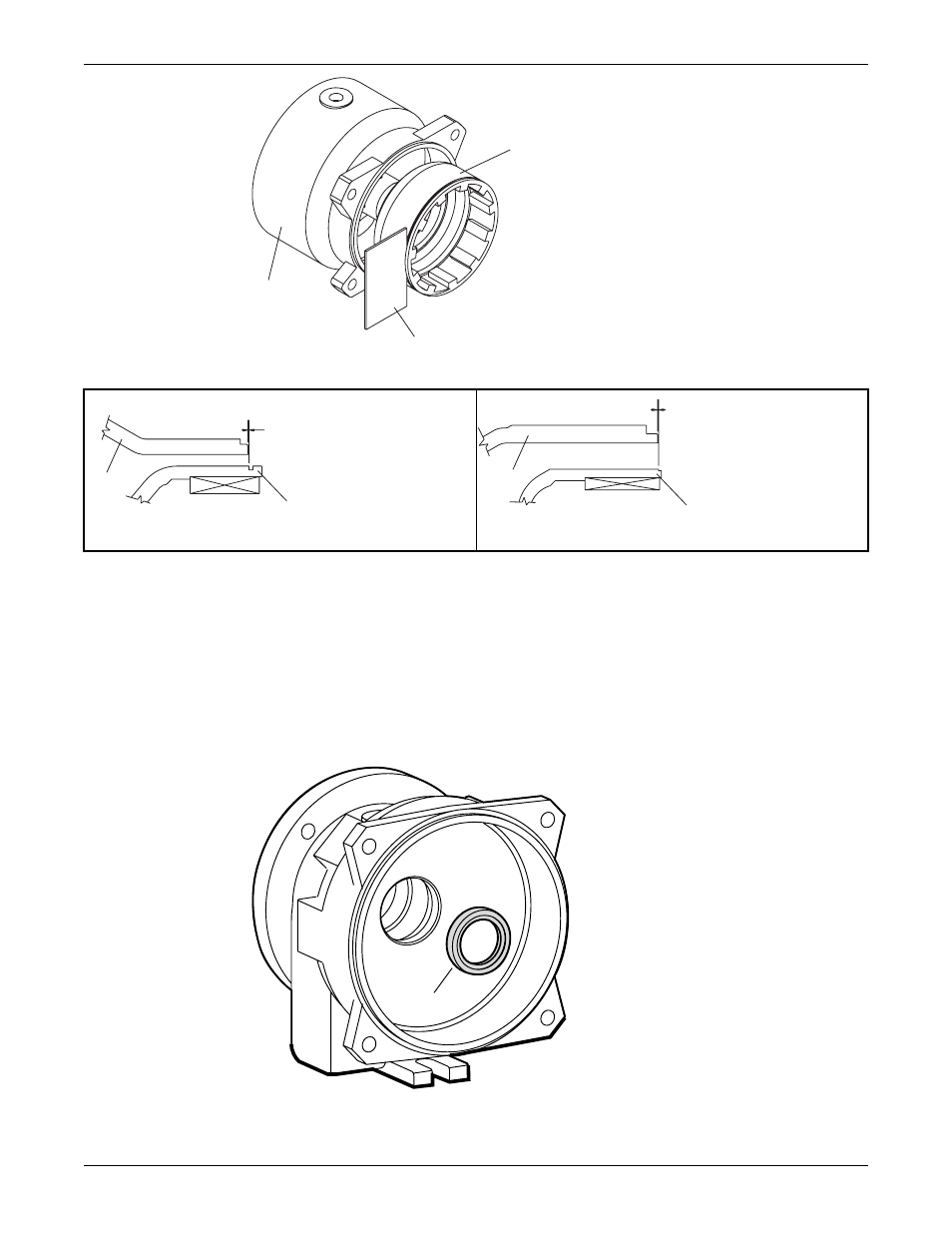

Рис. 61: Магнитный узел привода
228
740B
0,0 дюймов ± 0,010
Рис. 62: Установочные габариты для групп XS и S
228
740B
0,0 дюймов ± 0,010
Рис. 63: Установочные габариты для групп M и L
6. Поверните магнитный узел (740B), чтобы выровнять ключ (178Y) и входное отверстие на С-
образной опоре двигателя (228).
7. Затяните первый винт (222L) через входное отверстие.
8. Снимите регулировочную прокладку и поверните магнитный узел на 90°, чтобы получить
доступ к другому винту.
9. Затяните винт.
Повторная сборка насоса на опорном основании
1. Установите все подшипники (112) с двух сторон вала (122B).
2. Установите манжетное уплотнение (333D) на раму подшипника (228).
333D
Рис. 64: Опорная рама
3. Закрепите раму подшипника (228) на рабочей поверхности с помощью болтов или зажимов.
Техническое обслуживание
3298 Family Руководство по установке, эксплуатации и техобслуживанию
79
