Y X
Регулировочные шайбы

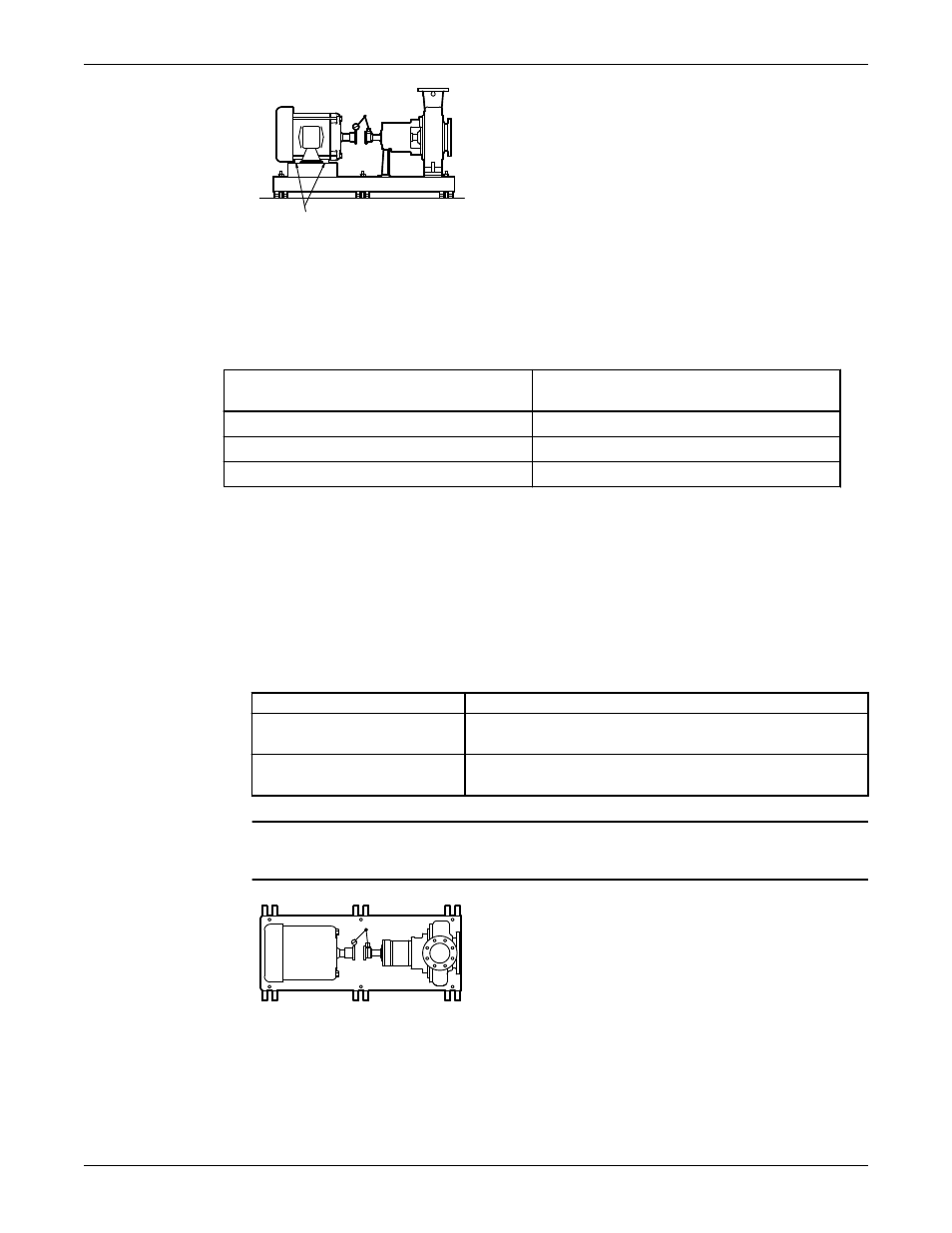

Рис. 10: Неправильная вертикальная соосность (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Параллельное вертикальное выравнивание холодного насоса необходимо выполнять с учетом
теплового расширения после достижении насосом и приводом рабочей температуры:
Табл. 6: Параллельное вертикальное выравнивание в холодном состоянии
Если температура рабочей жидкости
составляет...
То параллельное вертикальное выравнивание
вала привода составляет...
50°F (10°C) 0,002 дюйма (0,05 мм), ниже
150°F (65°C) 0,001 дюйма (0,03 мм), выше
250°F (120°C) 0,005 дюйма (0,12 мм), выше
Регулировка параллельной соосности для горизонтальной коррекции
Агрегат имеет хорошую параллельную соосность, если индикатор параллельности (Р) не
изменяется более чем на 0,002 дюйма (0,05 мм) при измерении в четырех точках, находящихся под
углом 90° при рабочей температуре.
1. Обнулите индикатор соосности в точке (Y), отстоящей на 90° от верхнего центрального
положения («на 9 часов») с левой стороны полумуфты привода.
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показание индикатора.
Если показания индикатора... То...
Отрицательный
То полумуфта привода отклонена влево от полумуфты
насоса.
Положительный То полумуфта привода отклонена вправо от полумуфты
насоса.
4. Осторожно сдвиньте привод в нужном направлении.
ПРИМЕЧАНИЕ: Привод должен перемещаться плавно. Несоблюдение данных требований
может отрицательно повлиять на коррекцию горизонтального угла.
Y X
Рис. 11: Неправильная горизонтальная соосность (вид сверху)
5. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Максимально допустимые значения при регулировке соосности:
• 0,002 дюйма (0,05 мм) общего индикаторного отклонения при рабочей температуре
Установка
