Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнении
Во всасывающем трубопроводе не должно
быть воздушных пробок.
Это позволяет предотвратить
образование воздушных пробок и
кавитации на всасывающей линии
насоса.
Трубопровод должен быть проложен
параллельно полу или плавно спускаться
вниз от источника подачи жидкости.
—
Всасывающий трубопровод не должен
выдаваться ниже приемного фланца
насоса.
—
Отверстие, через которое засасывается
жидкость из источника, должно быть на
один или два типоразмера больше, чем
всасывающий трубопровод.
—
Всасывающий трубопровод должен быть
погружен в источник подачи жидкости на
нужную глубину.
Это позволяет предотвратить
попадание воздуха в трубопровод при
всасывающем завихрении.

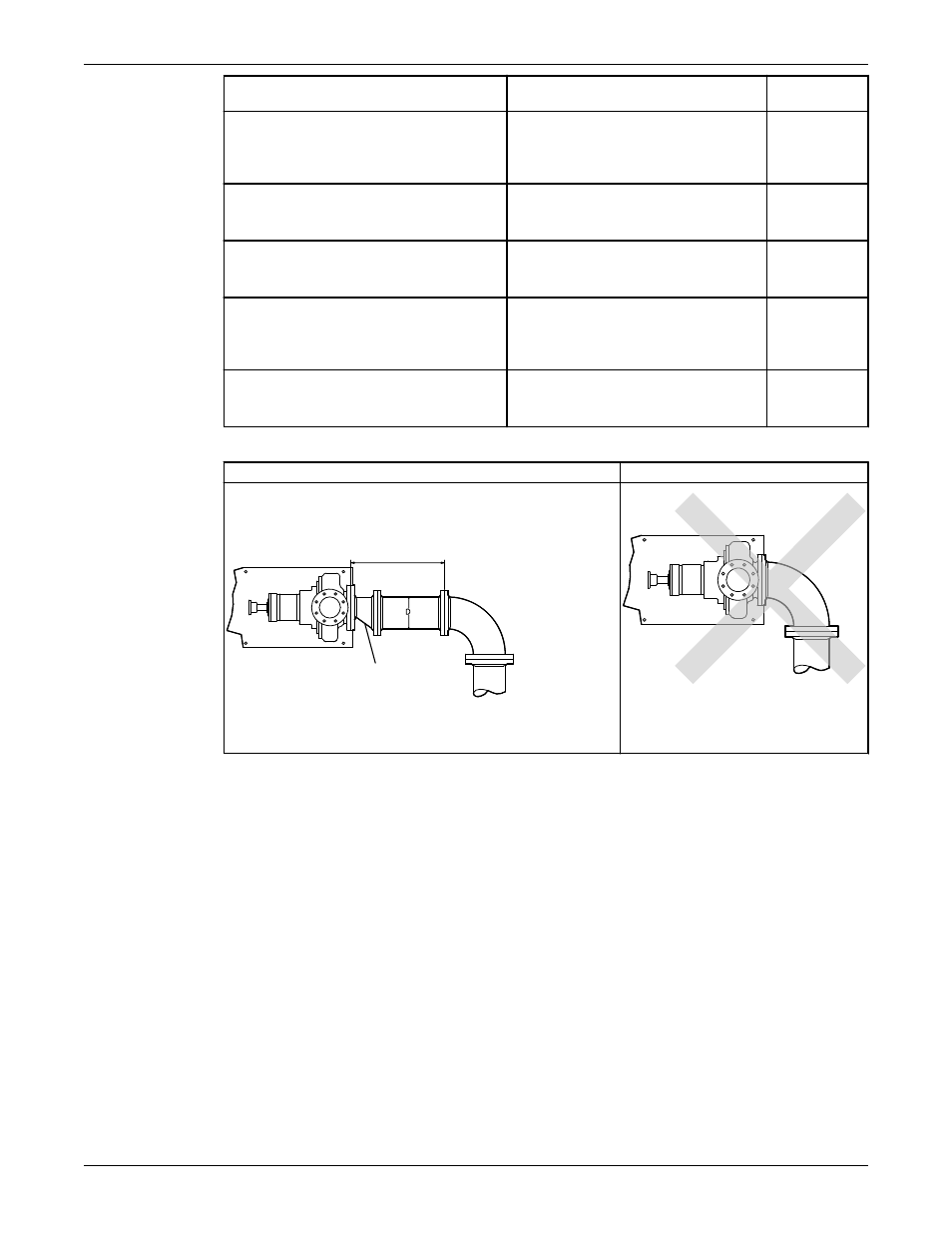

Пример: колено расположено близко к отверстию всасывания насоса
Правильно
Неправильно
Минимальное расстояние между приемным фланцем насоса
и ближайшим коленом должно равняться двухкратному
диаметру трубы.
1
2
1.
Достаточное расстояние для предотвращения кавитации
2.
Эксцентрическая переходная муфта с плоской верхней
частью
