Насосы на опорном основании SP3298 группы S размеров 1 x
1-1/2-6 и 2 x 3-6

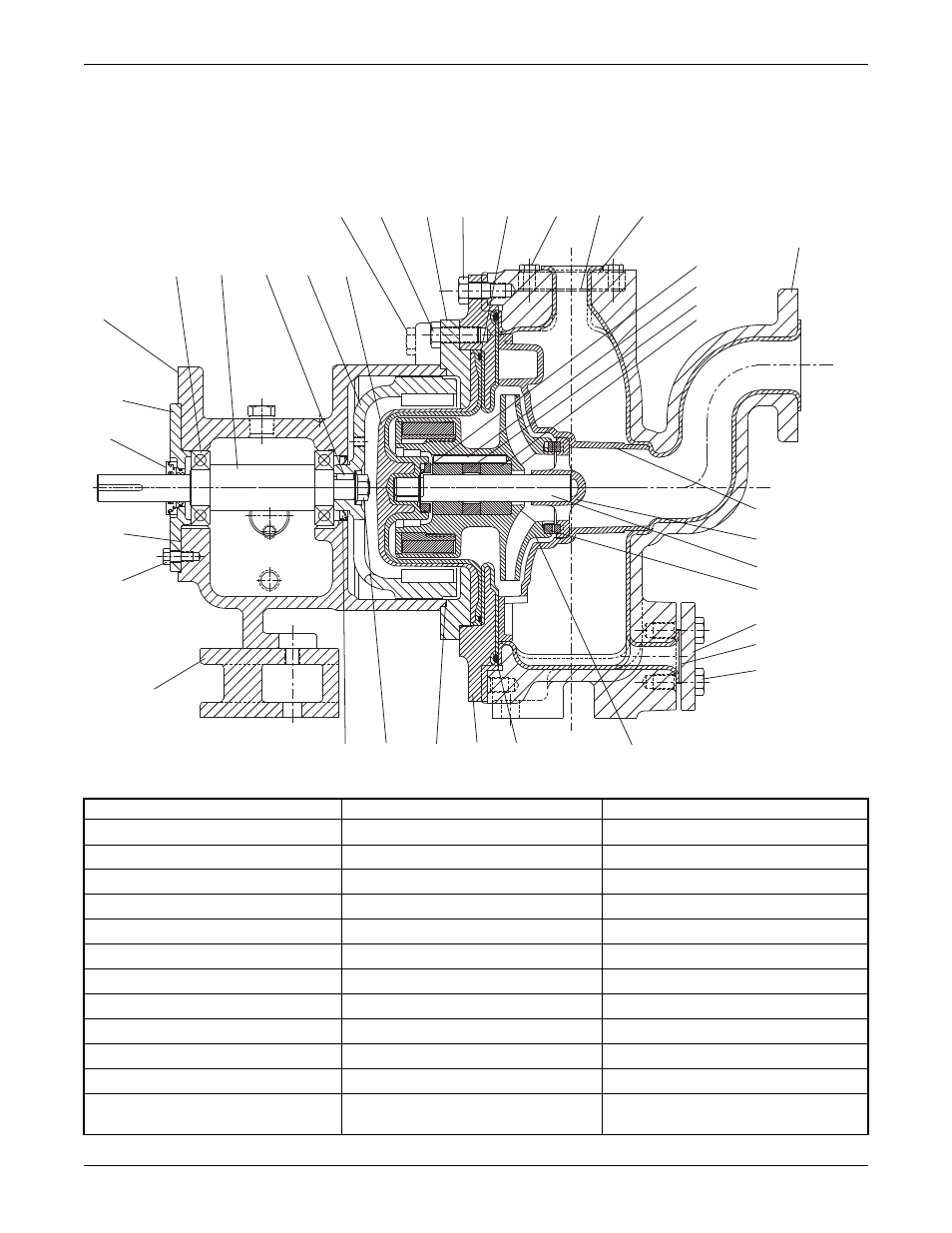

Чертёж насоса на опорном основании SP3298 группы S
100
197C
178S
157A
197B
100U
101A
122A
197D
811
811B
811D
101
412V
333D 355A 360W 444
244
370C
360A
332A
109A
228
112 122B 178Y 740B 750
370B 356A 141C 372V 412M 811D 811C 811A
Перечень деталей насоса на опорном основании SP3298 группы S
№ п/п
Название детали
Материал
100
Кожух
Ковкое железо/тефзел
100U
Улитка насоса
Тефзел с углеродным наполнителем
101
Узел крыльчатки
Тефзел
101A
1
Кронштейн подшипника
Тефзел/карбид кремния
109A
Торцевая крышка
Эластичная сталь
112
1
Шариковые подшипники
Сталь
113A
Заглушка – маслозаливная горловина
Сталь
122A
Неподвижный вал
Карбид кремния
122B
Вал привода
Сталь
141C
Зажимное кольцо
Эластичная сталь
157A
Прокладка подшипника – радиальная
Тефлон
178S
1
Ключ – крыльчатка к радиальным
подшипникам
Тефзел
Перечень деталей и чертежи поперечного сечения
112
