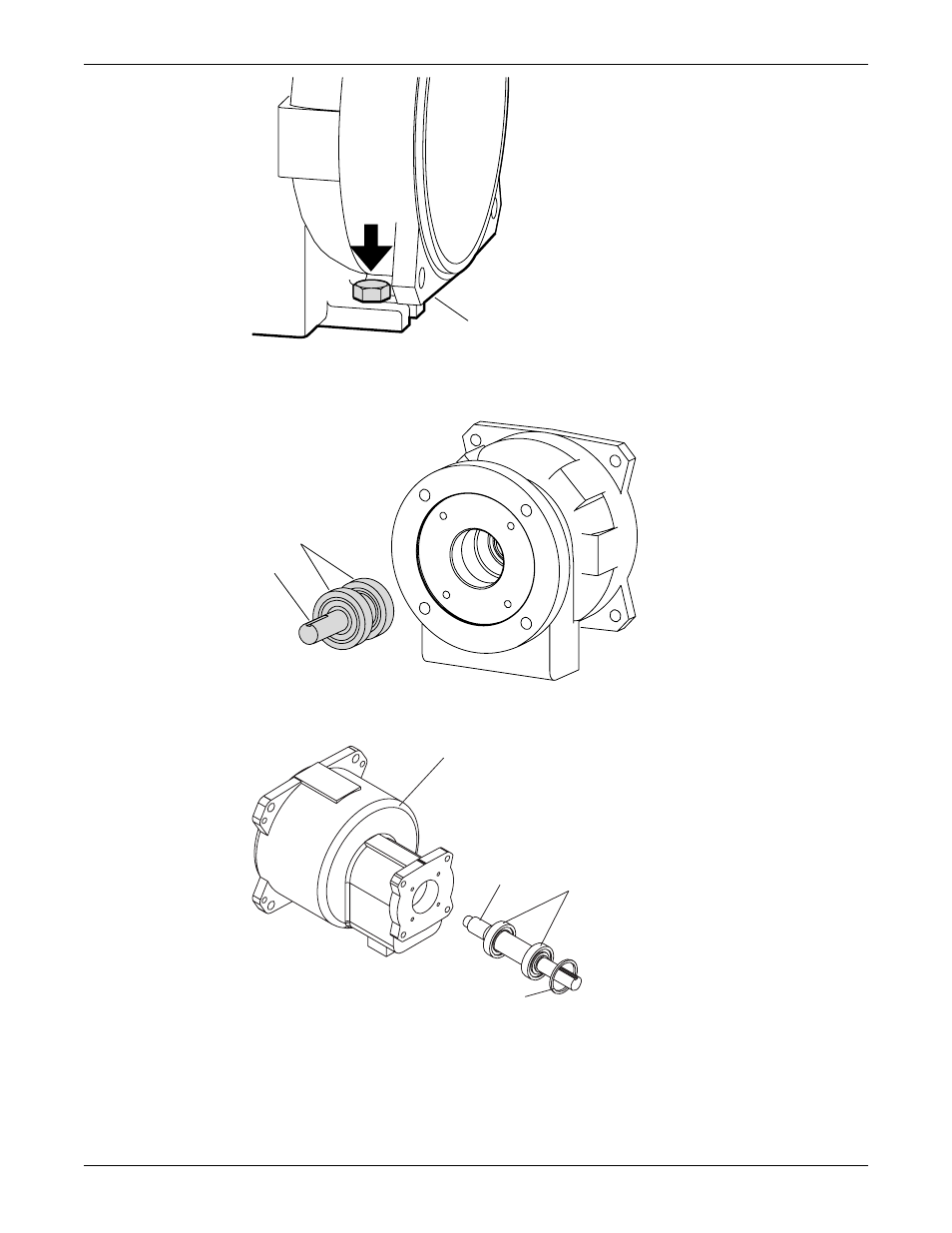

Рис. 65: Рама подшипника закреплена на рабочей поверхности
4. Установите вал (122B) с шариковыми подшипниками (112) на раму подшипника (228).
Поверните вал резьбовым концом к магнитам.
122B
112
Рис. 66: Установка подшипников для группы S
5. Для групп M и L, установите волнистую шайбу.
228
122B
112
529
Рис. 67: Установка подшипников для групп M и L
6. Закрепите прокладку торцевой крышки подшипника (360A) и саму крышку (109A), используя
винты с шестигранной головкой (370C).
