360W
1
2
1.
Узел кожуха
2.
Ведущие штанги

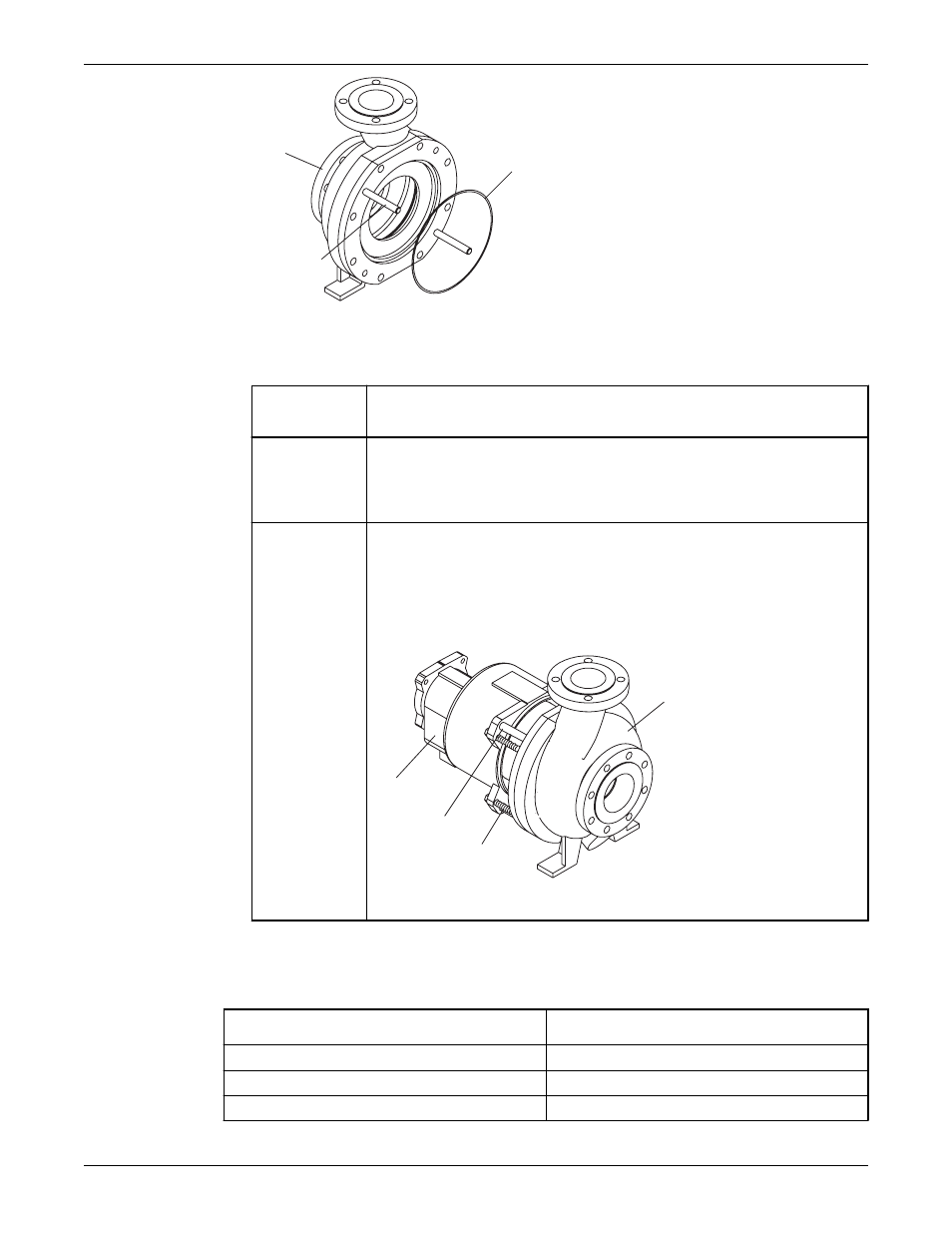

Рис. 72: Узел кожуха с ведущими штангами
4. Переместите узел кожуха к С-образной опоре и раме подшипника:
Если насос
принадлежит к
группе...
то...
XS или S
1. Крепко удерживайте кожух за всасывающий фланец и всасывающую
сторону нагнетательного фланца.
Не прикасайтесь к зажимному кольцу, чтобы не прищемить пальцы.
2. Вставляйте кожух медленно, чтобы не повредить его.
M или L
1. Разместите узел кожуха так, чтобы две ведущие штанги попали в
отверстия под винты на С-образной опоре и раме, а нажимные винты
(418) коснулись зажимного кольца кожуха (141C).
2. Ослабьте нажимные винты (418) и медленно установите узел кожуха на
С-образной опоре и раме подшипника.
Не прикасайтесь к зажимному кольцу, чтобы не прищемить пальцы.
228
418
1
2
1.
Узел кожуха
2.
Ведущие штанги
5. Закрепите конструкцию с помощью четырех шестигранных винтов (370В) и затяните их.
Указания по сборке
Величины крутящих моментов затяжки болтов
Расположение
Крутящий момент для сухой резьбы в
футофунтах (Нм)
Шестигранная гайка – 355A
30 (40)
Винты зажимного кольца – 356A
30 (40)
Винты опоры/рамы – 370B
30 (40)
Техническое обслуживание
3298 Family Руководство по установке, эксплуатации и техобслуживанию
83
