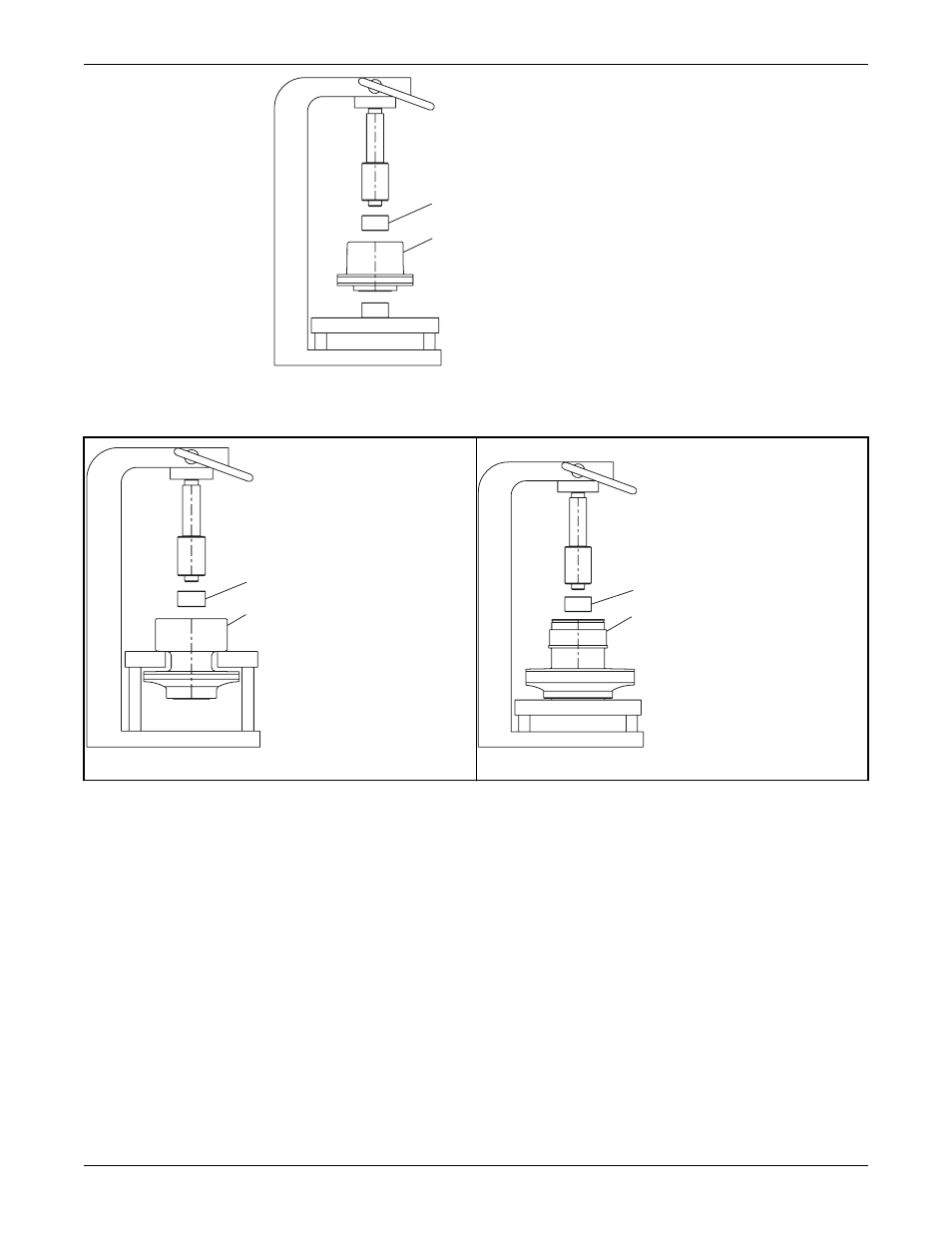

Рис. 39: Группа XS
4. Для насосов всех групп, кроме XS, вставьте прокладку подшипника (157A) в крыльчатку и
прижмите к крыльчатке второй радиальный подшипник (197B).
197B
101
Рис. 40: 3298 групп S и M, SP3298 и V3298
197B
101
Рис. 41: Группа L
5. Для группы L прижмите компенсационное кольцо крыльчатки (203) к узлу крыльчатки.
6. Переверните крыльчатку и установите подшипник тяги крыльчатки (197D).
Тщательно выровняйте две прорези подшипника тяги крыльчатки с двумя засечками на
крыльчатке.
