Инструкция по эксплуатации Goulds Pumps 3298 - IOM
Страница 117

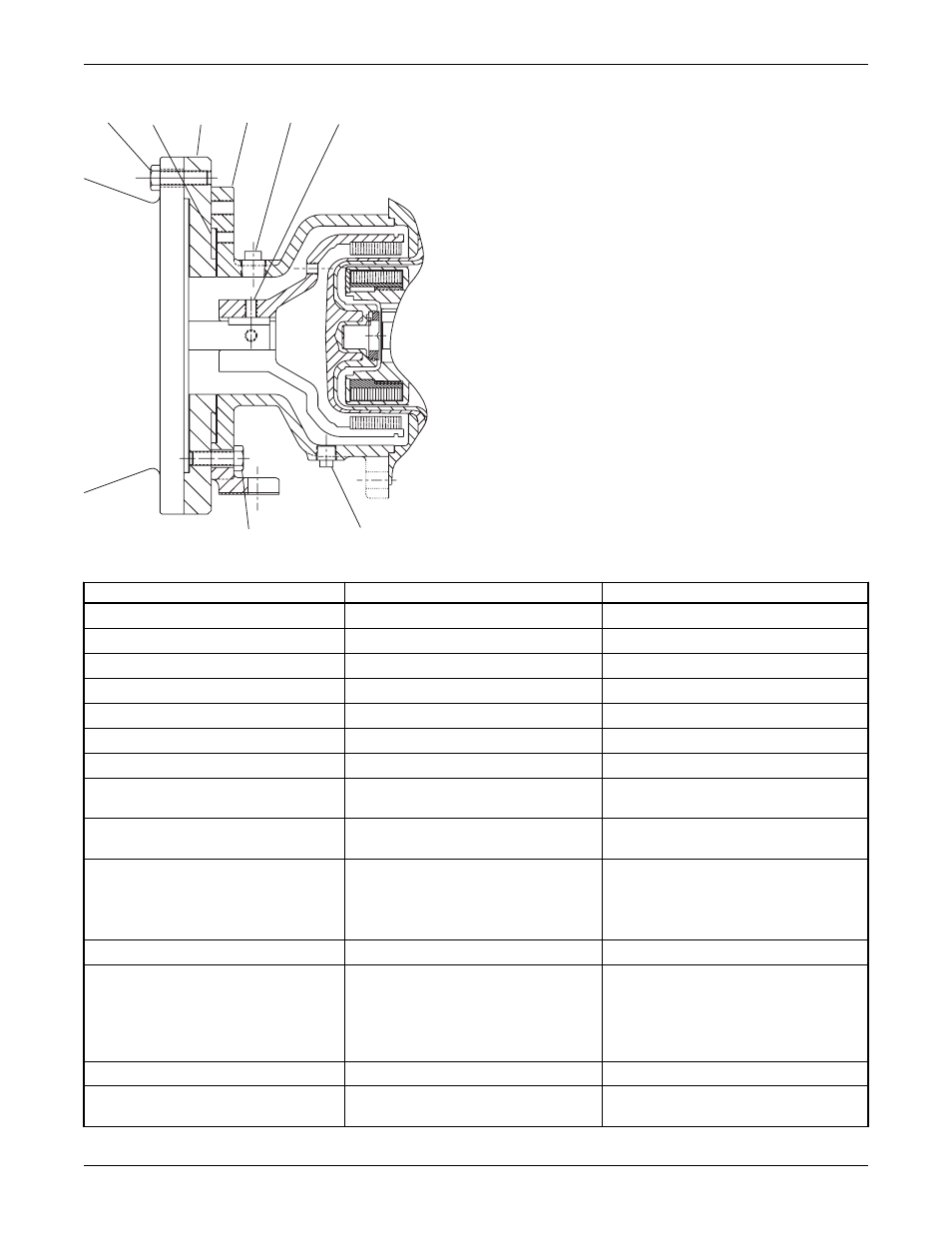

Чертёж насоса цельноузловой компоновки SP3298 группы S, двигатель МЭК
742B
371
503
228 492A 222L
388T
408A
Чертёж насоса цельноузловой компоновки SP3298 группы S
№ п/п
Название детали
Материал
100
Кожух
Ковкое железо/тефзел
100U
Улитка насоса
Тефзел с углеродным наполнителем
101
Узел крыльчатки
Тефзел
101A
1
Кронштейн подшипника
Тефзел/карбид кремния
122A
Неподвижный вал
Карбид кремния
141C
Зажимное кольцо
Эластичная сталь
157A
Прокладка подшипника – радиальная Тефлон
178S
1
Ключ – крыльчатка к радиальным
подшипникам
Тефзел
178Y
Ключ – двигатель к кронштейну
привода
Сталь
197B
1
Подшипник – радиальный
Стандартно: углерод
Дополнительно: карбид кремния
Дополнительно: карбид кремния Dry-
guard
197C
1
Подшипник – реверсивная тяга
Тефлон с углеродным наполнителем
197D
1
Подшипник – тяга крыльчатки
Стандартно: тефлон с углеродным
наполнителем
Дополнительно: карбид кремния
Дополнительно: карбид кремния Dry-
guard
222L
Регулировочный винт
303SS
228
Рама – цельноузловой компоновки
(NEMA)
Литейный чугун
Перечень деталей и чертежи поперечного сечения
3298 Family Руководство по установке, эксплуатации и техобслуживанию
115
