Рекомендация
Пояснение/комментарий
Если система не оснащена указанными
устройствами, запуск насоса необходимо
согласовать с главным инженером или
архитектором предприятия.
Следует учитывать возникновение
нежелательных шумов и вибраций.
Шумы и вибрации наилучшим образом гасятся при
установке насоса на бетонном основании с
подстилающим слоем грунта.
При верхнем расположении насоса
необходимо принять отдельные меры по
снижению возможной передачи шума.
Рекомендуется получить консультацию
специалиста по защите от шума.
Требования к фундаменту
Меры предосторожности
ОСТОРОЖНО:
При работе с насосами моделей NM3171, NM3196, 3198, 3298, V3298, SP3298, 4150, 4550, 3107
может возникнуть риск статического электрического разряда от пластиковых элементов, не
снабженных надлежащим заземлением. При работе с непроводящей жидкостью слив и промывка
насоса с помощью проводящей жидкости допускаются при отсутствии условий для образования
искры.
Требования
• Фундамент должен обеспечивать гашение вибрации всех типов и представлять собой
постоянное жесткое основание для насосного блока.
• Расположение и размер отверстий для болтов фундамента должно соответствовать монтажной
схеме, входящей в комплект документации насоса.
• Вес фундамента должен в два–три раза превышать вес насоса.
• Во избежание напряжений и перекосов при затягивании фундаментальных болтов фундамент
должен представлять собой плоское и прочное бетонное основание.
• Наиболее часто используются фундаментные болты втулочного типа и J-образные болты. Оба
указанных типа позволяют перемещение для окончательного регулирования болта.

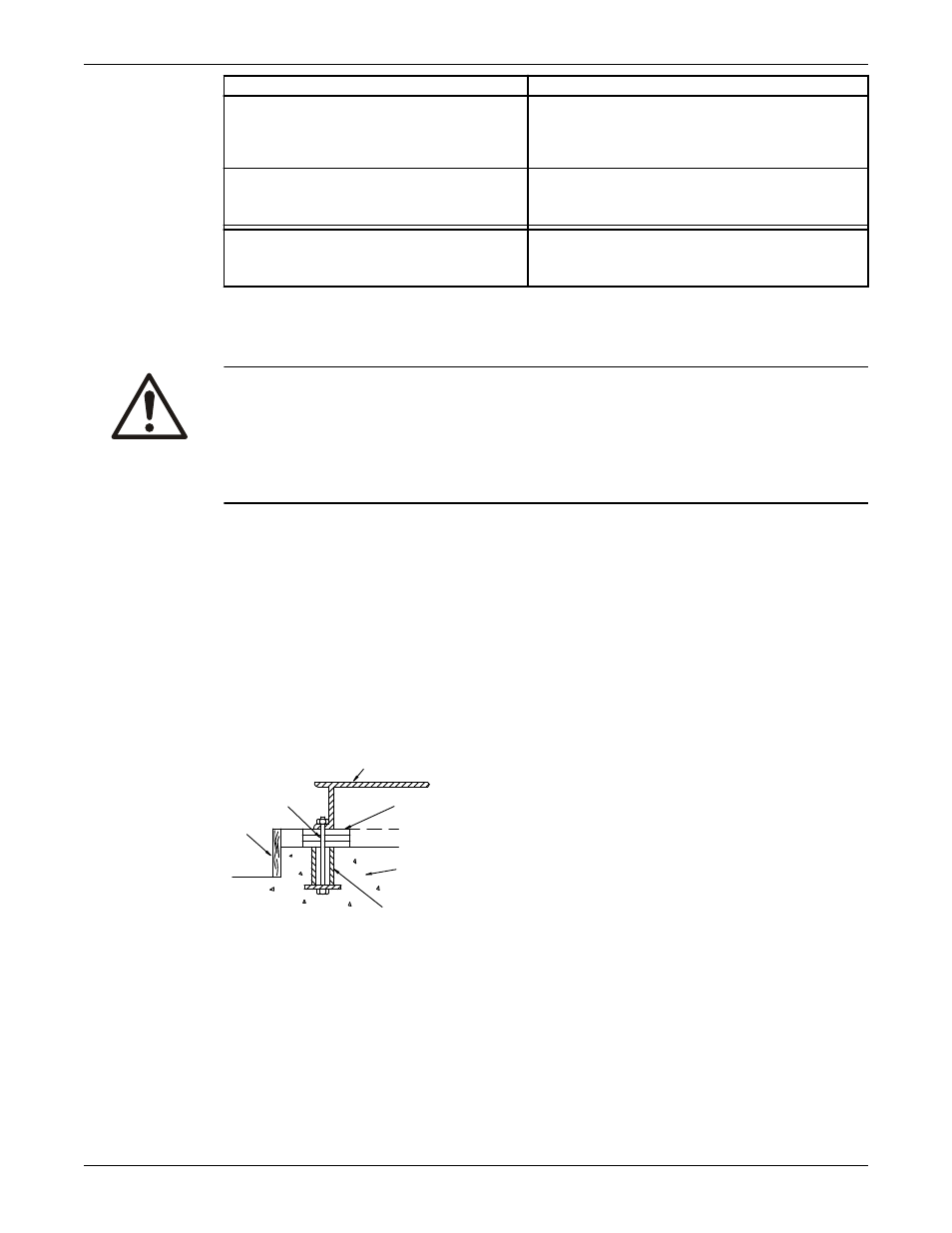

Болты втулочного типа
1
2
3
4
5
6
1.
Опорная плита
2.
Прокладки или клинья
3.
Фундамент
4.
Втулка
5.
Порог
6.
Болт
Установка
